Profesionálny výrobca zariadení na spracovanie cievok KINGREAL so sídlom v Číne je schopný ponúknuť celý rad riešení narezaných na dĺžku. Medzi nimi spoločnosť KINGREAL vytvorila aj Precision Leveler For Stainless Steel CTL Line najmä na zvýšenie kvality výroby zariadení.
Linka rezu na dĺžku z nehrdzavejúcej ocele sa špecializuje na spracovanie materiálov z nehrdzavejúcej ocele. Nerezová oceľ sa vyznačuje odolnosťou proti korózii, vysokou teplotnou odolnosťou a odolnosťou proti oderu, preto je široko používaná v mnohých oblastiach. Materiál z nehrdzavejúcej ocele je zároveň hrubší v porovnaní s inými kovovými materiálmi, čo si vyžaduje vyššie vybavenie na spracovanie. Linka CTL z nehrdzavejúcej ocele KINGREAL využíva pokročilé technológie a zariadenia, ktoré dokážu efektívne a presne strihať a spracovávať materiály z nehrdzavejúcej ocele. Stroj na rezanie nehrdzavejúcej cievky KINGREAL zvyčajne pozostáva z odvíjača, podávača, vysoko presného vyrovnávacieho stroja, strihacieho stroja a orezávacieho stroja atď.
Tieto časti navzájom spolupracujú pri realizácii nepretržitého strihania materiálov z nehrdzavejúcej ocele. Zariadenie strižnej linky z nehrdzavejúcej ocele má vysoký stupeň automatizácie a presný riadiaci systém. Prostredníctvom pokročilých senzorov a ovládačov môže zariadenie monitorovať a upravovať parametre strihania v reálnom čase, aby sa zabezpečila presnosť a účinnosť strihania. Okrem toho má zariadenie strihacej linky z nehrdzavejúcej ocele aj špeciálne nože a čepele. Vďaka vysokej tvrdosti nerezového materiálu je pre bežné nože náročné rezať a spracovávať. Preto rad CTL z nehrdzavejúcej ocele využíva špeciálne nože a čepele, ktoré sa dokážu lepšie vyrovnať so špeciálnymi vlastnosťami materiálu z nehrdzavejúcej ocele.
|
Nie |
názov |
Zoznam |
Iné |
|
1 |
Hydraulický odvíjač |
1 |
So zberačom papiera |
|
2 |
Presný vyrovnávač |
1 |
6 valčekov |
|
3 |
Slučkový most |
2 |
/ |
|
4 |
Bočný vodiaci prvok a prítlačný valec |
2 |
|
|
5 |
Stroj na orezávanie hrán |
1 |
Voliteľná výbava |
|
6 |
Vysokorýchlostný strihací stroj |
1 |
Iný typ strihania |
|
7 |
Automatický zakladač |
1 |
Servo systém |
Hydraulický odvíjač (so zberačom papiera) -- Vozík na nakladanie cievok -- Presný 6-vrstvový vyrovnávač -- Slučkový mostík -- Bočné vedenie a prítlačný valec -- Stroj na orezávanie hrán -- Zberač odpadových pásov -- Mostík na slučku -- Vysoko kvalitný strihací stroj - - Automatický stohovač
|
Vysoko presný vyrovnávač je dôležitou súčasťou nerezovej ocele CTL linky, ktorá sa používa hlavne na výrobu cievky z nehrdzavejúcej ocele pre presný proces vyrovnávania.
Nasleduje podrobný popis vysoko presného jemného nivelačného zariadenia: |
 |
|
Štruktúra: |
Vysoko presné jemné vyrovnávacie zariadenie sa zvyčajne skladá z rámu, valcového systému, prevodového systému a riadiaceho systému. Rám má zvyčajne oceľovú konštrukciu s dostatočnou tuhosťou a stabilitou. Valcový systém pozostáva z horných a spodných valcov a medzera medzi hornými a spodnými valcami sa nastavuje pomocou nastavovacieho zariadenia. Prevodový systém realizuje prenos sily cez motor, reduktor a prevodový hriadeľ. Riadiaci systém slúži na riadenie prevádzky a nastavovanie parametrov zariadenia.
|
|
Pracovný princíp: |
Cievka z nehrdzavejúcej ocele vstupuje do vysoko presného vyrovnávacieho zariadenia cez zariadenie na nakladanie valcov a cievka sa prenáša medzi horný valec a spodný valec pôsobením valcového systému. Horný a dolný valec nastavujú medzeru cez nastavovacie zariadenie tak, aby bola cievka vystavená príslušnému tlaku a súčasne otáčaním valcov, aby bola cievka plochá. Prevodový systém poskytuje energiu na otáčanie valcov na dokončenie jemného vyrovnania cievky. |
| Šírka cievky |
500-1300 mm |
| Hrúbka cievky |
0,4-3,0 mm |
| Maximálna hmotnosť |
10 ton |
| Vnútorný priemer cievky |
450-650 mm |
| Vonkajší priemer |
1800 mm |
| Rýchlosť linky |
15M/min |
| Rozsah dĺžky |
400-3000 mm |
| Tolerancia dĺžky |
±0,5/min |
| Celkový výkon |
20 kW |
Skutočné údaje musia byť profesionálne navrhnuté inžiniermi KINGREAL podľa rôznych výrobných požiadaviek.
Aby sa zabezpečilo, že všetky výrobné kroky budú spĺňať potrebné normy a kritériá, spoločnosť KINGREAL zaviedla prísny postup kontroly kvality. To zahŕňa nákup surovín, výrobný proces, montáž, testovanie atď. zaručiť, že každý komponent stroja spĺňa požiadavky na kvalitu.
Získala tiež certifikáciu ako medzinárodný certifikát CE.
KINGREAL je jedným z najprofesionálnejších výrobcov zariadení na spracovanie cievok v Číne. Jeho hlavné zariadenie na spracovanie cievok zahŕňa rezacie stroje a linky na rezanie na dĺžku a tiež poskytuje prispôsobené riešenia cievok pre iné priemyselné odvetvia. KINGREAL má inžinierov a technikov s rozsiahlymi odbornými znalosťami na splnenie rôznych potrieb zákazníkov, ako aj vlastný spracovateľský závod na výrobu vysoko kvalitných strojov.

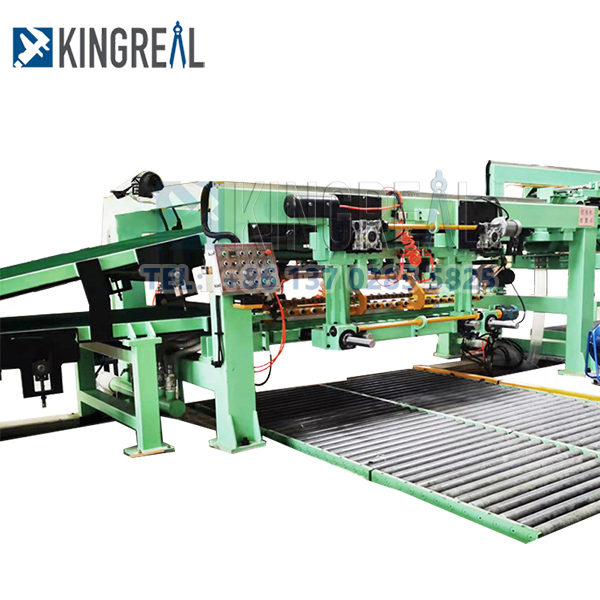

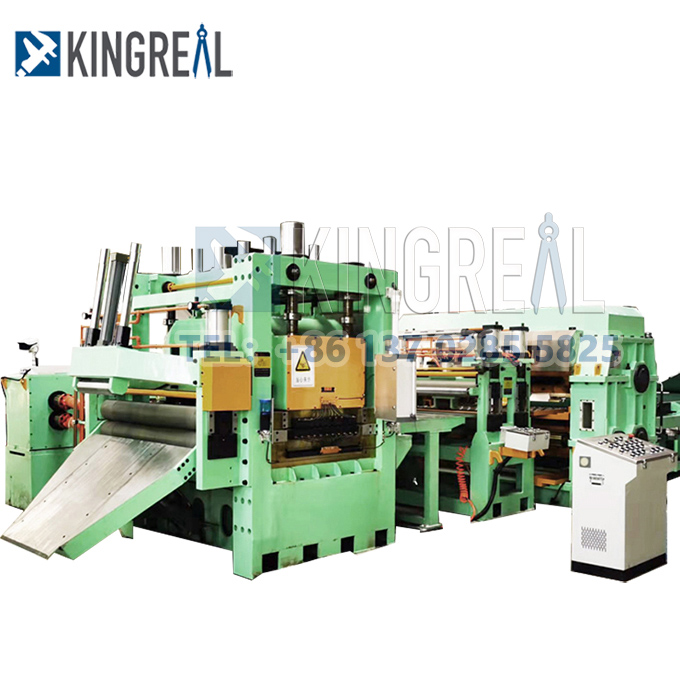

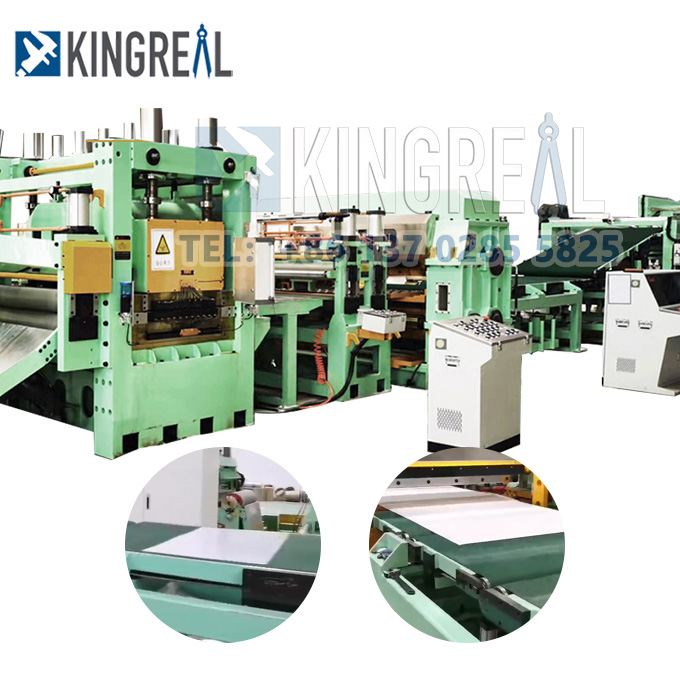

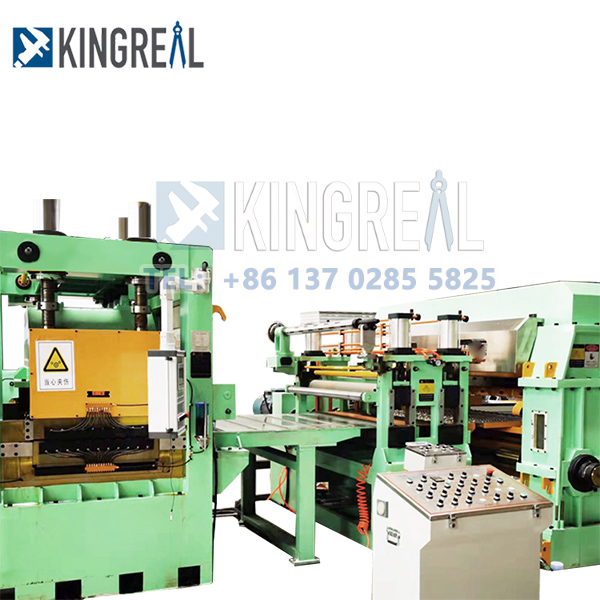

(Referenčný stroj)
