0,3-2 1600MM Steel Cut To Length Line môže dodať KINGREAL MACHINERY, ktorá sa používa na rezanie rôznych materiálových zvitkov na plech so špecifickou šírkou. KINGREAL môže poskytnúť profesionálny dizajn programu, najnovšiu cenovú ponuku a profesionálny popredajný tímový servis. Vitajte a kontaktujte nás!
KINGREAL Steel CutK LdĺžkaLine vhodné pre rôzne materiály (ako je oceľ, kov, nehrdzavejúca oceľ a hliník).hrúbka 0,3-2mm, ašírka môže dosiahnuť 1600 mmplech na spracovanie reznej časti pre zákazníka’s špecifickou potrebou.
Konfigurácia zariadenia narezaného na dĺžku je flexibilná; KINGREAL môže vyrobiť výrobné stroje, ktoré sú špeciálne prispôsobené vašim požiadavkám. Na splnenie špecifických potrieb spoločnosť KINGREAL vytvorila dotykovú obrazovku, ktorá umožňuje používateľom nastaviť dĺžku a počet zvitkov, ktoré sa majú odrezať. Automatická linka pevnej dĺžky využíva na meranie dĺžky servomotor, ktorý zabezpečuje správnosť vyrobeného tovaru.
|
Nie |
Názov komponentu |
číslo |
|
1 |
Auto na nakladanie cievok |
1 jednotka |
|
2 |
Hydraulický odvíjač |
1 jednotka |
|
3 |
Slučka |
2 jednotky |
|
4 |
Bočné vodiace zariadenie |
1 jednotka |
|
5 |
Žehlička na vlasy |
2 Jednotka |
|
6 |
Vysoko presný strihací stroj |
1 jednotka |
|
7 |
DopravaTschopný |
1 jednotka |
|
8 |
PneumatickéSpripináčika |
1 jednotka |
|
9 |
Hydraulický riadiaci systém |
1 sada |
(Zoznam dielov je len orientačný a je potrebné ho prispôsobiť podľa potrieb zákazníka.)
|
Názov stroja |
Soceľcutdo ldĺžkaline |
|
Materiál cievky |
Oceľový plech（iné môžu byť dodané |
|
Maximálna hrúbka cievky |
3mm |
|
Maximálna hmotnosť cievky |
1600 mm |
|
Maximálna výška cievky |
20 ton |
|
I.D. cievky |
508 mm, 610 mm, 760 mm |
|
Cievka O.D |
≤2000 mm |
|
Maximálna dĺžka rezu |
24 m |
|
Rýchlosť rezania |
60 m/min |
|
Tolerancia rezu |
±0,01 mm |
|
Elektrický riadiaci systém |
Automatické riadenie PLC |

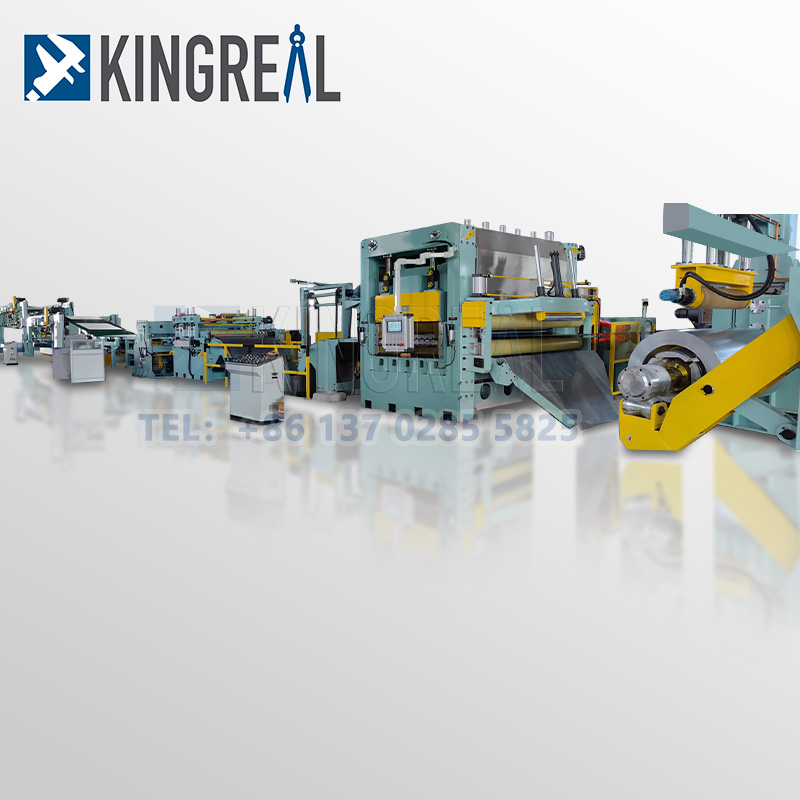

Auto na nakladanie cievok -- Hydraulický odvíjač -- Osadenie vodiacej dosky -- Zvierací stroj -- Slučka -- Vysokorýchlostné strihanie -- Stoh
|
Názov komponentu |
Popis |
Špecifikácia |
|

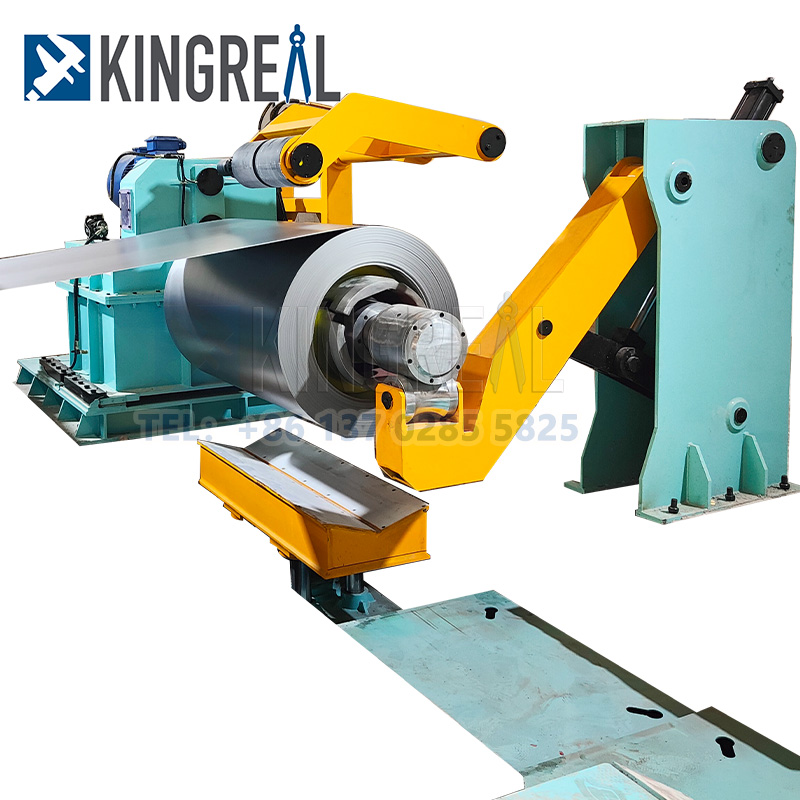

Hydraulický odvíjač |
Nakladacia časť slúži na podávanie plechu do strihacieho stroja na strihanie. Zvyčajne využíva hydraulický nakladací mechanizmus, ktorý dokáže realizovať automatické nakladanie a ovládať rýchlosť a polohu nakladania pomocou snímačov, aby sa zabezpečilo, že plechy presne vstúpia do oblasti strihu. |
1. výkon: 7,5KW
2. Reduktor rýchlosti: X95 dvojstupňový cykloidný reduktor s čapom |
|
Stroj na strihanie mušiek |
Rezný nástroj je kľúčovou súčasťou stroja na strihanie ťažkých kovov, zvyčajne pozostáva z horného noža a spodného noža. Nože sú vyrobené z vysoko kvalitnej legovanej ocele s vysokou tvrdosťou a odolnosťou proti opotrebovaniu.
Medzeru medzi horným nožom a spodným nožom je možné nastaviť podľa hrúbky plechu, aby sa zabezpečil strihový efekt a kvalita rezu. |
Môže sa odvolávať na tabuľku vyššie
12x2500 hydraulické strihanie 22KW |
|
Hydraulický systém |
Stroj na strihanie ťažkých kovov je vybavený pokročilým elektrickým riadiacim systémom vrátane PLC ovládača, dotykového rozhrania operátora a senzorov.
Prostredníctvom riadiaceho systému je možné realizovať automatickú prevádzku a monitorovanie stroja a nastavovať parametre strihania tak, aby bola zaistená stabilita a bezpečnosť procesu strihania. |
1. Prietok: L=40L/min 2. Tlak: P=12 MPa 3. Výkon: 7,5 kW
|

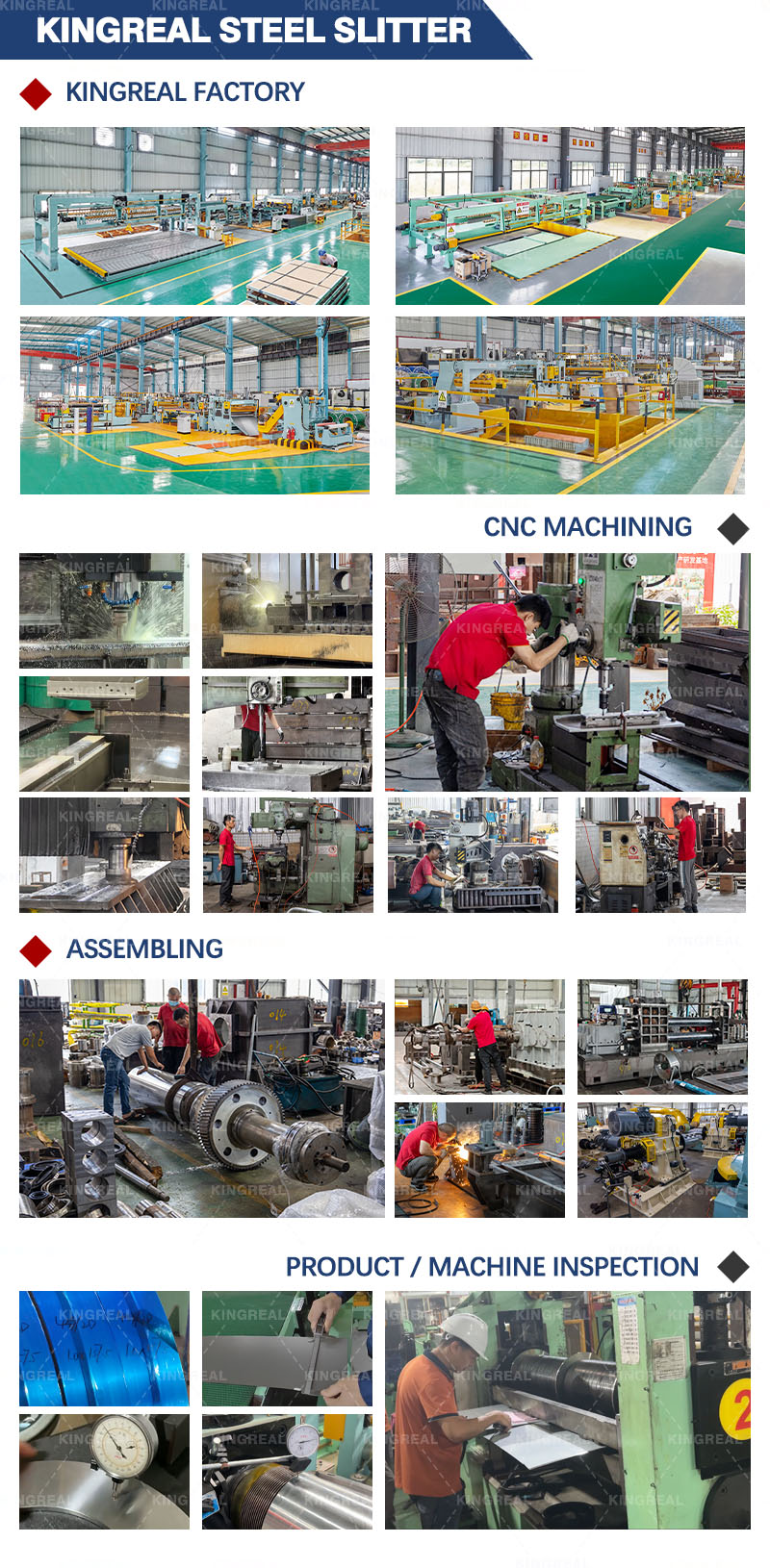

KINGREAL STEEL SLITTER má vlastný výrobný závod, ktorý zahŕňa odlievaciu dielňu rámov, CNC riadiacu dielňu, dielňu na obrábanie dielov a montážnu dielňu. Aby sa zabezpečila kvalita výroby strojov, celá linka bude testovaná a nastavená v továrni. KINGREAL víta všetkých zákazníkov, aby navštívili našu továreň.
KINGREAL Steel Slitter úspešne prepravuje rôzne typystroj na rezanie cievoka CTL linky do krajín vrátane Saudskej Arábie, Ruska, Indie a Turecka.Viac o projekte sa dozviete po kliknutí sem.
