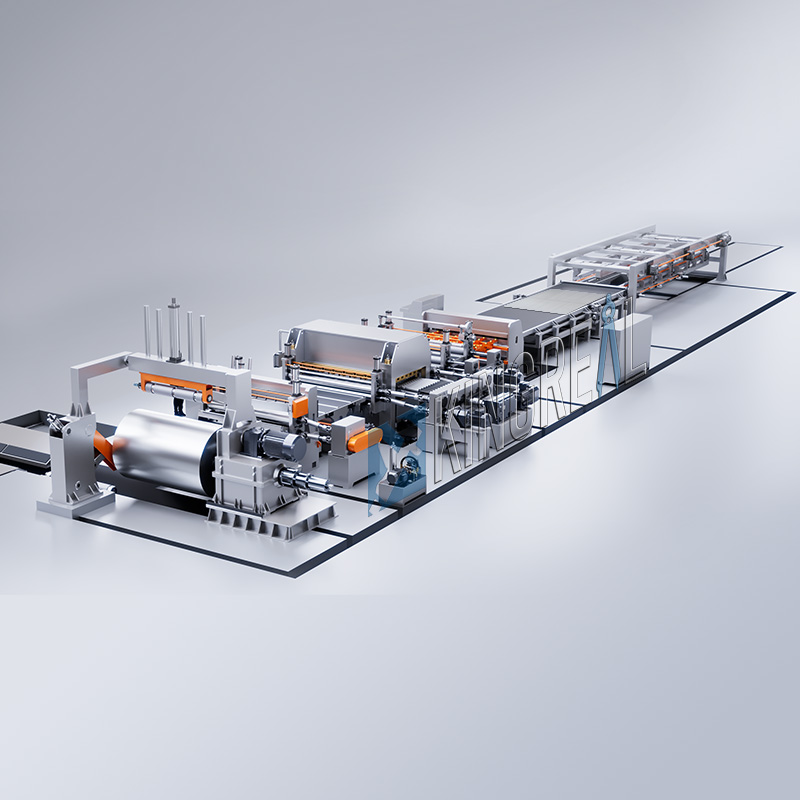

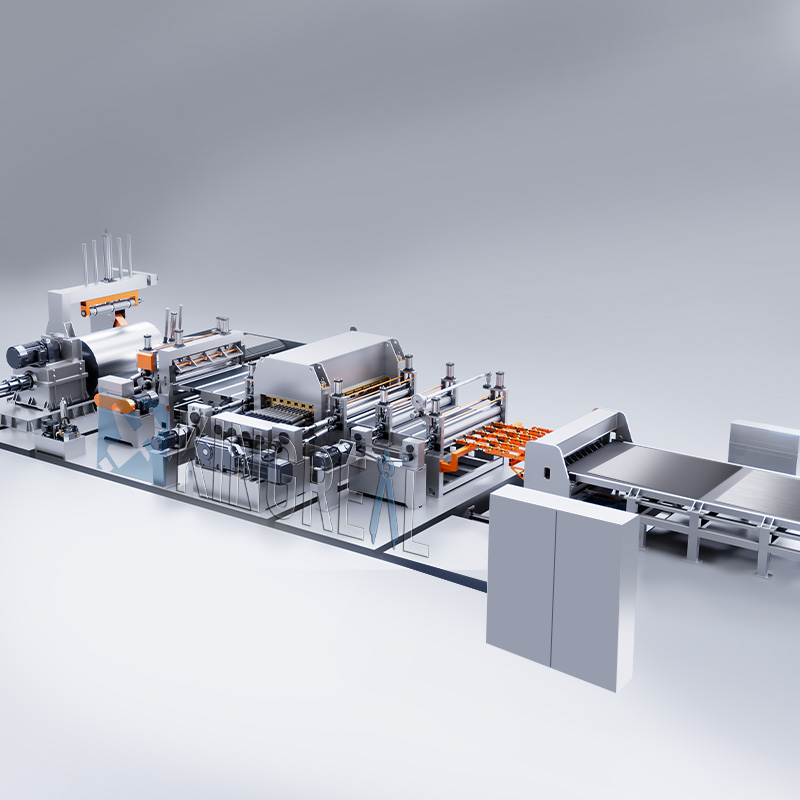

KINGREAL STEEL SLITTER sa dlhodobo špecializuje na výskum a vývoj a výrobu narezaných liniek. Využitím vyspelej technológie sme komplexne vylepšili parametre a výkon štandardných dĺžkových lán a vyvinuli špecializovanú vysokorýchlostnú dĺžkovú linku. Tento prispôsobený systém dosahuje maximálnu výrobnú rýchlosť 80 m/min, čím odstraňuje kapacitné úzke miesta spojené s tradičnými linkami.
Počas fázy výskumu, vývoja a návrhu sa optimalizácia zamerala na dva hlavné moduly: strihací systém a stohovaciu jednotku. Zdokonalenia týchto štruktúr zabezpečujú, že linka je vhodná na spracovanie plochých valcovaných kovových zvitkov. Využitím efektívnej prevádzkovej logiky systém hladko integruje odvíjanie, strihanie a stohovanie cievok. Tento prístup maximalizuje efektivitu spracovania, zaisťuje vysokú presnosť prostredníctvom sofistikovaného konštrukčného dizajnu a zvyšuje prevádzkovú bezpečnosť, čo umožňuje štandardizovanú, rozsiahlu transformáciu kovových zvitkov na vysoko presné ploché plechy.
▲ Návrhy na optimalizáciu jadra pre vysokorýchlostné rezanie na dĺžku
|

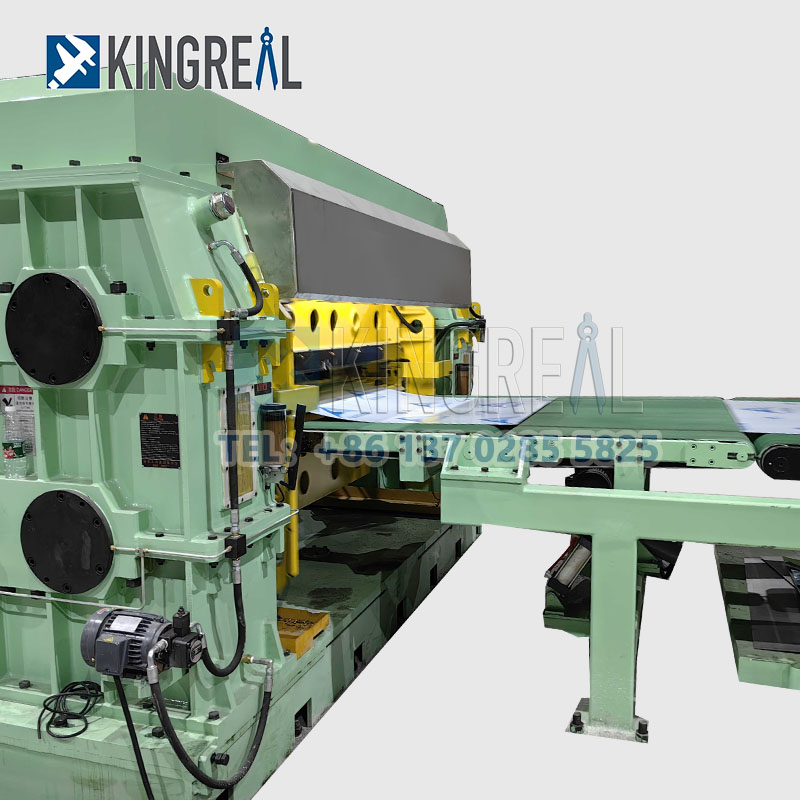

●Vysokorýchlostné rezanie Vysokorýchlostná linka KINGREAL STEEL SLITTER pri plnej prevádzkovej rýchlosti zaisťuje neprerušované podávanie kovového pásu, eliminuje straty spojené s operáciami štart-stop a spĺňa požiadavky nepretržitej výroby. Na dosiahnutie výrobného štandardu 80 m/min je zariadenie vybavené rotačnými nožnicami alebo dynamickou lietajúcou nožnicou. Optimalizované moduly pohonu nástroja a lineárne vodiace koľajnice umožňujú rezacej zostave vykonávať dynamické zrýchlenie a presné zarovnanie. Pred rezom je lineárna rýchlosť lietajúceho nožnicového noža synchronizovaná v reálnom čase s rýchlosťou posuvu kovového pásu; táto dokonalá synchronizácia eliminuje problémy, ako sú otrepy a rozmerové odchýlky spôsobené rozdielmi otáčok, čím zaručuje vysokú rýchlosť a vysokú presnosť v procese rezania. |
|
|

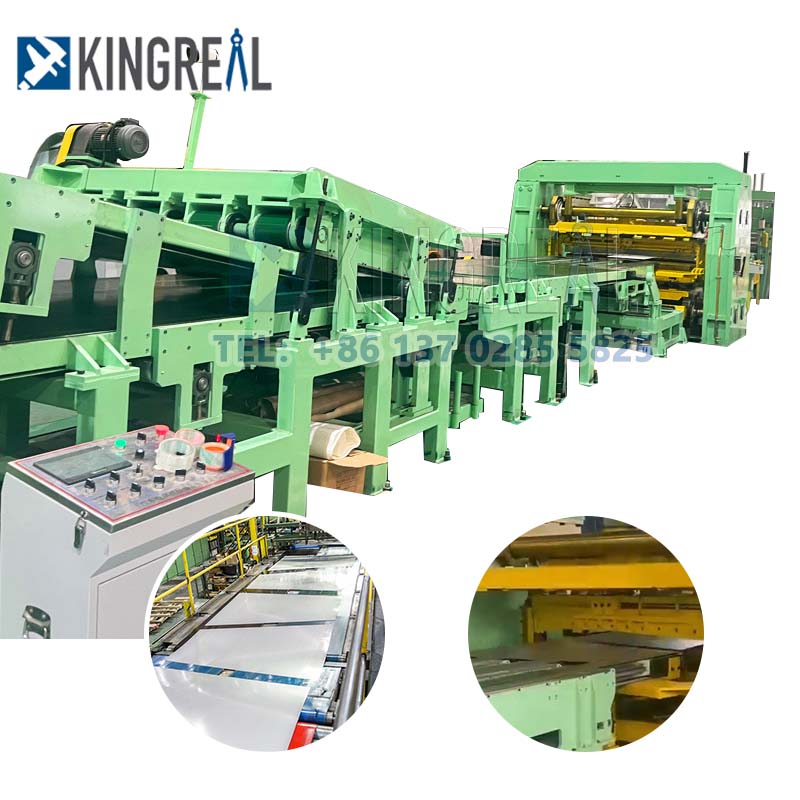

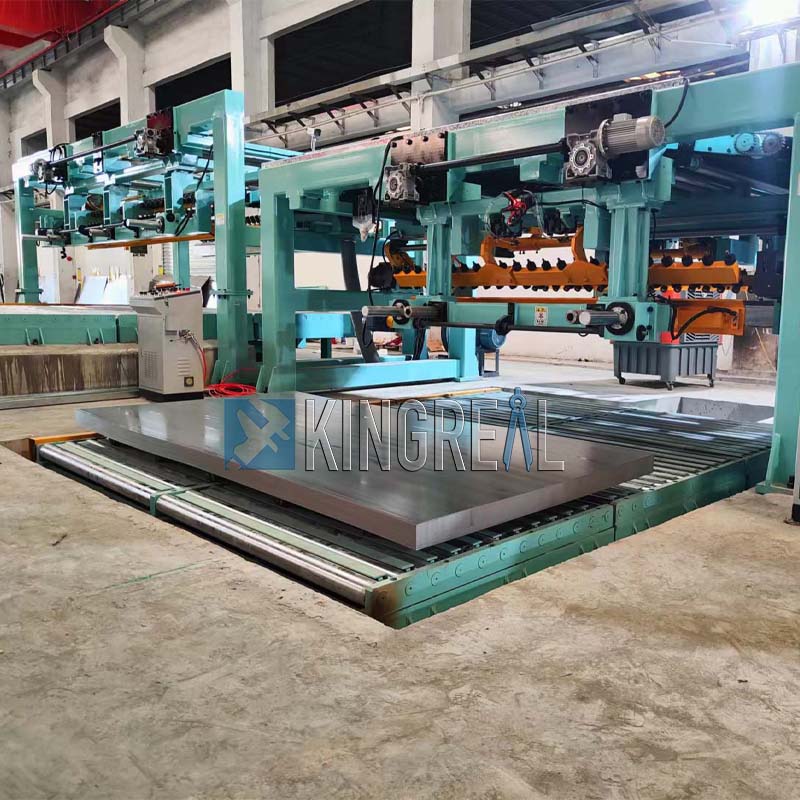

●Vysokorýchlostné stohovanie Na riešenie potenciálnych prekážok v procese zberu materiálu v smere toku a prispôsobenie sa vysokofrekvenčnému výstupu linky vybavila spoločnosť KINGREAL STEEL SLITTER systém dvojitým zakladačom ako kľúčovým komponentom v smere toku. Celá konštrukcia prijíma plech vykladaný z vysokorýchlostnej linky na rezanie na dĺžku a s využitím automatizovaného riadiaceho programu linky vykonáva plne automatické, usporiadané stohovanie. Proces stohovania využíva koordinovaný mechanizmus kombinujúci pneumatický a hydraulický pohon na zvýšenie hnacej sily a zabezpečenie rovinnosti stohu. Okrem toho je systém vybavený špeciálnou podpornou zostavou na príjem hárkov; počas zostupu prijímací manipulátor poskytuje rovnomernú, odpruženú podporu na zmiernenie nárazových síl, čím komplexne chráni kvalitu povrchu dosiek. Okrem toho vysokorýchlostná linka na rezanie na dĺžku obsahuje inteligentné fotoelektrické senzory na dynamickú reguláciu spúšťania zakladača a presné riadenie vertikálnej medzery medzi povrchom stohu a vykladacou stanicou. To zaisťuje bezproblémovú koordináciu v rámci celého pracovného postupu – od podávania a strihania až po stohovanie – čím sa zvyšuje celková automatizácia a výnosnosť hotových produktov. |
|

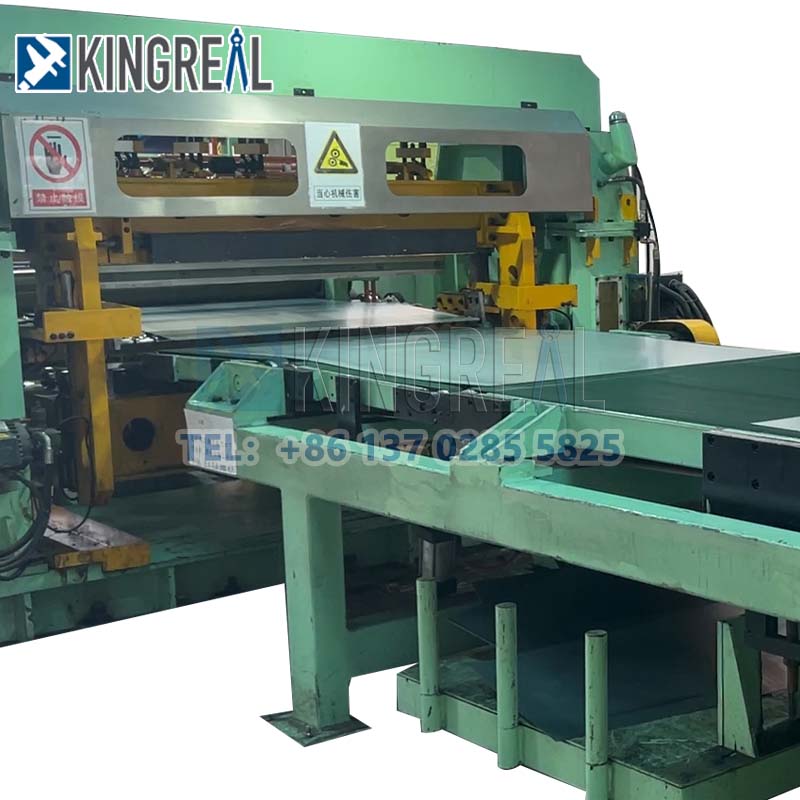

Stroj na rezanie na dĺžku s Fly Shear umožňuje stroju na rezanie na dĺžku zrýchliť a synchronizovať sa s rýchlosťou pásu, čo umožňuje rezanie bez zastavenia podávania materiálu.
KINGREAL STEEL SLITTER pôsobí v oblasti strihacích liniek na dĺžku už viac ako 20 rokov a má profesionálny technický tím na kontrolu kvality od návrhu výkresu, výroby strojných komponentov, inovácie konfigurácie, testovania a uvedenia výrobnej linky do prevádzky. Vďaka nezávislým konštrukčným schopnostiam sme schopní poskytnúť riešenia na mieru podľa potrieb našich zákazníkov.
KINGREAL SLITTER SLITTING má bohaté projektové skúsenosti vo výrobnej linke na rezanie na dĺžku, podľa skutočných výrobných potrieb zákazníka, na výrobu troch rôznych typov vysokej, strednej a ekonomickej linky na rezanie na cievky a viac ako tucet krajín a regiónov dosiahlo dlhodobú a stabilnú spoluprácu so zákazníkmi.
- Predpredaj: navrhnite výkresy a upravte programy strojov narezaných na dĺžku podľa potrieb zákazníkov;
- V predaji: Zabezpečte kvalitu výroby stroja, poskytnite testovaciu linku rezu na dĺžku na kontrolu presnosti chodu výrobnej linky;
- Popredajný servis: zabezpečte, aby inžinieri viedli a učili inštaláciu v továrňach zákazníkov.
Strihacia linka lietajúcich nožníc na dĺžku je automatizovaná výrobná linka na spracovanie plechu. Môže dokončiť vysoko presný a vysokorýchlostný proces strihania na dĺžku počas nepretržitej prevádzky plechu. Je široko používaný v priemysle spracovania ocele a neželezných kovov.
1/ Dynamické synchrónne strihanie
Lietajúci šmykový kotúč narezaný na dĺžku strojového kotúča dokončí strihanie, keď sa plech pohybuje, a horizontálna rýchlosť strihacieho kotúča je prísne synchronizovaná s rýchlosťou plechu (chyba je riadená v rozmedzí ±0,8 mm), čím sa zabráni strate účinnosti spôsobenej prestojmi.
2/ Mechanizmus nastavenia dĺžky
Proporcionálny vzťah medzi rýchlosťou vretena a rýchlosťou podávania sa nastavuje pomocou meniteľnej prevodovky alebo plynulého prevodu.
3/ Inteligentné ovládanie
PLC alebo frekvenčný menič (napríklad séria GD350) sa používa na realizáciu zbernicovej komunikácie, ukladanie viacerých parametrov procesu a nastavenie rezacieho stroja na oceľové cievky v reálnom čase.
4/ Úspora energie a efektívny dizajn
Nepretržité spúšťacie lietajúce nožnice ušetria 1/3-1/2 energie v porovnaní s tradičnými modelmi a rýchlosť linky narezanej na dĺžku môže dosiahnuť 100 m/min, čo je vhodné pre plechy s hrúbkou 0,3-6 mm.
Riadky s pevným strihaním na dĺžku majú funkciu zastavenia posuvu pri vopred nastavenej dĺžke. Po dosiahnutí nastavenej dĺžky sa línia s pevným strihaním na dĺžku automaticky zastaví, pričom sa pred opätovným spustením odreže časť materiálu, aby sa podala ďalšia časť struny, ktorá potrebuje vyrovnanie a rezanie.
1/ Jednoduchý konštrukčný návrh pre pevné strihanie na dĺžkovú čiaru
Pevná strihacia linka na dĺžku má relatívne jednoduchú štruktúru a ľahko sa obsluhuje. Táto funkcia umožňuje aj začiatočníkom rýchlo zvládnuť jeho obsluhu po krátkom tréningu. Zjednodušená štruktúra nielen znižuje poruchy, ale tiež uľahčuje bežnú údržbu.
2/ Vhodné pre malosériovú výrobu
Aj keď linka s pevným strihaním na dĺžku môže dosiahnuť rýchlosť 50 m/min, nie je taká rýchla ako iné vysoko účinné metódy strihania. Preto je táto linka s pevným strihaním na dĺžku vhodná najmä pre menšie výrobné prevádzky. Spoločnostiam, ktoré nevyžadujú výrobu vo veľkom meradle, môže linka s pevným strihaním na dĺžku uspokojiť ich každodenné výrobné potreby, čím sa zabráni plytvaniu zdrojmi spojenými s efektívnejším zariadením.
3/ Adaptabilita na efektivitu výroby
Keďže linka s pevným strihaním na dĺžku má maximálnu rýchlosť 50 m/min, je vhodná pre zákazníkov, ktorí nemajú vysoké požiadavky na efektivitu výroby. Malí výrobcovia alebo začínajúci výrobcovia často hľadajú nákladovo efektívne a efektívne výrobné riešenie. V takýchto prípadoch poskytuje pevná strihacia linka na dĺžku dostatočnú kapacitu rezu bez nadmerného tlaku na výrobný proces.
4/ Vhodné pre zákazníkov s obmedzeným rozpočtom
Vďaka svojej nižšej rýchlosti a jednoduchej konštrukcii vyžadujú pevné strihanie na dĺžku čiar relatívne nízke špecifikácie komponentov a výkon. To znižuje technickú náročnosť výroby a dizajnu, čo vedie k relatívne dostupnej cene. Preto sú linky s pevným strihom narezané na dĺžku ideálnou voľbou pre zákazníkov s obmedzeným rozpočtom, najmä začínajúce podniky vstupujúce do kovospracujúceho priemyslu.
Otočné nožnice narezané na dĺžku sú navrhnuté tak, aby vyhovovali požiadavkám zákazníkov na plechy na mieru. Vďaka automatickému výkyvu nožníc môže stroj na strihanie výkyvných nožníc rezať v rôznych uhloch a efektívne spracovávať rôzne tvary, ako sú lichobežníky, rovnobežníky, trojuholníky, štvorce a obdĺžniky.
1/ Vykrajovanie do rôznych tvarov
Výkyvné nožnice narezané na pozdĺžne čiary sú schopné rezať rôzne tvary. Výkyvné nožnice, vybavené upínacím mechanizmom s pevnou dĺžkou, presne odrežú pohyblivý pás na požadované rozmery. Tento proces zabezpečuje, že každý list je presne prispôsobený náročným špecifikáciám zákazníka. Otočný stroj na strihanie na dĺžku obsahuje niekoľko inovatívnych technológií, vrátane systému eliminácie vôle plávajúceho držiaka matrice, rýchleho zaistenia matrice a rýchlej výmeny nástroja, čo výrazne zvyšuje účinnosť a presnosť strihania.
2/ Švihový rezný pohyb pre výkyvné strihanie rezu na pozdĺžnu čiaru
Výkyvné strihanie na dĺžku využíva švihový rezný pohyb. Optimalizáciou dráhy rezu zabezpečuje výkyvný rezný pohyb vysokú kvalitu strihu a zároveň zlepšuje efektivitu výroby. Táto inovácia umožňuje výkyvné strihanie na pozdĺžnu líniu, aby sa zachoval vysoký rezný výkon v širokej škále materiálov, od tenkých až po hrubé plechy.
3/ Vysokorýchlostné výkyvné strihanie na pozdĺžnu čiaru
Linka s výkyvným strihaním na dĺžku sa môže pochváliť výrobnou rýchlosťou až 80 m/min, čo plne spĺňa požiadavky efektívnej výroby. Rýchlosť sa dá flexibilne prispôsobiť rôznym výrobným prostrediam a potrebám.
 |
 |
 |
