KINGREAL je jedným z profesionálnych výrobcov čínskych Full Auto Cut to Length Line v oblasti CTL linky, ktorý môže poskytnúť plne automatické rezanie na dĺžku linky. KINGREAL má viac ako 20 rokov skúseností s výrobou a predajom. Vychádza v ústrety zákazníkom v strojovej výrobe a cenou sa bude snažiť dosiahnuť najvhodnejší rozsah. Tešíme sa, že sa staneme dlhodobými partnermi so zákazníkmi z celého sveta.

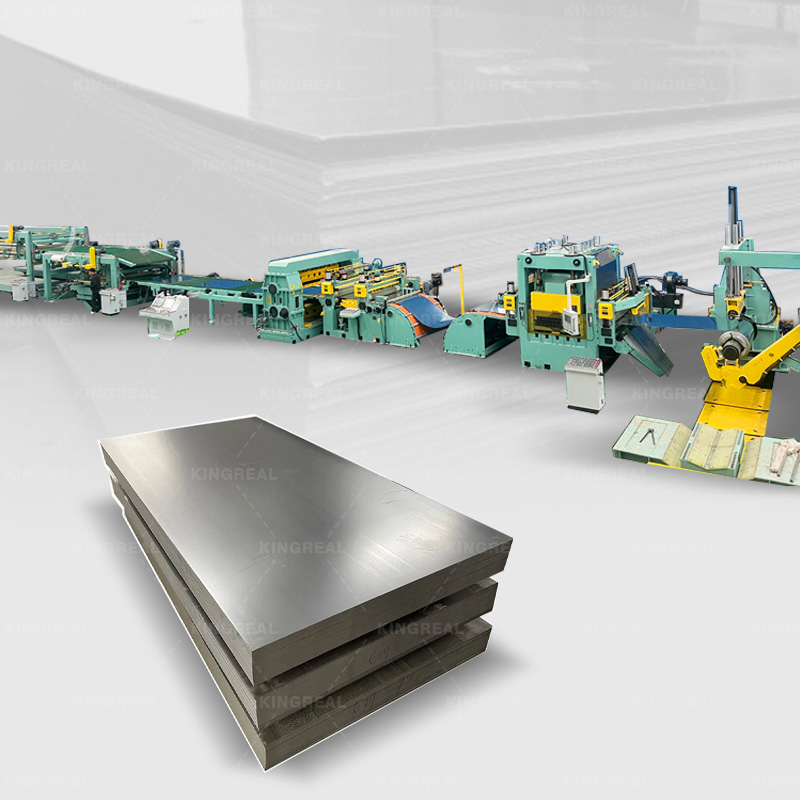

Plne automatická linka KINGREAL na rezanie na dĺžku je určená na rezanie rôznych materiálových zvitkov na požadovaný list a stohovanie profilu, ktorý pozostáva hlavne z odvíjača, vyrovnávača svoriek, rezačky, stohovača atď., A je vybavený pomocnými zariadeniami, ako je podávač, bočné vodiace zariadenie, prechodové zariadenie, dopravník a pod.
Plne automatická linka na rezanie na dĺžku navrhnutá spoločnosťou KINGREAL potrebuje medzi operáciami iba zadať požadovanú rýchlosť výroby a špecifikovanú šírku na dotykovej obrazovke PLC a potom sa môže spustiť automatická výroba.

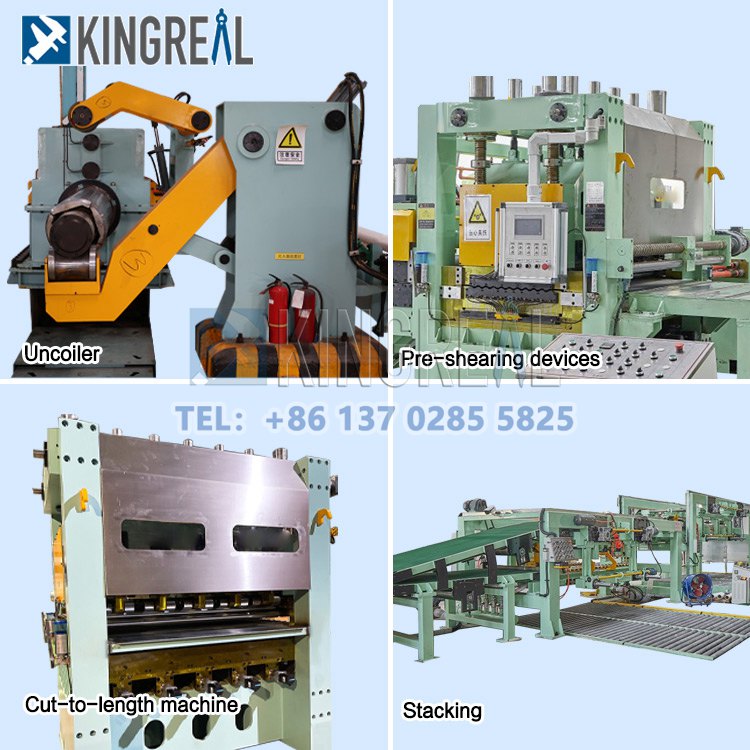

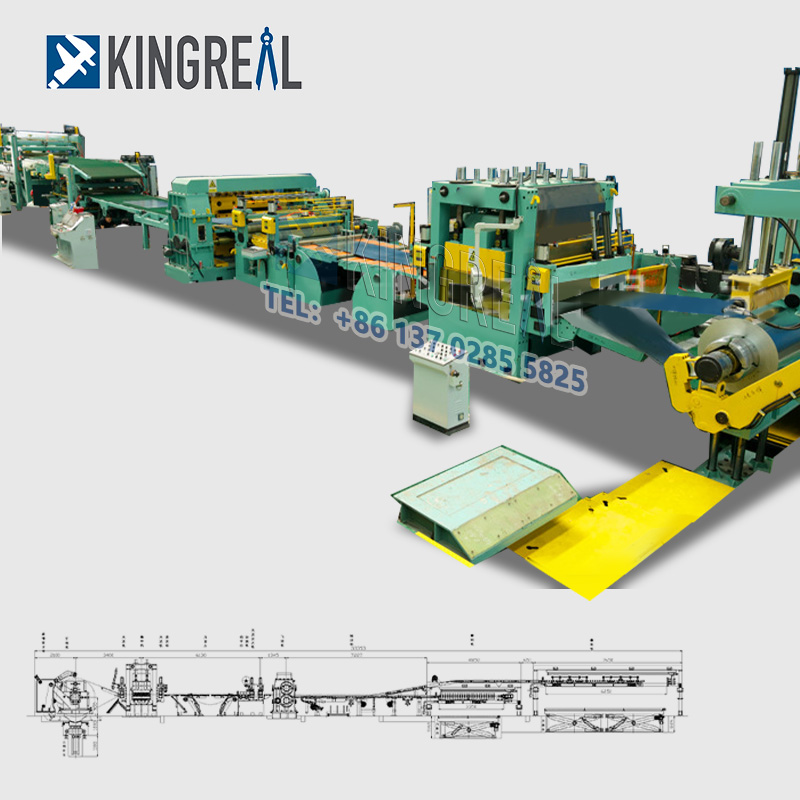

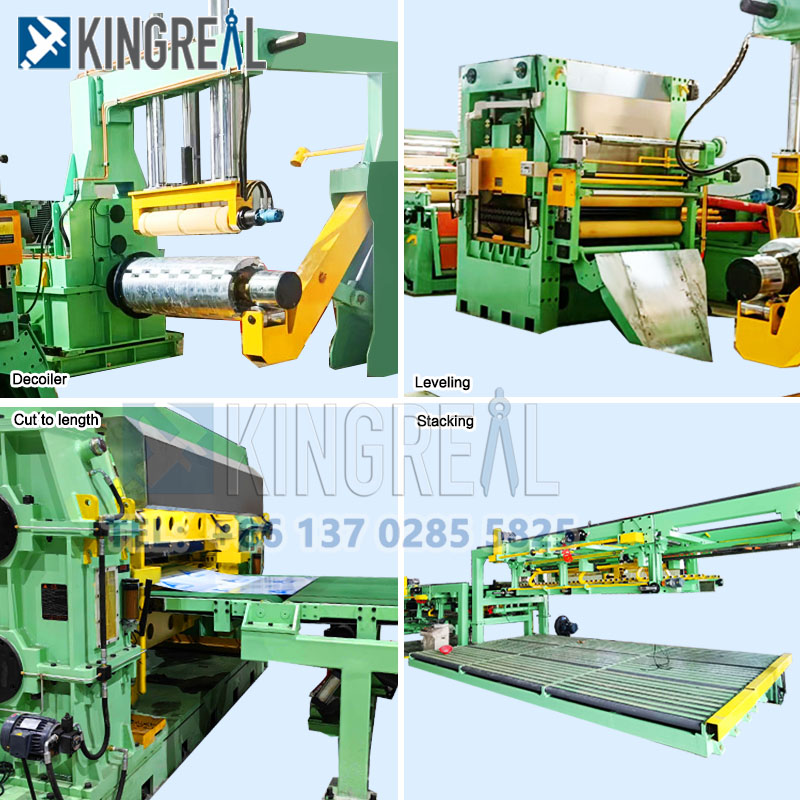

Odvíjač s vozíkom --- Hydraulický odvíjač ---Narovnávač---Slučkový most --- Kódovacie a meracie zariadenie (so zvieraním zadnej dosky) --- Rezací stroj--- Dopravník --- Hydraulická zdvíhacia plošina --- Stohovač s ofukovacím zariadením --- Vyložiť vozík
KINGREAL navrhuje hydraulický konzolový odvíjač tak, aby podopieral zvitky a vykonával odvíjanie, pričom kapacita je 15 ton (maximálne).
Hydraulické valce sa používajú na to, aby bol odvíjač zatiahnuteľný a vhodný pre vnútorný priemer cievky. Je vybavená konzolovým ramenom.
Motor s krútiacim momentom 10 0 N.m poháňa cievku v smere dopredu a dozadu a môže sa tiež odvíjať s napätím.
Slučka Skrátená na dĺžku využíva 2 sady očiek na ovládanie vyrovnávacej pamäte rýchlosti medzi odvíjačom a rezačkou. T-oči sú riadené PLC.
Funkcia: Používa sa na odstránenie rozdielnej rýchlosti a privedenie nesprávneho sledovaného listu späť správnym smerom.
Najprv sa palety a prechodové dosky nadvihnú pomocou valcov, aby prešla hlava. Pri práci sa prechodová doska a palety posúvajú dole a dosky sa ukladajú do jamy.

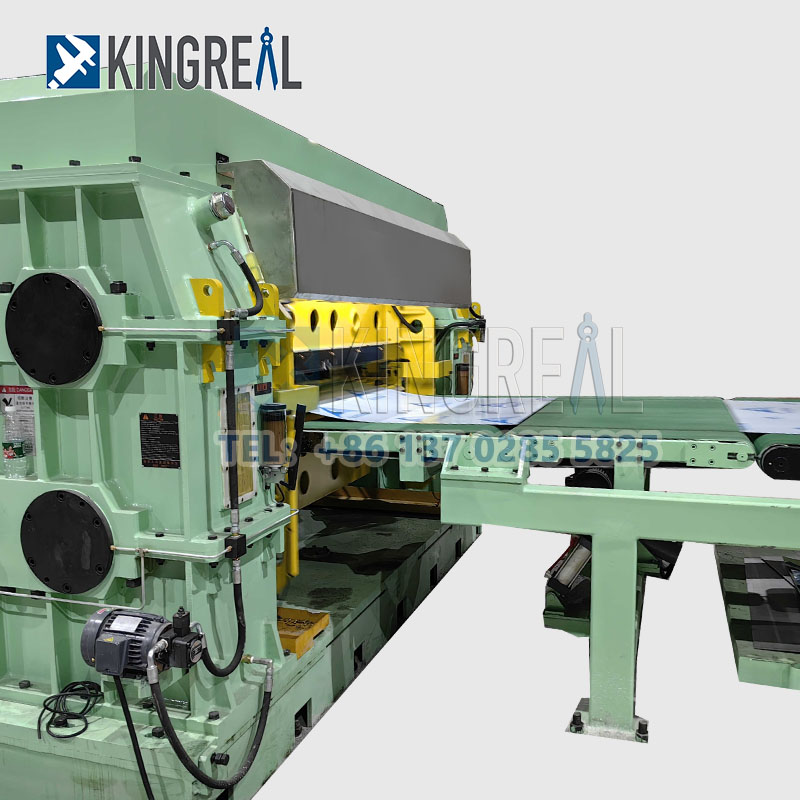

Plne automatický režim strihania na dĺžku: hydraulické strihanie hore a dole, s automatickým strihom s priamym signálom podávača
Použitie rezných materiálov na úpravu medzery, tepelné spracovanie môže bezpečne strihať 2 mm oceľový plech
Pneumatické stohovanie platní, zdvíhanie riadené PLC.nTri 0,75kw motory ťahajúce na nastavenie šírky a dĺžky.
Je vybavená zodpovedajúcou trúbkou veterného zariadenia s vysokotlakovým ventilátorom, aby sa zabránilo treniu plechu.
Uistite sa, že sa používa každý hydraulický komponent. Pracovný tlak hydraulického systému je 6,3-16Mpa.
Vlastnosti stroja na strihanie na dĺžku
- Plne automatická výroba
- Vysoký stupeň automatizácie;
- Jednoduchá a spoľahlivá prevádzka;
-Vysoká presnosť pevnej dĺžky;
- Vysoká rovinnosť plošného materiálu
- Úhľadné stohovanie.
Typ stroja |
Stroj na rezanie na dĺžku |
Typ výroby |
Plne automatická |
Materiál |
Nehrdzavejúca oceľ, medený pás, kremíková oceľ, oceľ valcovaná za studena a za tepla atď. |
Maximálna hrúbka cievky |
25 mm |
Maximálna hmotnosť cievky |
3600 mm |
Maximálna výška cievky |
30 ton |
Maximálna dĺžka rezu |
24 m |
Rýchlosť rezania |
60 m/min |
Tolerancia rezu |
±0,01 mm |
KINGREAL Machinery je profesionálny výrobca a dodávateľ.
Ponúkame kompletné riešenia v oblasti spracovania zvitkov a výroby obrábacích strojov, ktoré zahŕňajú vysokorýchlostnú linku na rezanie cievok, stroj na rezanie medi, stroj na rezanie cievok 200 m/min, jednoduchý rezací stroj, stroj na rezanie na dĺžku, letmé strihanie pre stroj na rezanie na dĺžku, cievku ctl stroj.
Máme profesionálny tím a bohaté projektové skúsenosti, môžeme vám poskytnúť tie najlepšie služby, vitajte a kontaktujte nás.
Naša továreň sa nachádza v meste Foshan, provincia Guangdong. Do nášho mesta sú teda dve cesty.
Jedna je letecká, priamo na letisko Foshan alebo Guangzhou Airport. Ďalší je vlakom, priamo na stanicu Foshan alebo Guangzhou.
Vyzdvihneme vás na stanici alebo letisku.
Aby sme našim zákazníkom pomohli vyriešiť problémy s inštaláciou stroja, KINGREAL poskytne online aj lokálne inštalačné služby ZDARMA!
