Displej videa z plechu narezaný na dĺžku:

Prehľad spoločnosti na rezanie plechu na dĺžku:

KINGREAL STEEL SLITTER sa zaoberá výrobou zariadení na spracovanie zvitkov a poskytuje zákazníkom celý rad služieb v oblasti dizajnu, výroby a predaja. Najvýraznejšími produktmi sú Coil Slitting Machine And Cut To Length Line. Tieto stroje sa široko používajú na rezanie, strihanie alebo dierovanie plechov do rôznych veľkostí a tvarov. Plech narezaný na dĺžku je jedným zo zariadení KINGREAL STEEL SLITTER vybavených zariadením na spracovanie zvitkov, ktoré sa používa na spracovanie zvitku na špecifikovanú šírku plechu.

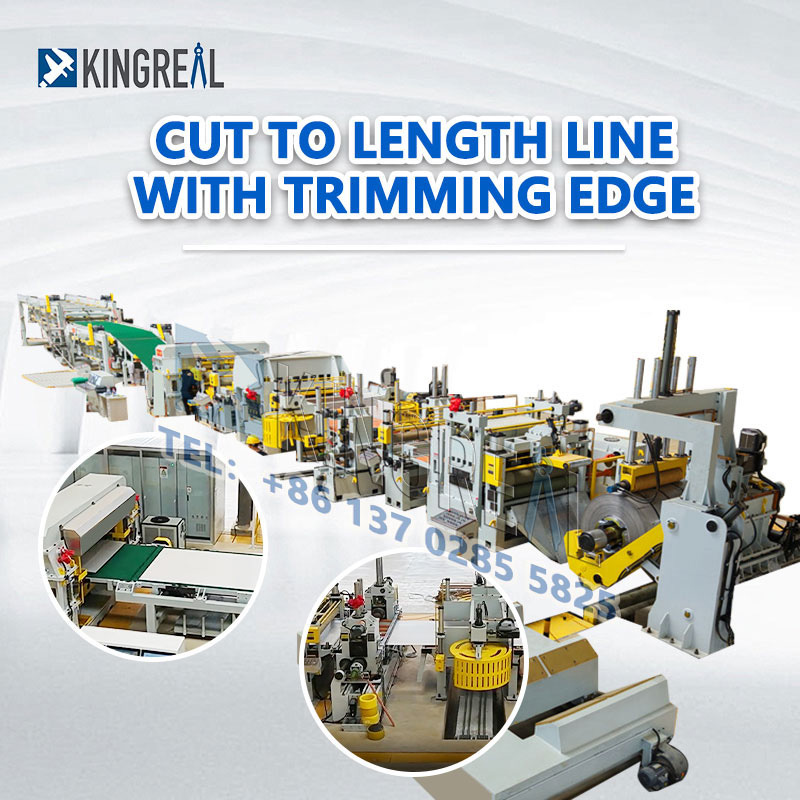

Popis stroja na rezanie plechu na dĺžku:

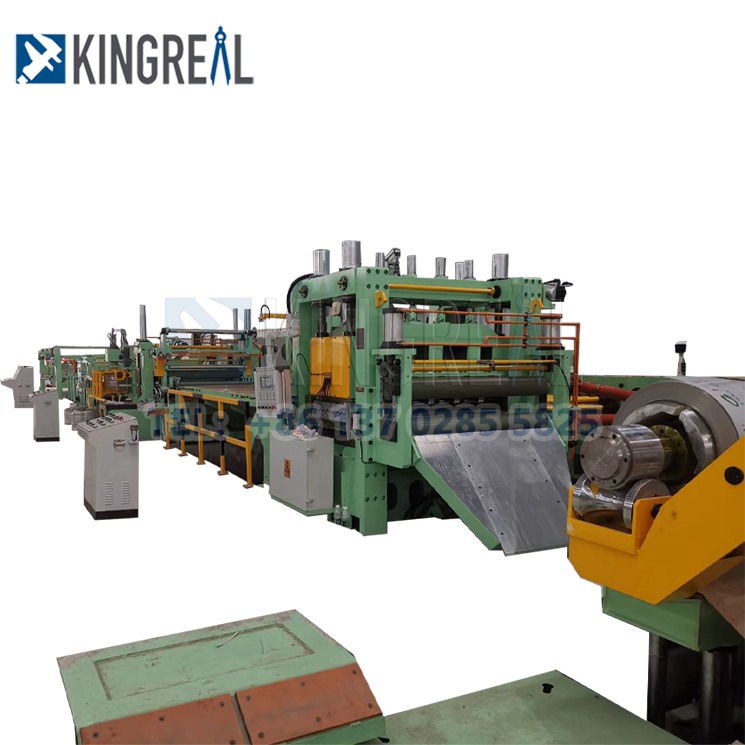

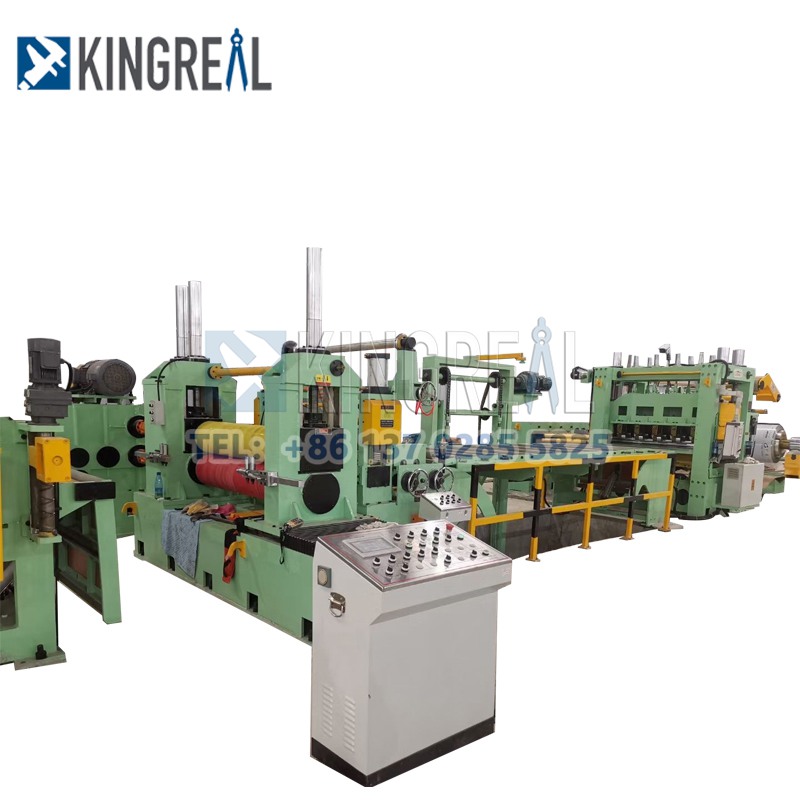

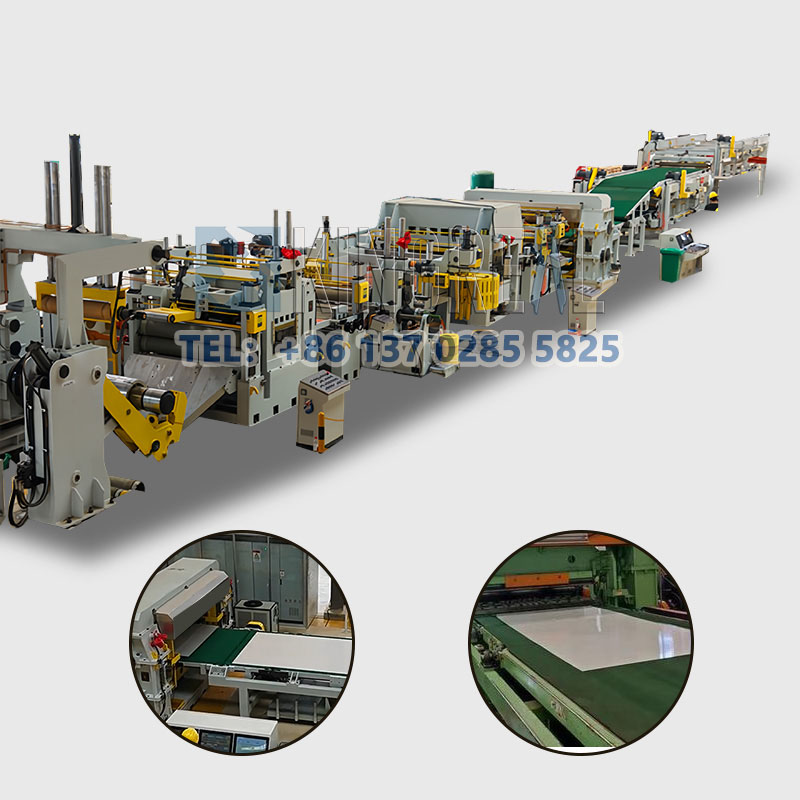

Stroj na rezanie plechu KINGREAL STEEL SLITTER sa používa na odvíjanie, vyrovnávanie, podávanie, rezanie na dĺžku, orezávanie a stohovanie kovových zvitkov, použiteľné materiály zahŕňajú hliníkovú zvitku, nehrdzavejúcu oceľ, oceľ valcovanú za studena, oceľ valcovanú za tepla, PPGI, medené pásy a ďalšie materiály, čo zaisťuje presnosť uhlopriečky plechu ≤ a maximálnu dĺžku stroja 0 mm.až 80M/min.

Rôzne hrúbky zvitkov, materiálov a šírky strihu priamo ovplyvnia dizajn línie rezu plechu na dĺžku. Bežná hrúbka zvitkov je 0,3-3MM a bežná dĺžka strihu je 1200-1600MM, čo je jedna z výrobných požiadaviek väčšiny zákazníkov. Súčasne môže KINGREAL STEEL SLITTER tiež prispôsobiť dizajn podľa špecifikovaných výrobných potrieb zákazníka, buď si vyberteťažký rozchod rezaný na dĺžku čiaryalebokompaktná cievka narezaná na pozdĺžnu čiaru.

S viac ako 20-ročnými skúsenosťami vo výrobe a predaji KINGREAL STEEL SLITTER úspešne predáva svoju linku na rezanie na dĺžku do krajín ako napr.Saudská Arábia, India a Ruskoa je schopná poskytnúť optimálne riešenia a popredajný servis.

Vitajte a kontaktujte nás.

Katalóg produktov na spracovanie cievok:

(Pre stiahnutie môžete kliknúť sem)

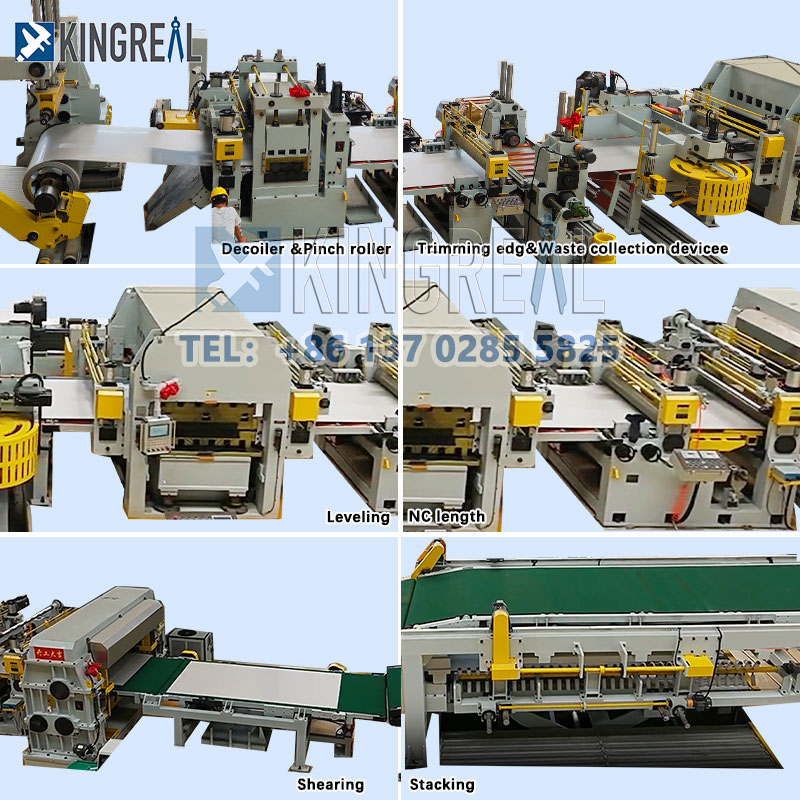

Pracovný proces rezu plechu na dĺžku linky:

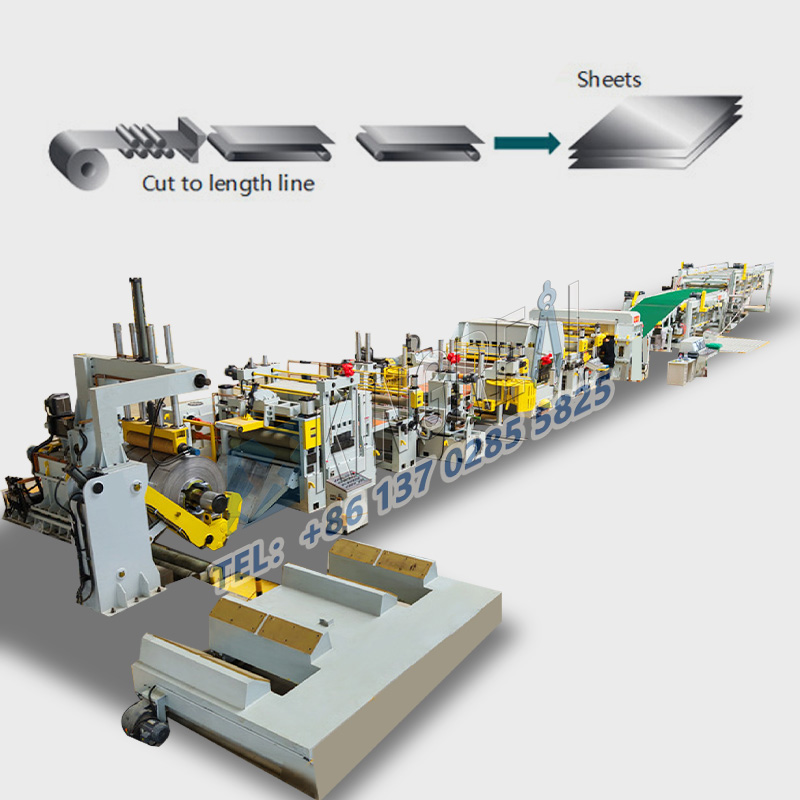

Vozík na cievky → Odvíjač → Podávanie valčekom s prítlačným podávačom → Vysoko presné vyrovnávacie zariadenie → Rezanie s pevnou dĺžkou → Vykladací stôl / Automatický stohovací stôl

Technická špecifikácia pre plech narezaný na dĺžku:

①　Špecifikácia cievky:

②　 Špecifikácia línie rezu na dĺžku

③　Zoznam komponentov pre líniu rezu plechu na dĺžku

- Vozík na cievky

- Hydraulický odvíjač

- Vstupný sprievodca

- Štyri / šesť vysoko nivelačných strojov

- Prstencový most

- Bočná vodiaca kladka

- CNC stroj na vyrovnávanie servoposuvov

- Merací systém

- Strihač

- Dopravný stôl

- Pneumatické vykladacie zariadenie

- Hydraulický zdvíhací stôl

- Rozkladanie auta

- Hydraulický systém

- Pneumatický systém

- Riadenie PLC elektrického systému

Detail hlavných komponentov čiary rezu plechu na dĺžku:

Vyrovnávanie pre plech narezaný na pozdĺžnu čiaru:

Funkcia: Používa sa na vyrovnávanie materiálu a podávanie v pevnej dĺžke.

Hlavná konštrukcia: vyrovnávací valec, elektrická časť, zostava protitlakového valca, zostava podporného sedadla na podávanie a vykladanie.

Vyrovnávací valec: Oceľ tepelného spracovania Gcr15 je kalená a temperovaná a potom spracovaná vysokofrekvenčným spracovaním. Po dvojnásobnom galvanickom pokovovaní a valcovom brúsení je povrch lesklý a bez stôp a tvrdosť dosahuje 62 stupňov HRC alebo viac. Priemer nivelačnej šachty je ø100mm. Ručne nastavte šnekový prevod na zdvihnutie vyrovnávacieho valca.

Stroj na rezanie na dĺžku

Funkcia: Používa sa na rezanie materiálov s pevnou dĺžkou.

Hlavná konštrukcia: hlavný rám, čepeľ, pneumatická spojka, elektrická časť atď.

Hlavný rám: Celý rám je zvarený kvalitnou uhlíkovou konštrukčnou oceľou a po zváraní je žíhaný.

Čepeľ: Čepeľ je vyrobená z materiálu Cr12, tvrdosť tepelného spracovania dosahuje 62 stupňov HRC a štvorstrannú reznú hranu je možné vymeniť.

Štruktúra pneumatickej spojky: zmena tradičnej metódy mechanického brzdenia, nízka hlučnosť, dlhá životnosť a presnosť.

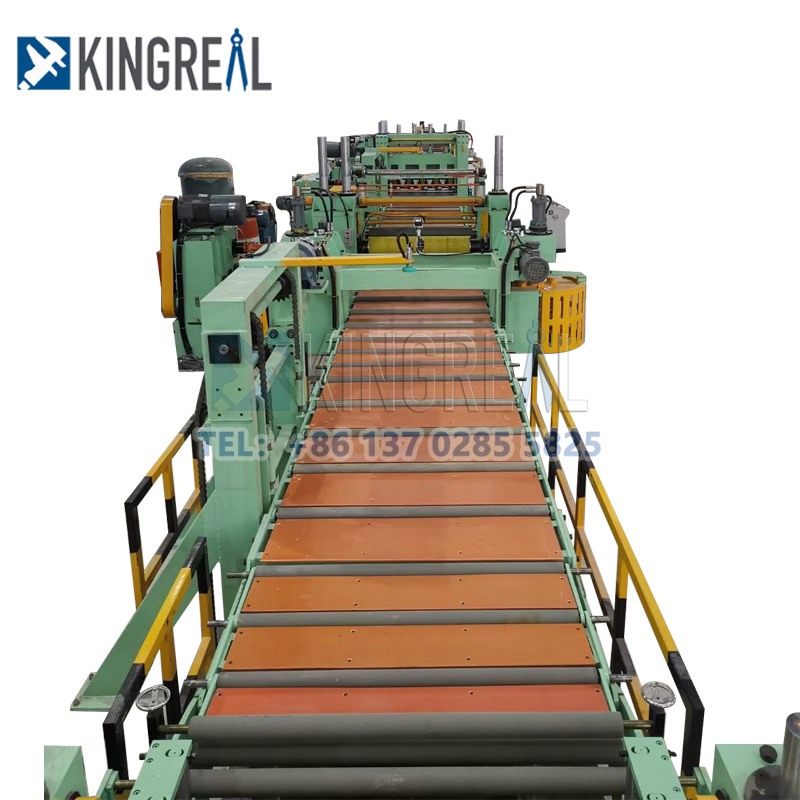

Stohovací stroj pre plechy rezané na dĺžku linky

Funkcia: Používa sa na prepravu materiálu.

Hlavná konštrukcia: rám, hydraulický systém, vykladacia plošina atď.

Rám: Je zvarený uhlíkovou oceľou, ktorá je stabilná a pevná. Konštrukcia nožnicového typu, valec je natiahnutý a zdvihnutý.

Zdvíhacia plošina na vyprázdňovanie: Olejový motor poháňa ozubené koleso prevodovky, aby poháňalo bubon, aby sa otáčal na prenos materiálu.

Rôzne strojové riešenia na rezanie plechu na dĺžku

Rýchlosť stroja na rezanie plechu na dĺžku: Na základe požiadaviek zákazníkov ponúka KINGREAL STEEL SLITTER výrobné riešenia linky na rezanie plechu na dĺžku, aby vyhovovali rôznym stupňom rýchlosti stroja na rezanie plechu na dĺžku. Napríklad KINGREAL STEEL SLITTER ponúka rôzne konštrukcie strojov na rezanie zvitkov, stohovanie a strihacie systémy. KINGREAL STEEL SLITTER bežné plechy narezané na dĺžku linky výrobné rýchlosti sú 80 m/min a 50 m/min.

Metóda strihania plechu narezaného na dĺžku stroja: KINGREAL STEEL SLITTER dokáže navrhnúť rôzne strihacie systémy pre plechy narezané na dĺžku, vrátanestrihanie múch strihaných na dĺžku vlasca, rotačné strihanieodrežte na dĺžku čiary, hojdacie strihanieodrežte na dĺžku čiaryapevné strihanieodrežte na dĺžku čiary.

Hrúbka materiálu pre stroj na rezanie plechu na dĺžku: KINGREAL STEEL SLITTER môže prispôsobiť linky rezania plechu na dĺžku na základe výrobných potrieb zákazníka. OCEĽOVÁ REZAČKA KINGREALsvetlomer narezaný na dlhé čiaryzvládne zvitky od 0,2-3mm, KINGREAL STEEL SLITTERstredne veľké rezané na dĺžku čiarod 0,3-6mm, a KINGREAL STEEL SLITTERťažké meradlo narezané na dĺžku čiarod 6-25 mm.

Cena stroja na rezanie plechu: KINGREAL STEEL SLITTER dokáže navrhnúť komponenty pre rôzne parametre a výkon linky na rezanie plechu v závislosti od ceny. Napríklad do stroja KINGREAL STEEL SLITTER na rezanie plechu je možné pridať slučkové alebo jamkové strihacie jednotky; linka na rezanie plechu môže byť vybavená dvoma rovnačkami, dvoma stohovacími stolmi atď.; a kompaktné a ekonomické riešenia na rezanie plechu na dĺžku môžu byť tiež prispôsobené pre zákazníkov.

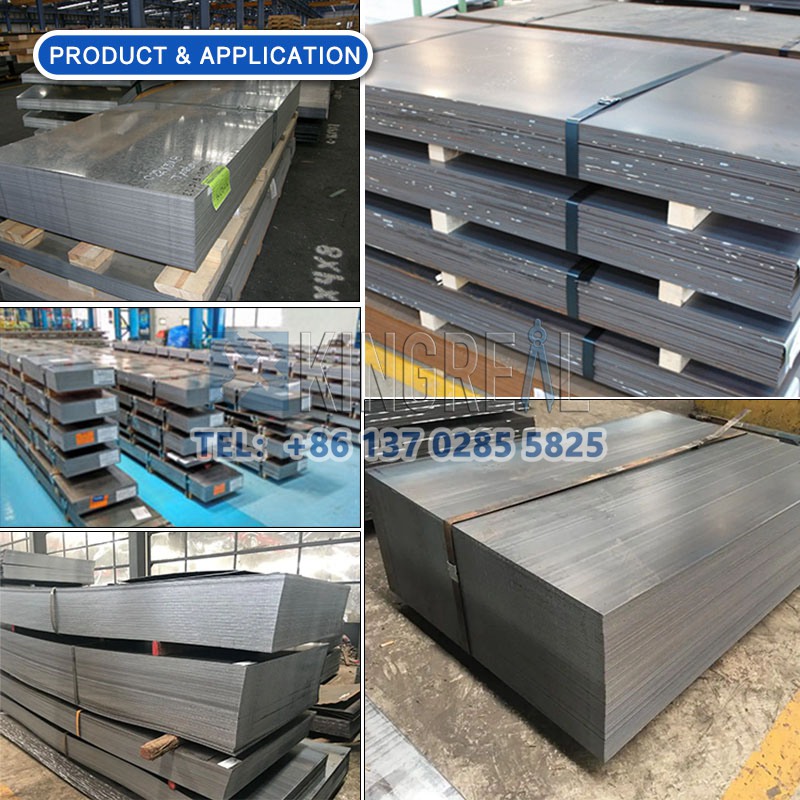

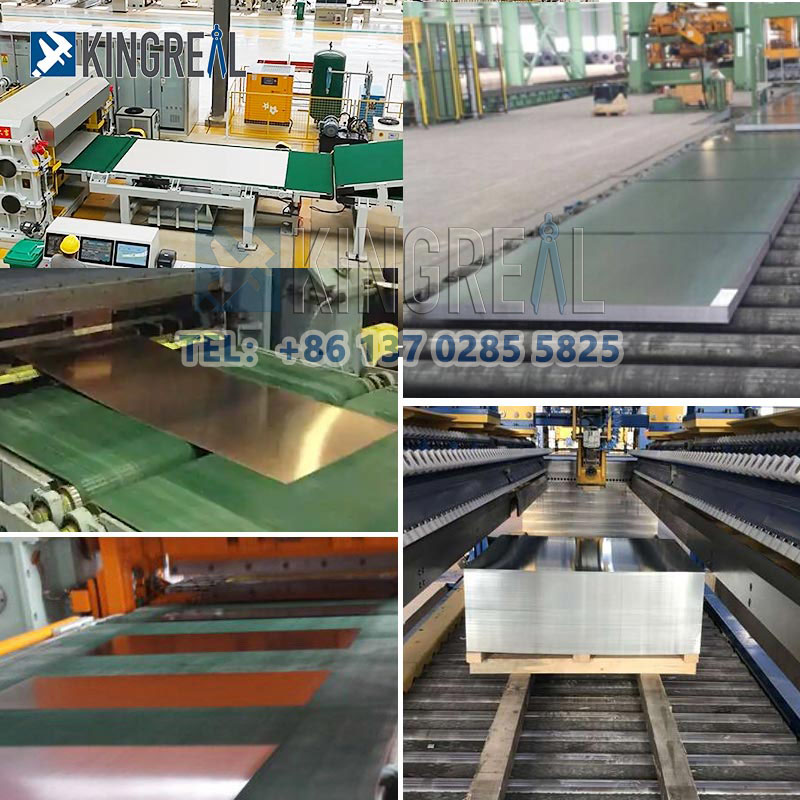

Zobrazenie konečného produktu:

Kontrola kvality stroja na rezanie na dĺžku:

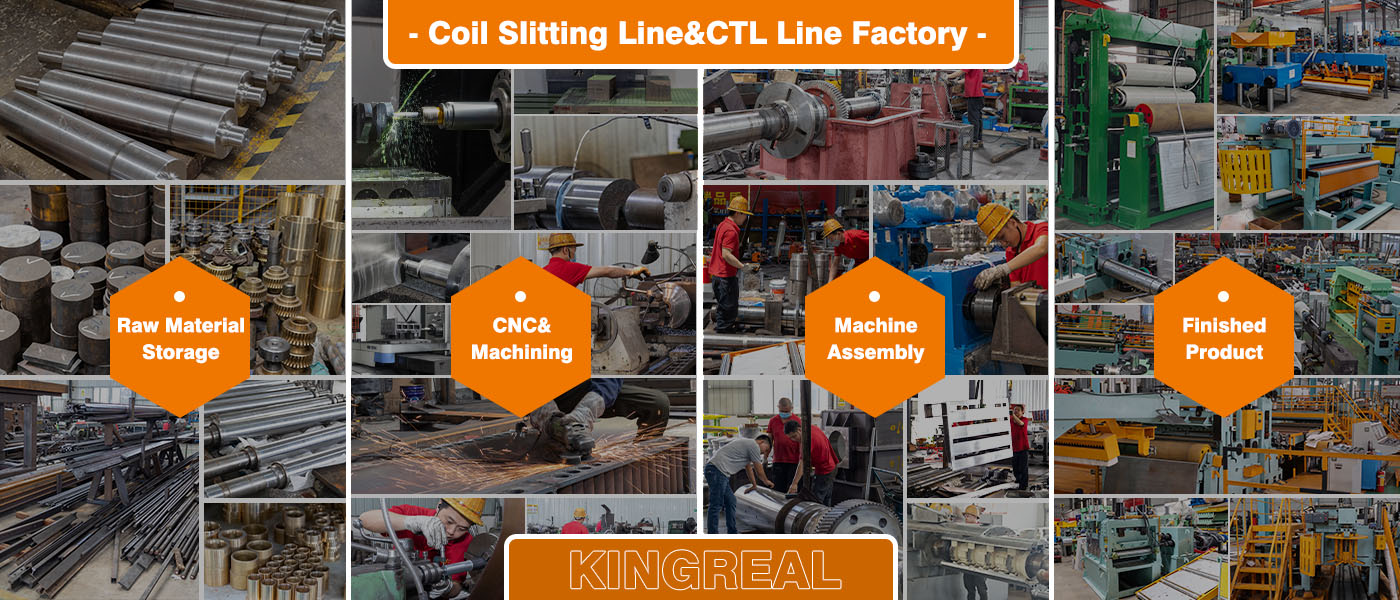

KINGREAL STEEL SLITTER zaviedol prísny proces kontroly kvality, aby zabezpečil, že každý výrobný krok bude spĺňať normy a požiadavky. To zahŕňa obstarávanie surovín, výrobný proces, montáž, testovanie atď. Aby sa zabezpečilo, že každá časť stroja na rezanie plechu spĺňa štandardy kvality.

KINGREAL STEEL SLITTER plech narezaný na dĺžku tiež prešiel medzinárodnou certifikáciou certifikátu CE.

Súvisiaci článok o plechu narezaný na dĺžku

1, Čo je stroj na rezanie nehrdzavejúcej ocele na dĺžku?

Stroj na rezanie z nehrdzavejúcej ocele na dĺžku je nepostrádateľným výrobným zariadením v priemysle spracovania kovov. Používa sa najmä na horizontálne rezanie kovových zvitkov a ich rezanie na požadovanú šírku alebo dĺžku.

2,Čo je stroj na rotačné strihanie na dĺžku?

Rotačný strihací stroj na dĺžku sa používa hlavne na presné vyrovnávanie a presné rezanie kovových zvitkov, ako je meď, nehrdzavejúca oceľ, hliník a železo. Jedinečnou výhodou tohto rotačného strihacieho stroja na rezanie na dĺžku je to, že môže rezať bez zastavenia stroja, čím sa vyhne malým priehlbinám spôsobeným zastavením rotačného strihacieho stroja na rezanie.

3,Ako sa strihanie múch reže na dĺžku vlasca?

Muškárske strihanie na dĺžku je vybavený strojom KINGREAL STEEL SLITTER. Pokiaľ ide o vysoko presnú a vysokorýchlostnú technológiu rezania na dĺžku, KINGREAL STEEL SLITTER je nielen zdatný v tenkých plechoch, rotačných nožniciach, letmých nožniciach na rezaných strojoch na dĺžku, ale aj v ťažkých a stredne náročných rezných na dĺžku.
