CR Coil Cut To Length Line - KINGREAL SLITTER

Linka CR Coil Cut To Length - KINGREAL SLITTER je určená na presné pozdĺžne rezanie za studena valcovaných materiálov bežných hrúbok od 0,3 do 3 mm. Viac ako 20 rokov skúseností s výrobou môže poskytnúť diverzifikované výrobné riešenia, kontaktujte nás!

Odoslať dopyt    Stiahnuť PDF

Popis produktu

Video zobrazenie CR cievky odrezanej na dĺžku - KINGREAL SLITER:


Popis výrobnej linky:

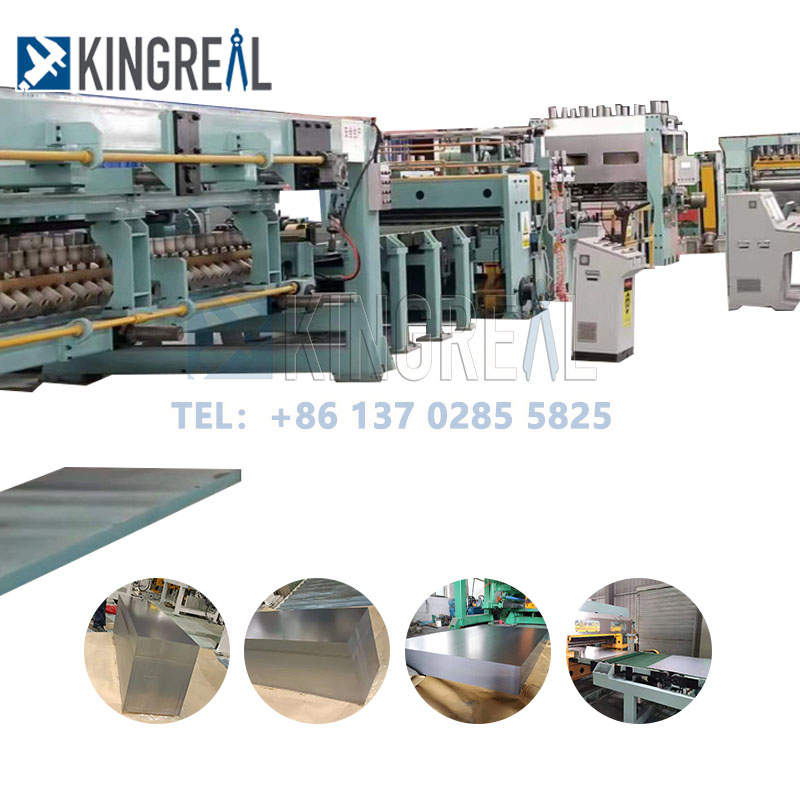

Linka KINGREAL SLITTER CR Coil Cut To Length Line je linka špeciálne navrhnutá na spracovanie kovových zvitkov z pôvodnej cievky prostredníctvom série procesov, ako je odvíjanie, vyrovnávanie, rezanie na dĺžku, orezávanie a stohovanie na získanie špecifikovanej dĺžky plechu. kov. Spĺňa rôzne výrobné požiadavky našich zákazníkov:


- Surovina:

Oceľ valcovaná za tepla, oceľ valcovaná za studena, galvanizovaná oceľ, oceľ s farebným povlakom, oceľ s vysokou pevnosťou, nehrdzavejúca oceľ, hliník, meď a zliatiny;

- Rozsah hrúbok:

Svetelná výbava: 0,3-3MM.

Stredná výbava: 3-6MM

Ťažké vybavenie: 6-20MM


coil cut to length line

Pracovný proces:


metal cut to length machine


Vozík s nakladacím vozíkom-- Hydraulický odvíjač --  Hydraulické lisovanie a vedenie-- Vysoko presná rovnačka -- Stroj na rezanie na dĺžku -- Automatický stohovač -- Elektrický riadiaci systém -- Hydraulický systém


Možnosti konfigurácie:


KINGREAL SLITTER, ako dodávateľ za studena valcovaných liniek na rezanie na dĺžku s viac ako 20-ročnými výrobnými skúsenosťami, sa zaviazal poskytovať zákazníkom rôznorodé konštrukčné riešenia, ktoré spĺňajú ich rôzne výrobné potreby.


Linka na rezanie na dĺžku je schopná kombinovať rôzne komponenty podľa požiadaviek zákazníka na spracovanie a výrobu kovových zvitkov a každá linka musí brať do úvahy surovinu, hrúbku a potreby spracovania zvitkov, aby sa zhodovali s komponentmi. Najbežnejšia voliteľná časť:


- Žehlička na vlasy

Presná nivelácia; hrubé vyrovnanie; dvojité vyrovnávače

metal straightener machine

- Orezávacie zariadenie

Trimming device

- Automatické stohovanie

stacker machine

Technická špecifikácia:

Surovina
GI, ČR, CS
Hrúbka plechu
0,3-4,0 mm
Šírka listu
500-2000 mm
Vonkajší priemer cievky
≤φ2200 mm
Vnútorný priemer cievky
508 mm; 610 mm
Rýchlosť rezania
0-60 m/min (nastaviteľné)
Rýchlosť navliekania
0-15 m/min
Sila
380V/50Hz/3Ph
Celkový výkon
~200 kW

Podrobnosti o hlavných komponentoch:

Odvíjač

Pomocou tohto zariadenia je možné upnúť a otvoriť nosnú oceľovú cievku, aby sa dosiahla funkcia odvíjania ťahom. Jeho základnými časťami sú telo rámu, navijak, prevodový systém, systém lisovacieho materiálu, napínací systém, mazací systém a hydraulický systém.

Mechanizmus pohonu: Mechanizmus spojky realizuje oddelenie výkonu pri bežnom odvíjaní a pasívnom vybíjaní materiálu. Vreteno odvíjača je tlačené motorom, aby sa otáčalo, čím sa realizuje rozvinutie oceľovej cievky a podávanie hlavy.

Systém stúpania a zmršťovania: Klinový posúvač a posuvné sedlo na vretene vytvárajú posun pomocou napätia poskytovaného stúpacím a zmršťovacím valcom, čím sa realizuje stúpanie.


decoiler

Vysoko presný nivelačný stroj

Konštrukcia a účel: Účelom je vyrovnávanie nerovností oceľového plechu. Nivelačný stroj využíva šesťvrstvovú valcovú konštrukciu. Na dosiahnutie najlepšieho efektu vyrovnávania je každý vyrovnávací valec ošetrený presným sústružením, temperovaním, chrómovaním a brúsením. S univerzálnou spojkou poháňa rozvodná prevodovka vyrovnávacie valce nezávisle, čo umožňuje otáčanie jedného stroja dopredu aj dozadu.



coil cut to length

Stroj na rezanie na dĺžku

1.Hmotnosť jednotkového zariadenia: viac ako 600 ton, zložitá štruktúra, výrobné ťažkosti, vysoká presnosť montáže, vysoká úroveň automatizácie.

2. Rovnobežnosť strižných nožov: Rovnobežnosť 0,1 mm je zaručená na horných a dolných nožoch s dĺžkou maximálne 5,2 m.

3. Vôľa strižnej čepele: minimálna vôľa strižnej čepele 0,45 milimetra na zaistenie bezpečného a stabilného strihu.

4. Čas rezania a presnosť: za 3,6 sekundy čistého strihového času pre 50 mm hrubý, 5 metrov široký oceľový plech pre vysokú presnosť a vysokú kvalitu strihu

Technické výhody zariadenia zahŕňajú:

Vysoko pevné vlastnosti rámu s nízkou deformáciou, ktoré poskytujú stabilný strih a výrazne zlepšujú kvalitu strihu.

Vyvážená technológia oscilačného valčekového dopravníka s nezávislým pohonom znižuje deformáciu oceľového plechu v ohybe a zlepšuje kvalitu strihu. Tenká štruktúra mazania olejom, ochrana tesnenia olejového paláca a aplikácia samomazného materiálu na zjednodušenie štruktúry a zlepšenie životnosti opotrebovaných dielov.


coil cut to length line

Prečo si vybrať nás:

- rozsiahle skúsenosti s výrobou projektov (viac ako 20 rokov)

- Kompletné výrobné riešenia

- Technický tím a popredajný tím

- Domáce a medzinárodné výstavy
