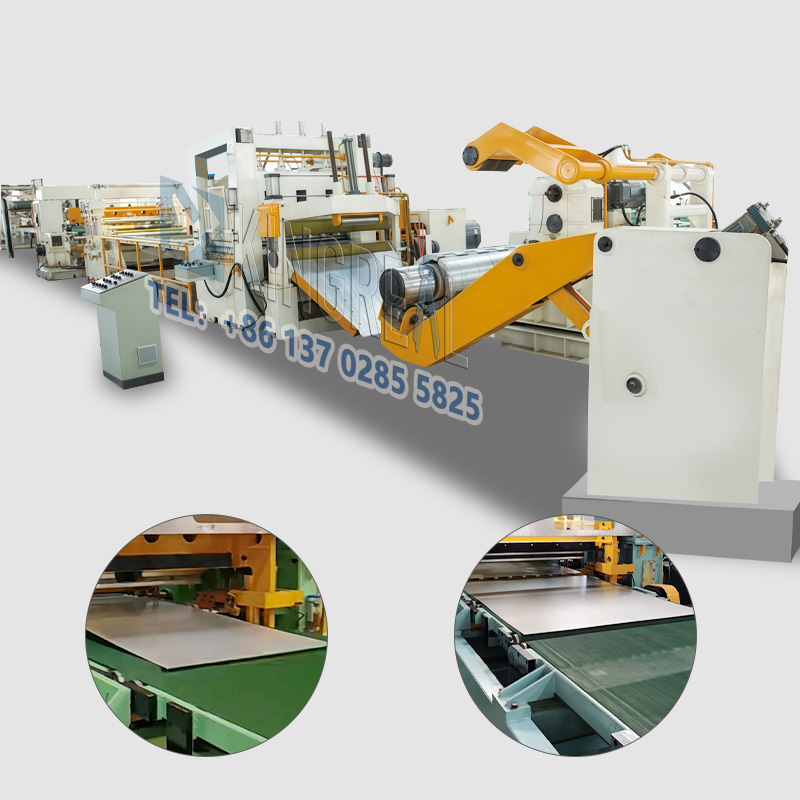

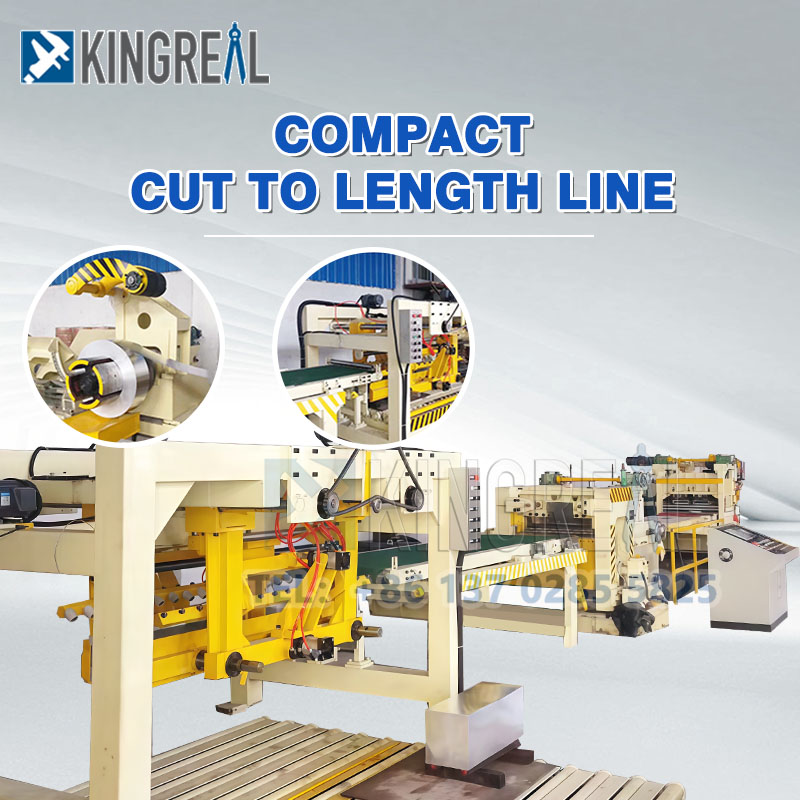

Kompaktný stroj na rezanie na dĺžku KINGREAL STEEL SLITTER je určený pre malosériovú výrobu a zákazníkov s relatívne nízkymi požiadavkami na efektivitu. Kompaktný stroj na rezanie na dĺžku sa môže pochváliť maximálnou výrobnou rýchlosťou 20 m/min a jeho rýchlosť je možné upraviť tak, aby vyhovovala špecifickým výrobným potrebám, čím sa zabezpečí flexibilita stroja pri prispôsobovaní sa rôznym výrobným scenárom. Tieto kompaktné strihané šnúry ponúkajú vynikajúci výkon a väčšiu flexibilitu.
|

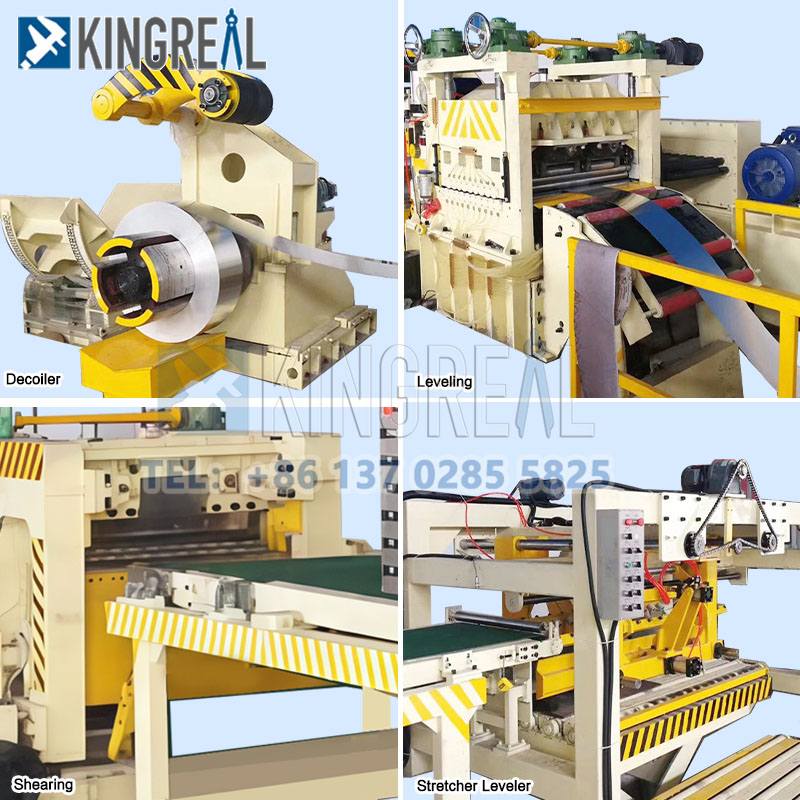

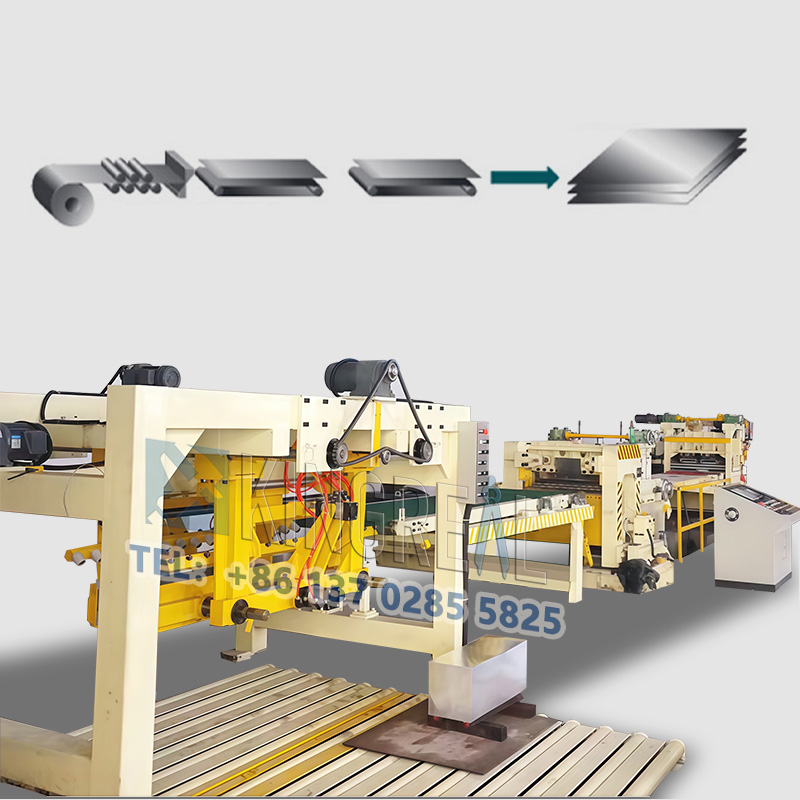

Kompaktný rezací stroj KINGREAL STEEL SLITTER je určený pre malosériovú výrobu a zákazníkov s relatívne nízkymi požiadavkami na efektivitu. Skladá sa zo štyroch hlavných sekcií: odvíjanie, vyrovnávanie, strihanie a stohovanie, efektívne a presne spracováva širokú škálu kovových materiálov vrátane chrómovej ocele, pozinkovaného železa a hliníkových plechov a ocele valcovanej za studena. V porovnaní so štandardnými kovovými linkami na rezanie na dĺžku, kompaktný dizajn linky na rezanie na dĺžku výrazne znižuje pôdorys, vďaka čomu je ideálnou voľbou pre malé dielne a výrobné linky.
-Swingové strihanie: Je vhodné na rezanie zložitých tvarov a môže flexibilne spĺňať rôzne požiadavky na rezanie, najmä pri výrobe rôznych tvarov, ako sú obdĺžniky, lichobežníky a rovnobežníky. |
 |
|
Materiál cievky |
CR oceľ, chrómová oceľ, galvanizované železo, galvanizovaný hliník atď |
|
Hrúbka materiálu |
0,5-3,0 mm |
|
Šírka materiálu |
≤ 1500 mm |
|
Maximálna hmotnosť cievky |
10 000 kg |
|
Presnosť kŕmenia |
Dĺžka 1000±0,3mm, Uhlopriečka 2000±0,5mm |
|
Rýchlosť výroby |
0-20 m/min, nastaviteľné |
|
Veľkosti stohovania |
Min. šírka 500 mm, Max. šírka 1500 mm; Minimálna dĺžka 600 mm, maximálna dĺžka 3000 mm |
|
Rýchlosť podávania a strihania |
1m≤20m/min alebo závisí od dĺžky produktu |
1. Automatizovaný kompaktný rez na dĺžku linky
Kompaktný rezací stroj KINGREAL STEEL SLITTER sa vyznačuje vysokou úrovňou automatizácie a je schopný rezať na vopred nastavené množstvá a ľubovoľnú dĺžku. Obsluha je mimoriadne jednoduchá; užívateľ jednoducho zadá požadované parametre cez ovládací panel PLC a systém automaticky dokončí celý výrobný proces. Okrem toho spätná väzba signálu kódovača zobrazuje dĺžku produktu v reálnom čase, čím zaisťuje, že každý rezaný plech spĺňa špecifikácie.
Ovládací panel PLC tiež pomáha vypočítať celkovú dĺžku hotového zvitku, čím uľahčuje riadenie výroby a zaznamenávanie údajov. Tento vysoko automatizovaný dizajn výrazne znižuje potrebu manuálneho zásahu, čím sa zlepšuje konzistentnosť a efektívnosť výroby.
2. Efektívna prevádzka s kompaktným rezom na dĺžku
Kompaktný rezací stroj KINGREAL STEEL SLITTER je navrhnutý s ohľadom na efektivitu. Vybavený vysokovýkonnými hydraulickými a chladiacimi systémami zaisťuje, že kompaktná linka s rezom na dĺžku dokáže udržať stabilitu 20 až 22 hodín nepretržitej prevádzky. Vďaka tomu je ideálny pre závody na výrobu ocele vyžadujúce vysoký výkon a vysokú rýchlosť výroby.
Valce z legovanej ocele používané v kompaktnej linke na rezanie na dĺžku sú opracované pomocou presných CNC strojov a tvrdo chrómované pre zvýšenú odolnosť proti opotrebovaniu a dlhú životnosť. Vyrobené z ocele SKD11 a tepelne spracované na tvrdosť 55-60 HRC, nožnice zaručujú ostrie britvy počas celej operácie rezania. To zaručuje vysokú presnosť rezania plechu, správne uhly a minimálne otrepy popri rýchlych strihacích operáciách pre kompaktný stroj na rezanie na dĺžku.
 |
 |
Aby sme lepšie splnili individuálne potreby zákazníkov KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER ponúka prispôsobené výrobné riešenia pre kompaktné stroje na rezanie na dĺžku. Počas procesu navrhovania KINGREAL STEEL SLITTER prispôsobí každý komponent stroja na základe špecifických výrobných požiadaviek zákazníka:
(1) Odvíjač pre kompaktný rez na dĺžku vlasca
Prvým stupňom kompaktného rezacieho stroja je odvíjač, ktorého účinnosť a kvalita nasledujúcich postupov závisí od jeho výkonu. Odvíjačky KINGREAL STEEL SLITTER, navrhnuté tak, aby uspokojili určité potreby zákazníkov, sa môžu prispôsobiť rôznym hrúbkam zvitkov, hmotnostiam, vnútorným a vonkajším priemerom, ako aj iným charakteristikám. Zákazníci si dokonca môžu vybrať jednoramenný alebo dvojramenný odvíjač, čím si vyberú vhodné usporiadanie odvíjača v závislosti od svojich výrobných požiadaviek.
Jednoramenné odvíjače, ktoré manipulujú s pomerne malými cievkami, majú jednoduchší dizajn, ideálne pre menšie dielne. Na druhej strane dvojramenné odvíjače lepšie zvládajú ťažšie alebo väčšie cievky, poskytujú väčšiu stabilitu a lepšiu efektivitu výroby. S týmto prispôsobivým dizajnom môžu spotrebitelia maximalizovať využitie priestoru, minimalizovať kompaktný rez na dĺžku a zaručiť bezpečné a bezproblémové odvíjanie počas výroby.
(2) Nivelačný stroj pre kompaktné rezy na dĺžku
Nivelačný stroj je kritickým kusom kompaktného stroja na rezanie na dĺžku na dosiahnutie ideálnej rovinnosti na kovových materiáloch. Na základe požadovanej rovinnosti povrchu plechu si zákazníci môžu zvoliť počet valcov a stupeň vyrovnania pomocou dizajnu KINGREAL STEEL SLITTER. Zvýšenie počtu valcov zlepšuje výsledky vyrovnávania; preto sa tolerancia vyrovnávania môže upraviť tak, aby vyhovovala.
Pre náročné použitie, ako je napríklad automobilový priemysel, môže byť rovnačka vybavená viacerými valcami, aby bola zaručená rovinnosť povrchu zodpovedajúca priemyselným požiadavkám. Zákazníci si môžu vybrať menej valcov pre aplikácie vyžadujúce menšiu rovinnosť, čím sa znížia náklady na linku kompaktného rezu na dĺžku. Okrem toho konštrukcia vyrovnávacieho stroja umožňuje používateľom optimalizovať pre rôzne hrúbky zvitkov, čím sa zaisťujú ideálne výsledky vyrovnávania pre materiály rôznych materiálov a hrúbok.
(3) Rezacia stanica pre kompaktný rez na dĺžku

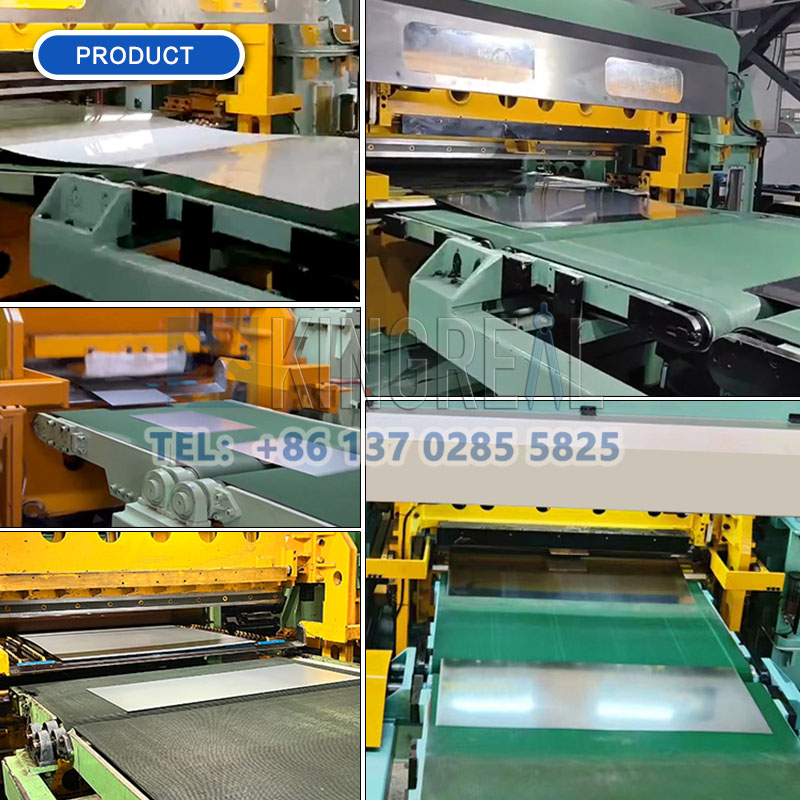

Rezacia stanica je hlavnou súčasťou kompaktného stroja na rezanie na dĺžku a priamo súvisí s kvalitou rezu produktu. KINGREAL STEEL SLITTER ponúka zákazníkom rôzne metódy strihania, vrátane letmého strihania, výkyvného strihania, rotačného strihania a pevného strihania, aby vyhovovala potrebám rezania rôznych tvarov a veľkostí. Zákazníci si môžu prispôsobiť metódu strihania, aby dosiahli optimálnu efektivitu výroby na základe ich špecifických výrobných úloh.

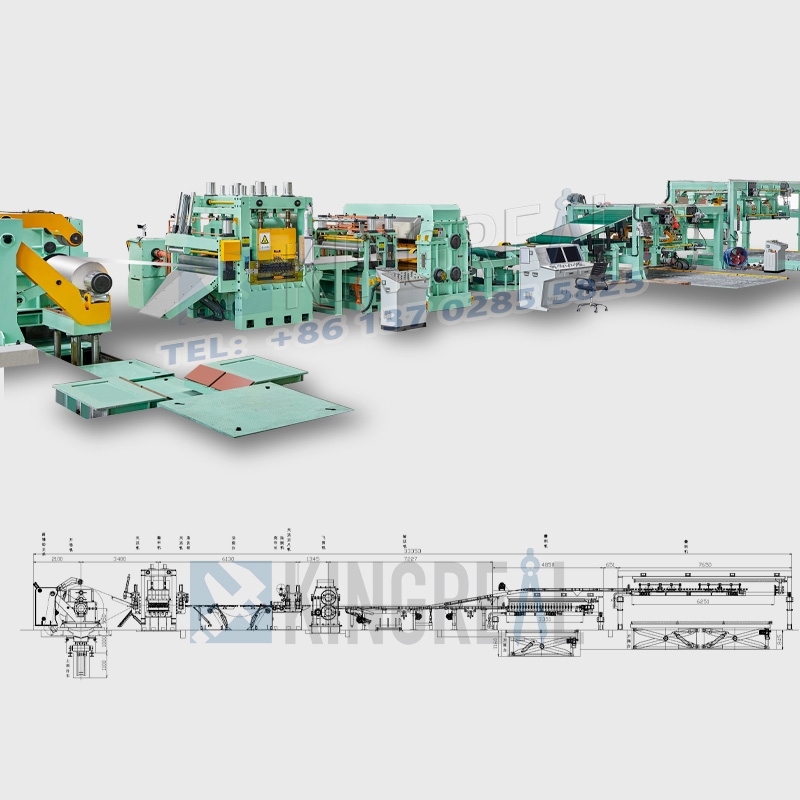

- Letmé strihanie: Ideálne pre rýchle rezanie, zachováva vysokú presnosť rezu pri vysokých výrobných rýchlostiach, vďaka čomu je vhodné pre veľkoobjemovú výrobu.
-Swingové strihanie: Je vhodné na rezanie zložitých tvarov a môže flexibilne spĺňať rôzne požiadavky na rezanie, najmä pri výrobe rôznych tvarov, ako sú obdĺžniky, lichobežníky a rovnobežníky.
-Rotačné strihanie: Používa rotujúce čepele na strihanie, vďaka čomu sú vhodné pre aplikácie vyžadujúce vysoké uhly rezu.
-Pevné strihanie: Má pomalšie rezné rýchlosti a vyžaduje prestoje stroja na spracovanie.
(4) Stohovač pre kompaktný rez na dĺžku
Stohovače zohrávajú dôležitú úlohu pri triedení a stohovaní v kompaktných strojoch na rezanie na dĺžku. Zakladače KINGREAL STEEL SLITTER môžu byť tiež prispôsobené tak, aby vyhovovali výrobným potrebám zákazníkov. Zákazníci si môžu vybrať vhodný počet zakladačov a ich výstupnú rýchlosť, aby vyhovovali potrebám rôznych výrobných mier a temp.
Napríklad vo veľkoobjemových výrobných prostrediach môžu zákazníci vyžadovať viacero stohovacích zariadení na zlepšenie efektivity stohovania, zabezpečenie rýchleho triedenia narezaných plechov a minimalizáciu prestojov. Na druhej strane, malosériová výroba si môže zvoliť jeden zakladač, čím sa znížia investície do kompaktných rezacích liniek a prevádzkové náklady. Konštrukcia zakladača navyše zohľadňuje aj pohodlie obsluhy, čo umožňuje pracovníkom ľahkú manipuláciu a organizáciu hotových výrobkov a zlepšuje efektivitu práce.
 |
 |
