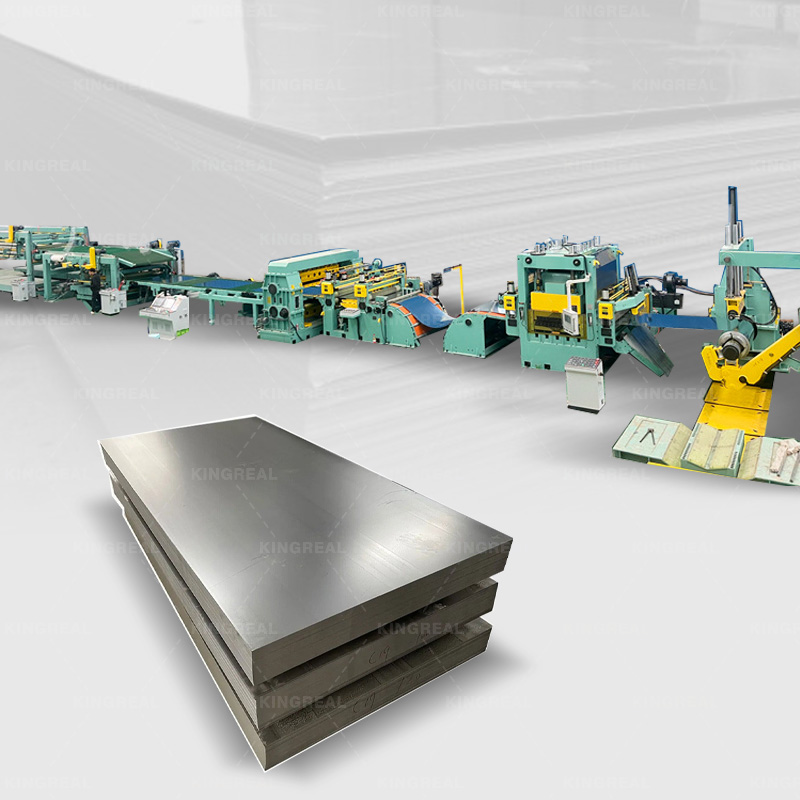

Aby sa maximalizovali výhody pre zákazníkov, v roku 2023 New Design Cut To Length Line Machine navrhol novú kovovú linku na rezanie na dĺžku, ktorá je schopná plne automatizovaného vysokorýchlostného letmého rezu a automatického stohovania.
Video o 2023 novom dizajnovom stroji na rezanie na dĺžku:
Čo je stroj na rezanie na dĺžku?
Pre použitie pri ďalšom spracovaní kovov je kovový rezací stroj KINGREAL určený na strihanie kovových zvitkov rôznych hrúbok na plechy určitej šírky.
Aby sa zabezpečilo efektívne fungovanie výrobnej linky, výrobné linky narezané na dĺžku zvyčajne obsahujú rôzne výrobné nástroje. Kovy s hrúbkou4-10 mmalebo hrubšie sa často spracovávajú pomocou kovových strihacích liniek.
Aký je náš nový dizajn?
Aby sa zvýšila rýchlosť výroby linky, KINGREAL navrhol a optimalizoval lietajúci nožnicový stroj, ktorý je schopný strihať s neprerušovanou presnosťou a zvyšovať rýchlosť od20 m/min až 80 m/min.
Rýchly strih má veľmi špecializované požiadavky na kvalitu a dizajn dielu, a to tak na zabezpečenie kvality výrobku, ako aj na zvýšenie rýchlosti výroby.
Posledná časť CTL linky môže byť voliteľne vybavená automatickým stohovacím zariadením, ktoré umožňuje automatické stohovanie listov. Znížiť náklady na pracovnú silu a zlepšiť efektivitu výroby.
HMI displej je elektronický riadiaci systém s Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider a ďalšími poprednými značkami.
Pracovný proces stroja na rezanie na dĺžku:
Hydraulický odvíjač → Prítlačný podávací valec → Vysoko presný vyrovnávač → Stroj na strihanie mušiek → Vykladací stôl / Automatický stohovací stôl
Hlavné prvky línie rezu na dĺžku
Maximálna nosnosť hydraulickej konzoly KINGREAL na odvíjanie a podopieranie zvitkov je 15 ton.
Odvíjač je výsuvný a vďaka hydraulickým valcom je vhodný pre vnútorný priemer cievky. Má pripevnené konzolové rameno.
Pre vysokú rýchlosť posuvu a presné nastavenie dĺžky je rovnačka KINGREAL poháňaná servomotorom. Na ovládanie ovládacej konzoly sa používa programovateľné ovládanie.
Pohonný systém: synchronizovaný dopravný pás na podávacie valčeky, 15KW servomotor, presný redukčný pohon
Komponenty pneumatického systému zahŕňajú zdroj plynu (ktorý dodáva dopytujúci), časti spracovania zdroja plynu, salennoid, súvisiace potrubia a tlakové fľaše atď.
Na vytvorenie salennoidu a ďalších komponentov sa používajú vysokokvalitné materiály.
Technické údaje: Výkon zdroja vzduchu: 1m3/min, rozsah tlaku: 0,4–0,6 MPa.
Technická špecifikácia stroja na rezanie na dĺžku
|
Typ stroja |
Odrežte na dĺžku čiary |
|
Materiál cievky |
Kovová cievka (iné je možné prispôsobiť |
|
Hrúbka cievky |
0,5-10 mm |
|
Šírka cievky |
600-2000 mm |
|
Vnútorný priemer cievky |
500/610 mm |
|
Vonkajší priemer cievky |
≤ 2000 mm |
|
Rýchlosť rezania |
10-70 m/min |
|
Strih na dĺžku Presnosť |
±1,5 mm |
|
Strihajte na rozsah dĺžky |
500-4000 mm |
|
Rovinnosť vyrovnávania listu |
≤±1,5mm/m² |
Dobré využitie línie rezania kovu na dĺžku
- Cievka musí byť umiestnená správne, aby sa zachovala rovnováha hmotnosti. Pred resetovaním musí vozík cievky upevniť a utiahnuť cievku do odvíjača.
- Ak chcete zabrániť otvoreniu hlavy cievky, pred otvorením balenia cievky stlačte hlavu cievky pomocou trakčného valčeka.
- Obsluha nesmie stáť na cievke, keď je stroj v prevádzke.
