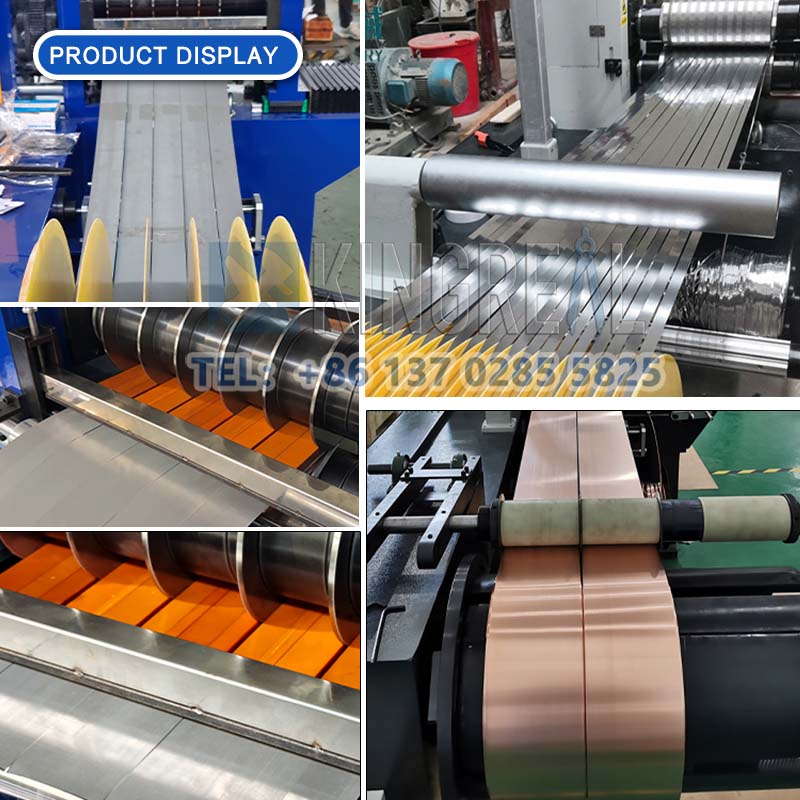

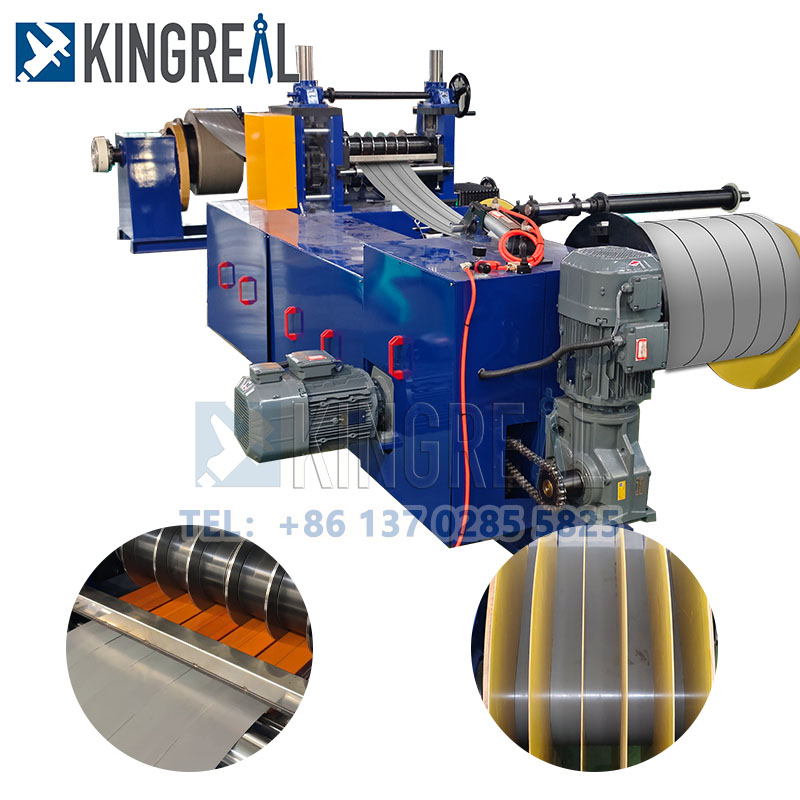

Kingreal Steel Slitter ponúka aJednoduchý strihovací stroj na cievkuPre zákazníkov s nižším rozpočtom. Táto jednoduchá línia rozrezávania cievok sa primárne používa na rozrezávanie širokých cievok na úzke prúžky prispôsobené potrebám zákazníka a potom ich previnie na výrobnú linku.
Tento jednoduchý stroj na rozrezávanie cievok je navrhnutý tak, aby vyhovoval potrebám zákazníkov s nižšou presnosťou a požiadavkami na šírku cievky. Kingreal Steel Slitter tiež ponúka zjednodušenú verziu jednoduchej línie rozrezávania cievok. Tento jednoduchý stroj na rozrezávanie cievok minimalizuje požiadavky na vybavenie a zároveň uspokojuje potreby jednoduchej línie rozrezávania cievok.
Jednoduchý stroj na rozrezávanie cievok, ako aj štandardný kovový škrtiaci stroj dokážu spracovať rôzne kovové materiály, vrátane uhlíkovej ocele valcovanej za studena a teplouhlej ocele, kremíkovej ocele, cínovej dosky, nehrdzavejúcej ocele a potiahnutých materiálov atď., Ktoré zabezpečujú presnú rezanie a automatickú prevádzku.
Zaťaženie cievky → Odpadanie → Ztlačenie → Strih → Služba → Vedenie → Presúvanie → Prevíjanie šrotu → Služba → Napätie → Opakovanie → Zakladanie cievok vykladanie cievok →
Model
Hrúbka materiálu (mm)
Šírka materiálu (mm)
Počet prúžkov
Rýchlosť
Váha
Poznamenať
Model 1
0,1-1
80-350
8-30
50-100
3
Technické parametre a konfigurácia zariadenia je možné určiť podľa potrieb zákazníka
Model 2
0,2-2
80-350
6-30
50-150
3
Model 3
0,2-2
80-450
6-30
50-150
5
Model 4
0,2-2
80-650
6-30
50-150
7
Model 5
0,2-2
80-800
6-30
50-150
7
Model 6
0,1-1
500-1300
12-30
50-200
7/15
Model 7
0,3-2
500-1600
12-30
50-200
7/15
Model 8
0,3-3
500-1600
8-30
50-180
15
Model 9
0,3-3
900-1800
8-30
50-180
20
Model 10
1-4
900-1600
6-30
50-120
20
Model 11
1-6
900-1600
6-30
30-80
30
Model 12
2-12
900-1600
5-30
20-50
30
a. Hydraulická nakladacia cievka na zaťaženie cievok pre jednoduchý stroj na rozrezanie cievok
1. Hlavné komponenty: zváraná oceľová konštrukcia, pohybujúce sa kolesá, štyri vodiace stĺpy, hnací hriadeľ atď.
2. Maximálne zaťaženie: 10 ton, 1,1 kW cykloidný motor pinwheel, cestovná rýchlosť 6 m/min.
3. Hydraulická jazda: Môže zdvíhať cievky pod 10 ton nahor a nadol, s maximálnym zdvihom 500 mm. Hydraulický valec: FA-φ125 mm (jedna sada).

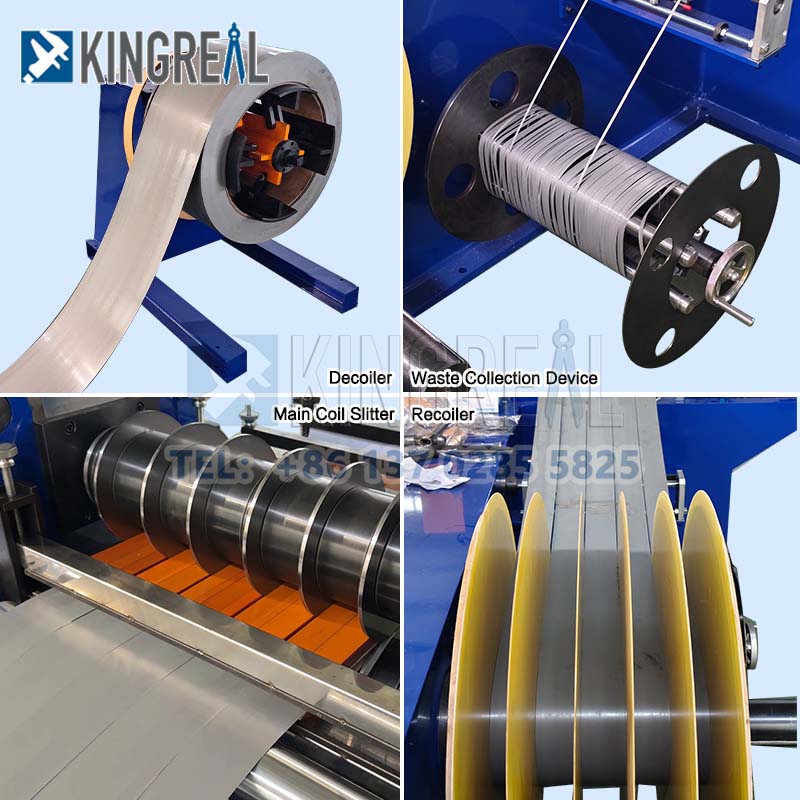

b. Hydraulický deviler pre jednoduchú líniu rozrezávania cievok
1) Hlavné komponenty: zváraná oceľová konštrukcia, štyri klenuté čepele, klinová posuvná základňa, tŕň, bočné dosky, ložiská, ložiskové sedadlo, pneumatická kotúčová brzda atď.
2) Rozsah expanzie a stiahnutia: φ460 mm až φ520 mm × 850 mm.
3) Maximálne zaťaženie: 10 ton.
4) Hydraulická jazda: Expanzia a stiahnutie sa vykonávajú pomocou hydraulických valcov push-pull; Hydraulické valce: FA-φ200 mm (1 set)
5) Výkon motora: 4,0 kW cykloidný motor pinwheel + menič, reťazovo riadené krmivo
6) tlačový valček: 1,1 kW motor cykloidného kolesa
c. Hydraulická oporná rameno pre jednoduchý stroj na rozrezanie cievok
Účel: Podporuje hlavné rameno Decoiller a zvyšuje rotačnú zotrvačnosť viaočky.
Štruktúra jednej ramena, hydraulické valce a spustenie.
Počas odvíjania stúpa oporné rameno na podporu ramena Decoiller; Počas nakladania zostupuje podporné rameno.
d. Peeler, tlačový valček, hydraulický strih pre jednoduchú šnurujúcu líniu cievok
Hlavná konštrukcia: Zváraná oceľová doska
Tlačový valček: φ250 × 1050 mm, bezšvová trubica, polyuretánový gumový náter, 18,5 kW konvenčný motor s variabilnou frekvenčnou pohonom
Hydraulický strih: Zváraný oceľový doskový rám, odliata oceľová čepeľ
Cutter: štvorstranná čepeľ, materiál: CR12Mov, tvrdosť: 60 ± 1
Hydraulický pohon: hydraulický valec: fa-φ 100 mm, 2 sady
e. Pracujúca jama a most pre jednoduchý stroj na rozrezanie cievok
Hlavná konštrukcia: Zváraná oceľová doska
Hydraulická jazda: Ca-φ80 mm, 1 sada hydraulických valcov riadi zdvíhanie a spúšťanie mostov
f. Manuálne bočné príručky pre jednoduchú líniu rozrezávania cievok
1. Hlavné komponenty: oceľová doska, zostava valca, polyuretánové gumové koleso, ručné koleso, elektrické nastavenie atď.
2. Bočné vodiace valčeky: Materiál: CR12MOV, vysoké teploty a temperované, HRC 580-620, 2 valce na každej strane

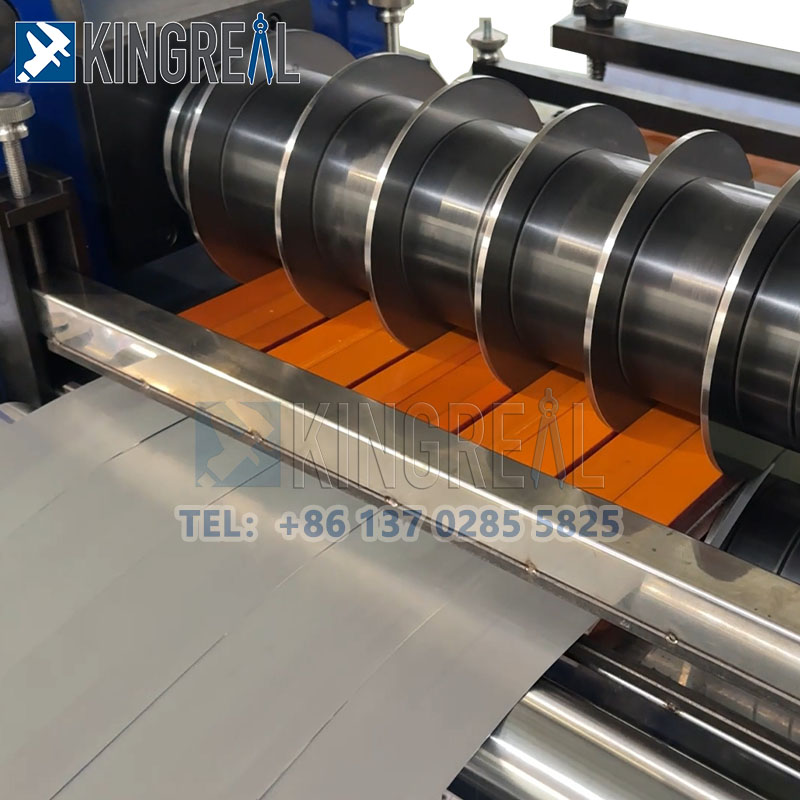

g. Rezanie stroja pre jednoduchú šnurujúcu líniu cievok
1. Hlavné komponenty: Štruktúra oceľovej dosky, odliatok, synchrónna prevodovka, zdvíhací mechanizmus, spojka spojky, univerzálny kĺb atď.
2. Rezačka hriadeľa: 40Cr, φ140 x 1050 mm, T-slot 28 mm, stredne frekvenčné ochladenie a temperovanie, zem, tvrdý chróm ošetrený, hĺbka štrbiny 16 mm.
3. Vonkajší priemer rezača: φ280 mm (kupujúci kupujúci)
4. Metóda fixácie: uzamknutie nožov s orechmi
5. Jedna nastavovacia konzola na upevnenie drevených prúžkov
6. Bočné panely Majú elektrický, strihový hriadeľ a spodná elektrická synchrónne
7. Striaci motor: 45 kW AC Motor + Inverter
h. Samostatný šrotový navíjač pre jednoduchý stroj na rozrezanie cievok
Hlavné komponenty: zváraná oceľová štruktúra dosiek, vodiace valčeky
Obojstranný šrot, teleskopický mechanizmus, automatický výtok, AC Motor + Inverter Drive
i. Pracujúca jama a most pre jednoduchú líniu rozrezávania cievok
Hlavný rám: Zváraná oceľová doska štruktúra
Hydraulická jazda: Hydraulický valec ovláda, mostík a nižšie: CA-φ80 mm (1 set)
J. Platnica napínacia stanica pre jednoduchý stroj na krájanie cievok
Hlavná konštrukcia: oceľová doska, oddeľujúci valček, Pu guma
Napínacia podložka: vlny potiahnuté
Valček: φ500 mm, potiahnuté puumou
Hydraulická jazda: riadi zdvíhanie a zníženie dosky; Hydraulický valec: FA-φ100 mm (2 sady)
k. Hydraulický cievok, hydraulický vyhadzovač pre jednoduchú líniu rozrezávania cievok
Hlavné komponenty: zváraná oceľová konštrukcia, štyri oceľové doštičky, klinová posuvná základňa, tŕň, bočné doštičky, ložiská, ložiskové bloky, push-pull hydraulický valec, redukcia prevodovky, hydraulický vyhadzovač, pneumatická brzda atď.
Rozsah rozpadu priemeru: φ480 mm až φ508 mm × 850 mm
Hydraulický valec push-pull: fa-φ150 mm
Maximálna kapacita zaťaženia: 10 ton
75 kW AC Motor + Inverter
Ø80 mm tlačové rameno, hydraulicky zdvihnuteľné
l. Hydraulická oporná rameno pre jednoduchý stroj na rozrezanie cievok
Účel: Podporuje hlavné rameno cievok a zvyšuje rotačnú zotrvačnosť cievok.
Štruktúra jednej ramena, hydraulicky zdvihnuteľná
Počas narážania sa oporné rameno zdvíha smerom nahor, aby podopreli rameno cievok; Počas vykladania sa oporné rameno zdvíha smerom nadol.
m. Hydraulický vykladací vozík pre jednoduchú líniu rozrezávania cievok
1) Hlavné komponenty: zváraná oceľová konštrukcia, cestovné kolesá, štyri vodiace stĺpy, hnací hriadeľ atď.
2) Maximálna kapacita zaťaženia: 10 ton, 1,1 kW cykloidný motor pinghel, cestovná rýchlosť: 6 m/min.
3) Hydraulická jazda: schopná zdvíhať cievky až do 10 ton s maximálnym zdvihom 500 mm. Hydraulický valec: FA-φ125 mm, jedna sada.
N.hydraulický systém pre jednoduchý stroj na rozrezanie cievok
Hlavné komponenty: 300 kg zváraná oceľová doska olejová nádrž, rôzne hydraulické ventily a dosky olejových obvodov.
Hydraulický hnací výkon: motor Er triedy E 11 kW, 30 ml posunu, normálny tlak: 70 kg/cm², maximálny tlak: 140 kg/cm².
o. Elektrický riadiaci systém pre jednoduché špionážne vedenie cievok
1) Jedna hlavná kontrolná konzola a dve pomocné ovládacie skrinky uľahčujú nakladanie a vykladanie cievky.
2) napájanie: trojfázová 380V ± 10%, 50 Hz ± 1Hz
3) Hlavné komponenty a aplikácie: Celá čiara pozostáva z hlavnej konzoly riadenia, pomocnej ovládacej konzoly pre Decoater, pomocnej ovládacej konzoly pre spätný systém a elektrickú reguláciu skrinky. Celá jednoduchá línia na rozrezávanie cievok využíva centralizované ovládanie. Hlavná ovládacia konzola obsahuje digitálny displej, nastavovanie vysokej a nízkej rýchlosti, manuálne kŕmenie, kontinuálne krájanie a funkcie alarmov poruchy. Všetky komponenty sa dovážajú alebo od známych domácich značiek. Riadiaci systém dotykovej obrazovky uľahčuje nastavenie a nastavenie rýchlosti a ďalších parametrov. Môže ľahko prepínať medzi manuálnymi, samostatnými a automatickými režimami a môže kedykoľvek monitorovať pracovný stav každého komponentu, aby sa zabezpečila bezpečná a efektívna prevádzka celého celéhoJednoduchá línia rozrezávania cievok.
 |
 |
 |
