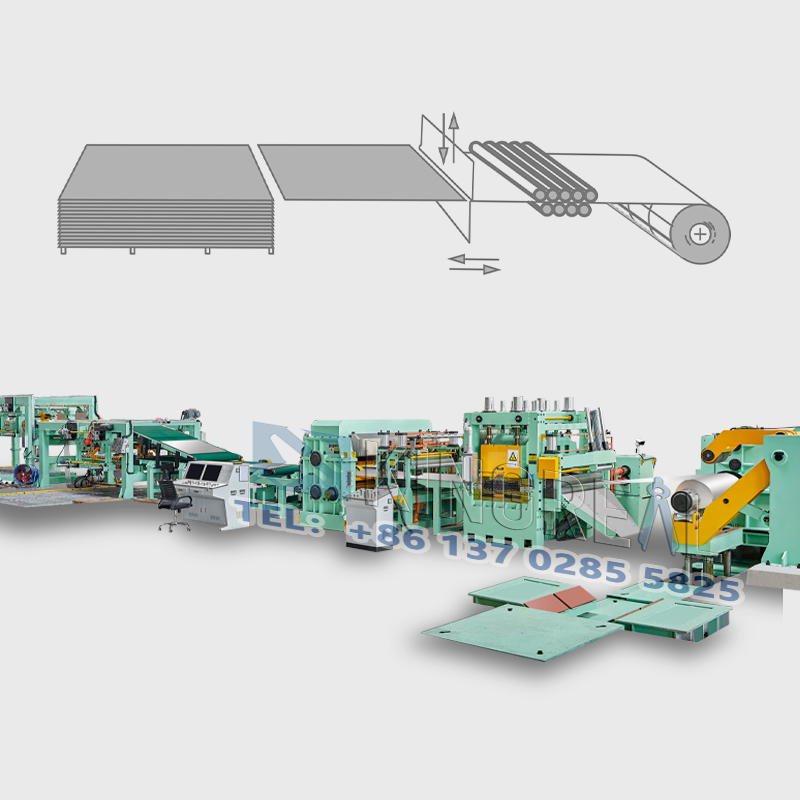

Linka na rezanie plechu na dĺžku sa používa na rezanie plechov zo zvitku na plech, vyrovnávanie plechov a po operácii rozrezania na ukladanie plechu na pozdĺžnu linku. Štandardná linka na rezanie kovu sa skladá z odvíjača, rovnačky, podávacej, strihacej jednotky a stohovacej jednotky.
Video o stroji na rezanie kovov na dĺžku
Popis stroja na rezanie kovu na dĺžku
KINGREAL STEEL SLITTER kovrezať na dĺžku stroj jedizajn na strihanie kovových zvitkov rôznych hrúbok na plechy špecifikovanej šírky na ďalšie spracovanie kovov.
Linka na rezanie kovu na dĺžku zvyčajne zahŕňa viacero výrobných zariadení na zabezpečenie efektívnej prevádzky výrobnej linky. Kovové narezané čiary sa zvyčajne používajú na spracovanie kovových materiálov s hrúbkou 0,3 až 12 mm alebo hrubšou, s maximálnou hrúbkou 25 mm. Ak požadujete spracovanie zvitkov špecifickej hrúbky, kontaktujte KINGREAL STEEL SLITTER. Inžinieri KINGREAL STEEL SLITTER poskytnú po dôkladnej konzultácii prispôsobené riešenie stroja na rezanie kovu na dĺžku.
Kovová linka narezaná na dĺžku sa zvyčajne skladá z presných komponentov, ako je odvíjač, rovnačka, podávač, strihacia jednotka a stohovacia jednotka. Okrem toho PLC systém stroja na rezanie kovu na dĺžku zobrazuje informácie, ako je dĺžka, počet rezov a rýchlosť. Po dosiahnutí zákazníkom nastaveného počtu rezov sa linka na rezanie kovu na dĺžku automaticky zastaví, čo demonštruje svoju výnimočnú inteligenciu.
Okrem kovových rezaných liniek KINGREAL STEEL SLITTER tiež navrhuje rôzne kovové rezané linky pre rôzne materiály a rôzne výrobné charakteristiky a potreby, ako napr.
1. Nerezová oceľ narezaná na pozdĺžnu čiaru
2. Oceľ narezaná na dĺžku čiary
3. Odrežte na dlžku dĺžky s orezaním
4. Kovový rez na dĺžku linky s automatickým stohovaním
5. Kombinácia rezaných a kovových línií narezaných na dĺžku
Pracovný postup stroja na rezanie kovu na dĺžku
Vozík na cievky → Odvíjač → Podávanie valčekom s prítlačným podávačom → Vysoko presné vyrovnávacie zariadenie → Rezanie s pevnou dĺžkou → Vykladací stôl / Automatický stohovací stôl

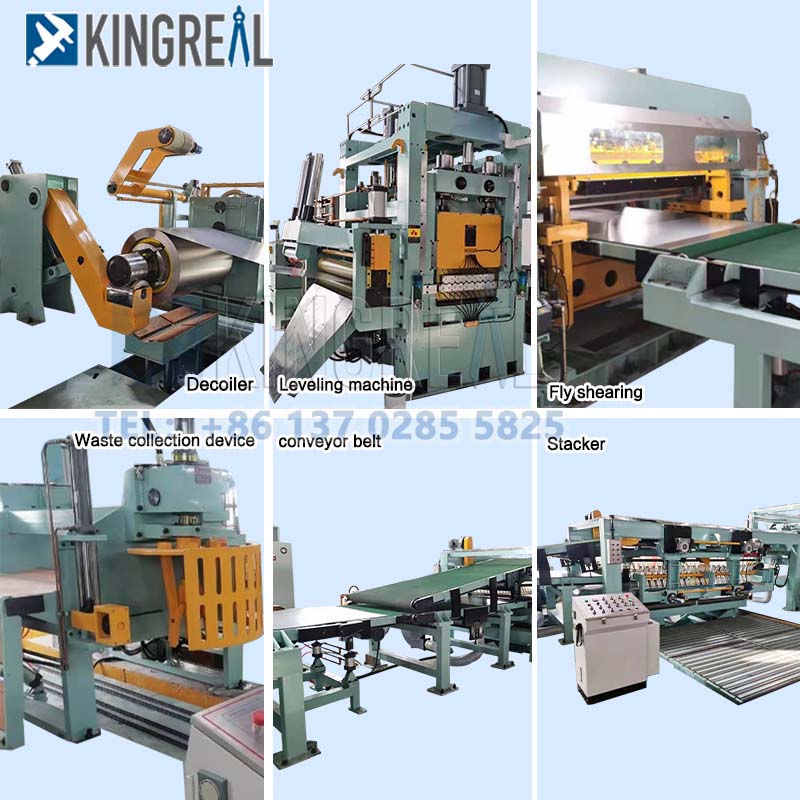

Detail hlavných komponentov kovového rezu na dĺžku čiary
Hydraulická konzola KINGREAL STEEL SLITTER je navrhnutá tak, aby podporovala cievku a vykonávala odvíjanie, ktorej maximálna kapacita je 15 ton.
Hydraulické valce sa používajú na to, aby bol odvíjač zatiahnuteľný a vhodný pre vnútorný priemer cievky. Je vybavená konzolovým ramenom.
Zarovnávačka KINGREAL STEEL SLITTER je riadená servomotorom pre vysokorýchlostný posuv a presné nastavenie dĺžky. Obsluha sa vykonáva na ovládacej konzole s programovateľným ovládaním.
Spôsob pohonu: 15KW servomotor, presný redukčný pohon, synchronizovaný dopravný pás na podávacie valčeky
Režim strihania vrátane hydraulických nožníc hore a dole, s automatickým strihaním s priamym signálom podávača. Použitie rezných materiálov na úpravu medzery, tepelné spracovanie môže bezpečne strihať 2 mm oceľový plech.
Pneumatický systém pozostáva zo zdroja plynu (zabezpečí ho záujemca), komponentov na spracovanie zdroja plynu, Salennoidu, súvisiacich potrubí a tlakových fliaš atď.
Salennoid a ďalšie komponenty sú vyrobené z vysoko kvalitných produktov.
Technické parametre: Tlak zdroja vzduchu: 0,4-0,6Mpa. výkon: 1m³/min.
Zoznam vybavenia stroja na rezanie kovu na dĺžku
Auto s hydraulickou cievkou
- Hydraulický odvíjač
- Hydraulické vstupné vedenie
- Štyri / šesť vysoko nivelačných strojov
- Prstencový most
- Bočná vodiaca kladka
- CNC stroj na vyrovnávanie servoposuvov
- Merací systém
- Strihač
- Dopravný stôl
- Pneumatické vykladacie zariadenie
- Hydraulický zdvíhací stôl
- Rozkladanie auta
- Strihač
- Pneumatický systém
- Riadenie PLC elektrického systému
Špecifikácia stroja na rezanie kovov na dĺžku
|
Typ stroja |
Kov Zrezaný na dĺžku čiary |
|
Materiál cievky |
Kovová cievka (iné je možné prispôsobiť |
|
Hrúbka cievky |
0,5-10 mm |
|
Šírka cievky |
600-2000 mm |
|
Vnútorný priemer cievky |
500/610 mm |
|
Vonkajší priemer cievky |
≤ 2000 mm |
|
Rýchlosť rezania |
10-70 m/min |
|
Strih na dĺžku Presnosť |
±1,5 mm |
|
Strihajte na rozsah dĺžky |
500-4000 mm |
|
Rovinnosť vyrovnávania listu |
rezať na dĺžku stroj je |
Aby sme zabezpečili linky na rezanie kovov na dĺžku, ktoré plne spĺňajú výrobné potreby zákazníkov spoločnosti KINGREAL STEEL SLITTER, spoločnosť KINGREAL STEEL SLITTER prispôsobuje riešenia výroby strojov na rezanie kovov na dĺžku na základe špecifických výkresov a požiadaviek našich zákazníkov, vrátane hrúbky materiálu, materiálu, šírky, požadovanej rýchlosti a rozsahu výroby. Nasledujú niektoré vybrané možnosti výroby kovových línií narezaných na dĺžku:
Stroj na rezanie kovu na dĺžku s laminovacím zariadením
Na splnenie prísnych požiadaviek zákazníkov KINGREAL STEEL SLITTER na hladkosť povrchu plechu môže KINGREAL STEEL SLITTER vybaviť linky narezané na požadovanú dĺžku laminovacím zariadením. Pred vstupom kovového zvitku do strihacieho stroja sa na povrch nanesie vrstva filmu, ktorá zabráni jeho poškriabaniu ostrými čepeľami počas procesu strihania.
Kovový stroj na rezanie na dĺžku s dvojitými rovnačkami
Na splnenie prísnych požiadaviek zákazníkov KINGREAL STEEL SLITTER na rovinnosť plechu a úsporu času pri následnom sekundárnom spracovaní, KINGREAL STEEL SLITTER vybavuje stroje na rezanie kovov na dĺžku dvojitými vyrovnávačmi. Kovová cievka prechádza dvoma krokmi vyrovnávania, čím sa zabezpečuje maximálna rovinnosť.
Kovová rezaná na dĺžku vybavená dvojitými stohovacími stolmi
Na zlepšenie celkovej efektívnosti počas výrobného procesu stroja na rezanie kovu na dĺžku môže KINGREAL STEEL SLITTER vybaviť linku na rezanie kovu na dĺžku dvojitými stohovacími stolmi. Tento systém zvyšuje rýchlosť stohovania plechu a zároveň zabezpečuje vysokú kvalitu.
náse a pozornosť kovu rezané na dĺžku čiary
1. Cievka by mala byť umiestnená správne, aby sa udržala rovnováha hmotnosti. Vozík cievky musí upevniť a napnúť cievku do odvíjača predtým, ako sa dá resetovať.
Jedna je letecká, priamo na letisko Foshan alebo Guangzhou Airport. Ďalší je vlakom, priamo na stanicu Foshan alebo Guangzhou.
3. Keď je stroj v chode, operátor nesmie stáť na cievke.
