A jednoducho odrežte na dĺžku čiaryje kľúčovým zariadením na spracovanie zvitkov, ktoré je určené na horizontálne rezanie surovín podľa potrieb zákazníka a ich prípravu na následné tvarovacie procesy. Materiál spracovaný jednoduchou linkou na rezanie na dĺžku sa zvyčajne používa na jeden proces tvarovania, ako je lisovanie plechu, ohýbanie a tvarovanie naťahovaním. Jednoducho narezané linky sú široko obľúbené kvôli ich malým rozmerom a vhodnosti na spracovanie tenkých, ľahkých kovových materiálov, vďaka čomu sú obzvlášť vhodné pre malosériovú výrobu alebo pre tých, ktorí sú v tomto odvetví noví.

Tento článok podrobne popisuje základnú konfiguráciu jednoduchého strihu na dĺžku, dúfajúc, že ​​poskytne cennú referenciu.

Popis Jednoducho orezať na dĺžkovú čiaru

Jednoduchý strih na dlhé líniesú špeciálne navrhnuté na spracovanie relatívne ľahkých kovových materiálov. Ich výrobná rýchlosť je pomalá a tuhosť rámu stroja sa relatívne ľahko udržiava. Navyše, jednoducho narezané linky zaberajú vzhľadom na ich nízku inštalovanú kapacitu relatívne malú plochu, vďaka čomu sú ideálne pre malosériovú výrobu. Avšak so zvyšujúcou sa šírkou plechu, hrúbkou materiálu a hmotnosťou zvitkov si zvýšená rýchlosť výroby vyžaduje výrazné zvýšenie bezpečnostných rezerv, čo predstavuje výzvu pre zjednodušený dizajn.

, vďaka svojej flexibilite, kompaktným rozmerom a vysokému stupňu automatizácie sú ideálnou voľbou pre mnohé malé a stredné podniky a nových účastníkov v tomto odvetví. Racionálnou konfiguráciou každého komponentu môžu jednoduché línie narezané na dĺžku uspokojiť potreby spracovania rôznych materiálov a zlepšiť efektivitu výroby. Hlboké pochopenie potrieb zákazníkov navyše pomôže výrobcom poskytovať presnejšie riešenia liniek s jednoduchým rezom na dĺžku, čím sa zabezpečí medzera na konkurenčnom trhu.

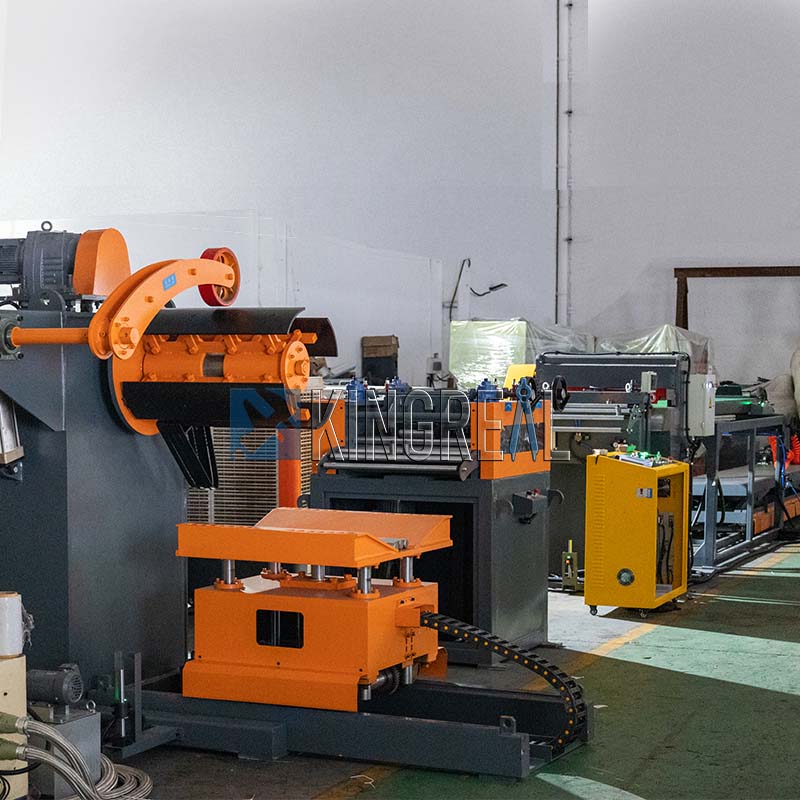

Jednoduchá linka na rezanie pozostáva predovšetkým z nezávislého odvíjača, rovnačky, CNC servo valčekového podávača a stroja na rezanie na dĺžku. Celý proces nakladania, odvíjania, vyrovnávania, podávania a rezania linky je automatizovaný. Aby sme vám pomohli lepšie porozumieť tomuto typu jednoduchého strihu na dĺžku, na YouTube bola zverejnená jednoducho strihaná línia navrhnutá a vyvinutá inžiniermi KINGREAL STEEL SLITTER. Môžete rýchlo zobraziť obsah.

Základná konfigurácia linky jednoduchého rezu na dĺžku

Pri prvotnej výrobe materiálov ajednoducho odrežte na dĺžku čiaryje navrhnutý tak, aby zachoval základné funkcie zodpovedajúcej výrobnej linky. Najmä pri jednoduchom reze na dĺžku môžu rôzne kombinácie spĺňať rôzne výrobné potreby. Pochopenie špecifických potrieb zákazníka je preto základom pre vývoj optimálnej konfigurácie stroja.

●Vkladací a vodiaci systém materiálu pre jednoduché rezanie na dĺžku čiary

Návrh systému nakladania a vedenia materiálu ajednoduchý strih na dĺžku línieJednoduchá linka na rezanie pozostáva predovšetkým z nezávislého odvíjača, rovnačky, CNC servo valčekového podávača a stroja na rezanie na dĺžku. Celý proces nakladania, odvíjania, vyrovnávania, podávania a rezania linky je automatizovaný. Aby sme vám pomohli lepšie porozumieť tomuto typu jednoduchého strihu na dĺžku, na YouTube bola zverejnená jednoducho strihaná línia navrhnutá a vyvinutá inžiniermi KINGREAL STEEL SLITTER. Môžete rýchlo zobraziť obsah.

Pre korekčnú sekciu musí návrh zvoliť vhodnú veľkosť a rozmiestnenie korekčného kotúča na základe hrúbky materiálu a zároveň určiť výkon korekčného stroja na základe výrobnej rýchlosti. Požiadavky zákazníka na rovinnosť ovplyvnia aj počet, rozmiestnenie a spôsob pohonu korekčných koliesok. Inžinieri KINGREAL STEEL SLITTER ako jednoduchý výrobca šnúr na dĺžku slúžiaci na medzinárodnom trhu plne zohľadnili dôraz medzinárodného trhu na bezpečnosť pri navrhovaní stredového držiaka materiálu a korekčného regulátora rýchlosti pre jednoducho narezanú šnúru.

Podávacia časť linky s jednoduchým rezom na dĺžku je vybraná výlučne na základe požiadaviek zákazníka na rezanie na dĺžku a efektívnosti plošného materiálu. V závislosti od zdroja energie môže byť napájacia časť nakonfigurovaná s riadením striedavých otáčok, riadením jednosmerného motora alebo ovládaním servomotora. Pre konštrukčné prierezové aplikácie so zlou kvalitou materiálu a veľkými toleranciami rezu na dĺžku je možné použiť obvod pozostávajúci z korekčného napájacieho zdroja, frekvenčného meniča a dĺžkového snímača na priame rezanie na dĺžku. Pre hrubšie a pevnejšie materiály s nižšími výrobnými nárokmi je dobrou voľbou aj kombinácia jednosmerného motora a dĺžkového enkodéra. Pre materiály vyžadujúce vysokú rýchlosť, vysokú výrobnú kapacitu a vysoký stupeň automatizácie sa odporúča servo-založený systém rezania na dĺžku.

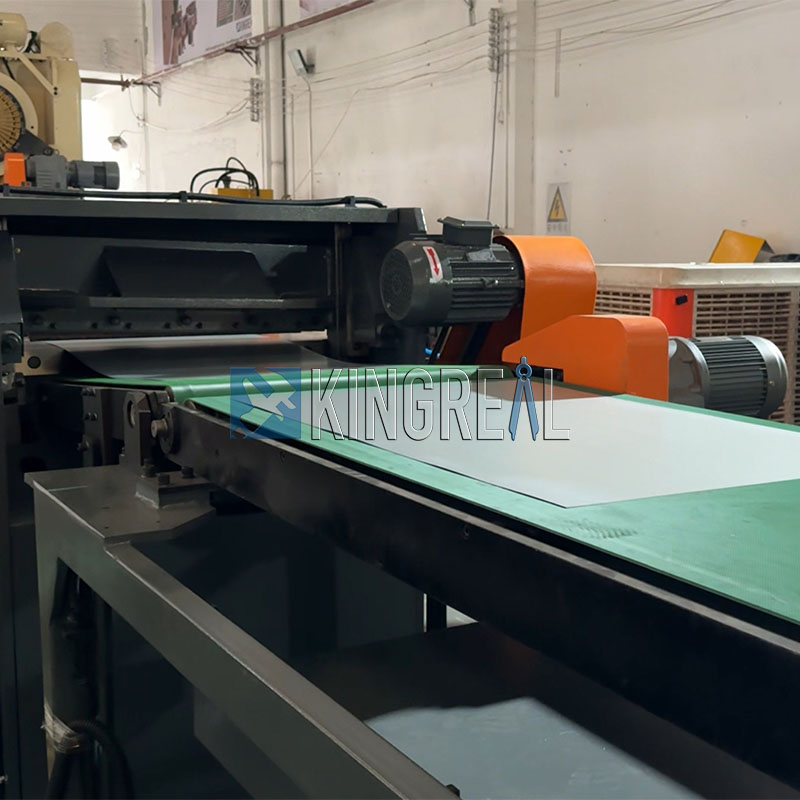

● Strihacia časť pre jednoduché rezanie na dĺžku vlasca

Strihacia časť linky s jednoduchým rezom na dĺžku je primárne kategorizovaná do niekoľkých typov, vrátane vstavaných nožníc s hlavou na linke s jednoduchou dĺžkou, mechanických (hydraulických) nožníc a vysokorýchlostných nožníc s pneumatickou spojkou (alebo hydraulických vysokorýchlostných nožníc). Pre jednoduché strihané línie s nízkymi výrobnými požiadavkami je možné použiť priamo nožnice na hlavu. Pre nízko až stredne náročné kovové rezané línie so širokými materiálovými šírkami a širokým rozsahom hrúbok sú vhodnejšie mechanické nožnice alebo hydraulické nožnice. Pre aplikácie s vyššími požiadavkami na strih a určitú požiadavku na rýchlosť je potrebné zvážiť vysokorýchlostné nožnice s pneumatickou spojkou alebo hydraulické vysokorýchlostné nožnice.

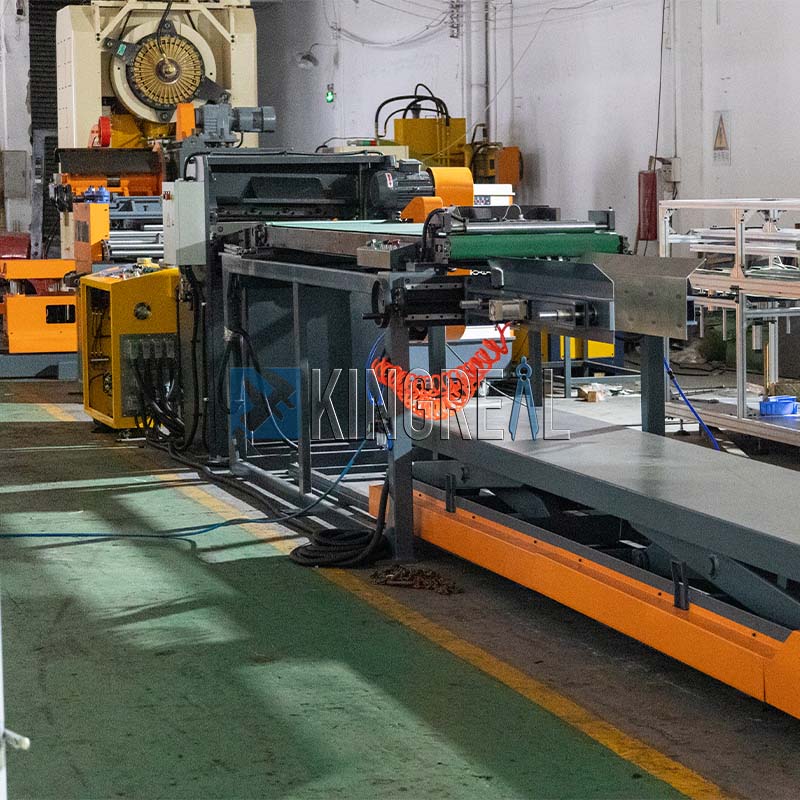

●Metóda zberu produktov pre jednoduché rezanie na dĺžku linky

Spôsob zberu produktov pre ajednoduchoodrežte na dĺžku čiaryzávisí od konkrétnych potrieb zákazníka pre daný typ linky. Metódy zberu možno všeobecne kategorizovať ako ručný zber, jednoduchý zdvíhací zber a automatickú paletizáciu. Pre interné zariadenia s tenšími materiálmi, kratšími reznými dĺžkami a nižšími objemami výroby sú bežnými možnosťami ručný zber a paletizácia. Pri jednoduchom reze na dĺžku, ak dĺžka rezu presahuje 600 mm a presahuje rozsah ručného uchopenia, možno zvážiť vyzdvihnutie vysokozdvižným vozíkom. Pre veľkoobjemovú výrobu alebo dodávateľov materiálov, ktorí potrebujú spracovať materiály s veľkými variáciami šírky a dĺžky, je automatická paletizácia optimálnou voľbou.

jednoduchosťy rez na dĺžku čiarys, vďaka svojej flexibilite, kompaktným rozmerom a vysokému stupňu automatizácie sú ideálnou voľbou pre mnohé malé a stredné podniky a nových účastníkov v tomto odvetví. Racionálnou konfiguráciou každého komponentu môžu jednoduché línie narezané na dĺžku uspokojiť potreby spracovania rôznych materiálov a zlepšiť efektivitu výroby. Hlboké pochopenie potrieb zákazníkov navyše pomôže výrobcom poskytovať presnejšie riešenia liniek s jednoduchým rezom na dĺžku, čím sa zabezpečí medzera na konkurenčnom trhu.

KINGREAL STEEL SLITTER dúfa, že vám tento článok pomôže pochopiť základnú konfiguráciu jednoduchého strihu na dĺžku. Ak máte ďalšie otázky alebo otázky, kontaktujte KINGREAL STEEL SLITTER pre ďalšiu diskusiu.
