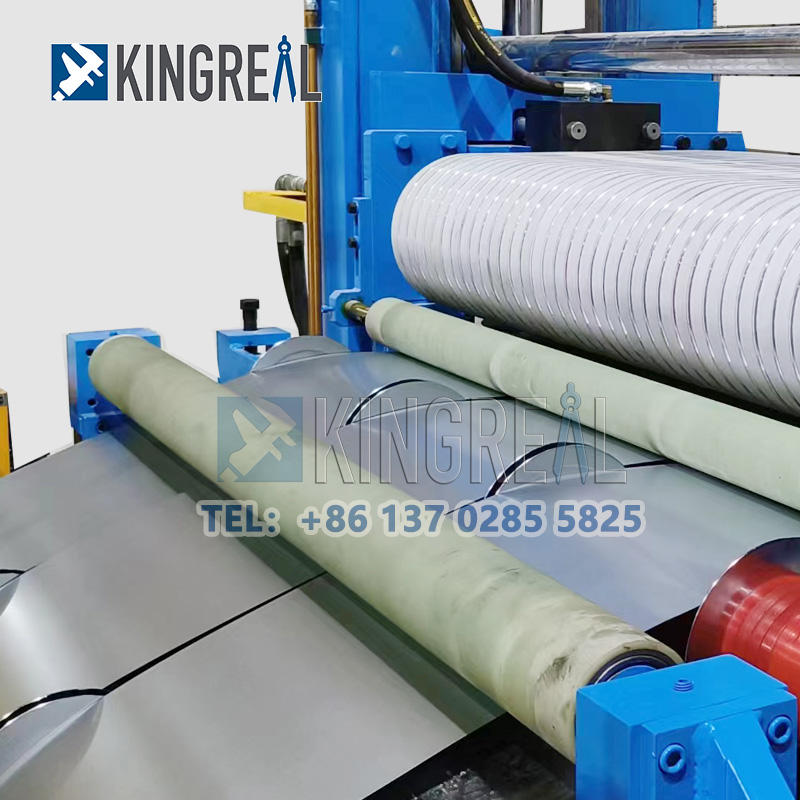

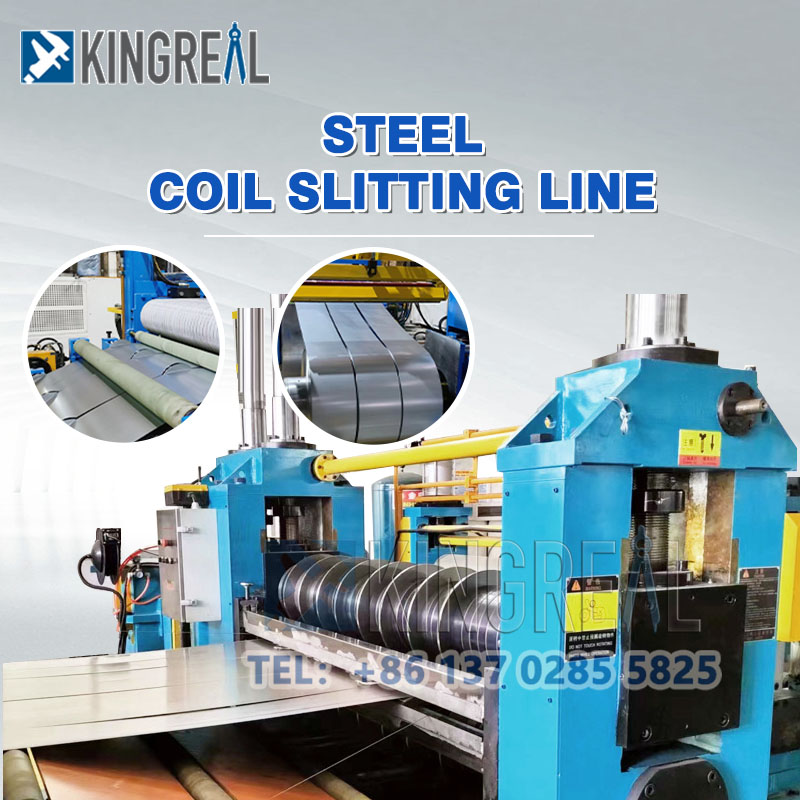

Linka na rezanie slučiek je šitá na mieru pre klientov, ktorí vyžadujú vysokorýchlostné spracovanie tenkých, vysoko presných materiálov na výrobu viacerých úzkych pásov s výnimočnou presnosťou.
|
Linka na rezanie slučiek je šitá na mieru pre klientov, ktorí vyžadujú vysokorýchlostné spracovanie tenkých, vysoko presných materiálov na výrobu viacerých úzkych pásov s výnimočnou presnosťou. Široko sa používa v odvetviach s prísnymi požiadavkami na presnosť rezania pásov – ako je automobilový priemysel, elektronický priemysel a priemysel domácich spotrebičov. Prostredníctvom vedecky navrhnutého usporiadania dosahuje stroj na rezanie slučiek vysoko efektívne a presné rezacie operácie. Kľúčovým konštrukčným prvkom – a hlavným rozdielom, ktorý oddeľuje linku na rezanie slučky od štandardných liniek na rezanie kovu – je zabudovanie akumulátora slučky v štýle jamy umiestneného v základoch zariadenia. Skutočná hĺbka a dĺžka tejto jamy sú špecificky určené na základe hrúbky kovového pásu a zamýšľanej rýchlosti rezania; tieto rozmery priamo riadia presnosť rezania a prevádzkovú stabilitu slučkového rezacieho stroja.
Pre tenšie pásy - ktoré majú vysokú ťažnosť a sú náchylné na deformáciu - je zvyčajne potrebná hlbšia jamka, aby sa zabezpečilo, že pás zostane stabilne uvoľnený v slučkovom akumulátore, čím sa zabráni pokrčeniu alebo bočnej odchýlke počas procesu rezania. Naopak, pre hrubšie pásy - ktoré vykazujú väčšiu tuhosť a odolnosť voči deformácii - je potrebná dlhšia jamka, aby sa primerane prispôsobili požiadavkám pásu na tlmenie. Navyše, so zvyšujúcou sa rýchlosťou rezania sú nároky na hĺbku a dĺžku jamy náročnejšie. Len splnením týchto presných požiadaviek môže slučková rezacia linka maximalizovať svoj potenciál vysokorýchlostného rezania a zároveň zaručiť, že kvalita rezania zostane bez kompromisov, čím sa zaručí konzistentný chod systému s extrémnou presnosťou a účinnosťou. |
 |
●Vysoko efektívna prevádzka — Maximálna rýchlosť výroby môže dosiahnuť až 230 m/min., pričom rýchlosť je flexibilne nastaviteľná podľa špecifických prevádzkových požiadaviek. ●Viacpáskové rezanie — Linka na rezanie so slučkami je schopná súčasne rozrezať materiál až na 40 úzkych pásikov v jednom prechode. ●Plná automatizácia — Stroj na rezanie slučiek je integrovaný s krížovým turniketovým ramenom na ukladanie zvitkov a automatizovanou linkou na balenie rezaných zvitkov, aby sa v čo najväčšej miere minimalizovali požiadavky na manuálnu prácu.
(1) Deliaca línia s jednou slučkou
(a) Rezanie s jedným vstupom:Základný princíp konštrukcie tejto konfigurácie zahŕňa umiestnenie slučkového akumulátora pred rezacou jednotkou. Táto konkrétna architektúra výrazne zlepšuje presnosť rezania a zefektívňuje proces rezania slučky. Tento dizajn jasne zastavuje kĺzanie na rezacích nožoch tým, že umožňuje rezanie s mikro- alebo nulovým napätím, čím sa zaisťuje rozmerová presnosť rezaných pásov – hlavný faktor schopnosti stroja na rezanie slučiek spĺňať požiadavky na vysokú presnosť výroby.
Dodatočne zefektívňuje štruktúru celého stroja na rezanie slučky a znižuje výrobné náklady a zložitosť údržby a súčasne zlepšuje prevádzkovú efektivitu, odvíjač nepotrebuje ďalší samostrediaci mechanizmus, pretože samotná slučka ho obsahuje.
(b) Rezanie s jedným výstupom: Táto konštrukčná konfigurácia je charakteristická umiestnením slučky za rezačkou. Po procese rezania sú rezané pásy podávané rezačkou do slučky bez napätia, ktorá sa nachádza medzi rezačkou a napínacou jednotkou; toto predstavuje jednu z najrozšírenejších schém dizajnu s jednou slučkou, ktorá sa v súčasnosti používa v linkách na rezanie slučiek. Na rezanie tenkých pásov môže byť potrebný vodiaci systém na vstupnej strane, aby sa zabezpečilo stabilné odvíjanie zvitku počas procesu rezania a aby sa zabránilo nesprávnemu zarovnaniu pásu, ktoré by ohrozilo presnosť rezania. Tento prístup slúži dvom primárnym funkciám: Po prvé, účinne zabraňuje problémom súvisiacim s asynchrónnym spätným rázom medzi jednotlivými pásmi – často spôsobenými zmenami hrúbky pásu – precíznou kontrolou napätia spätného rázu, aby sa zabezpečilo čisté a rovnomerné navíjanie cievky.
Po druhé, zahrnutie slučky na výstupnej strane umožňuje pásom voľne tiecť preč od rezacích čepelí, čím sa eliminuje opotrebovanie čepele typicky spojené s rezaním pod napätím; to efektívne predlžuje životnosť nožov a znižuje náklady na údržbu zariadenia. Okrem toho, pretože výstupná časť pracuje v stave bez napätia, účinne zabraňuje deformačným javom - ako je "zúženie" (zužovanie pásov) - čo ďalej zaručuje kvalitu narezaných pásov.

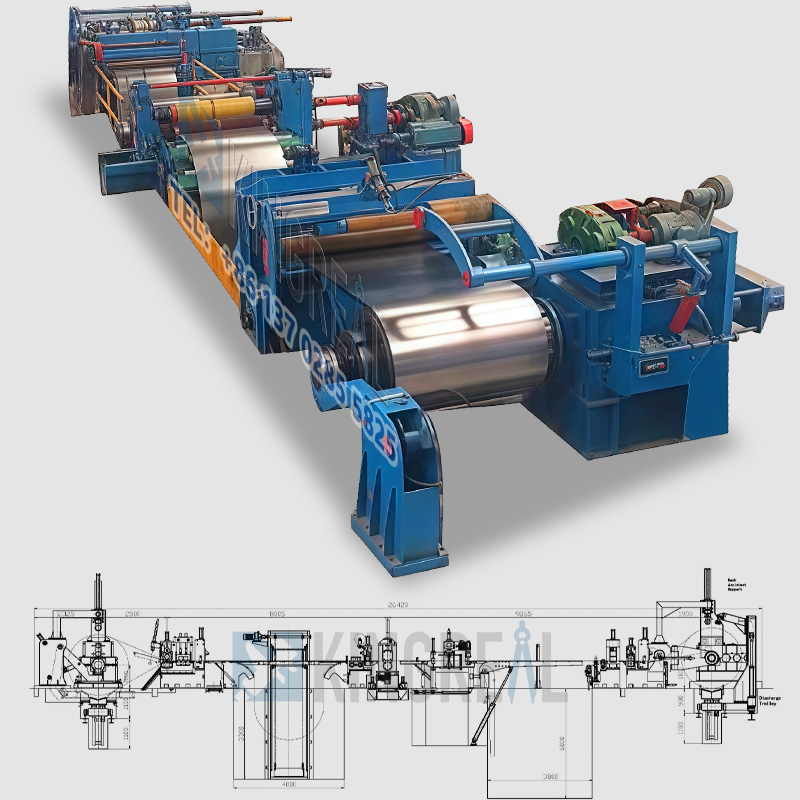

(2) Deliaca čiara s dvojitou slučkou
Hlavnou črtou rezacieho stroja s dvojitou slučkou je začlenenie dvoch slučiek v štýle jamiek, strategicky umiestnených na rôznych kľúčových miestach, aby fungovali v tandeme. Toto spoločné usporiadanie ďalej zvyšuje výkon rezania a stabilitu linky, vďaka čomu je ideálne vhodná pre aplikácie vysokorýchlostného rezania s tenkými materiálmi, kde sa vyžadujú extrémne vysoké štandardy kvality rezania.
Prvá slučka je umiestnená medzi odvíjačom a rezačkou a slúži ako kritický komponent, ktorý umožňuje nepretržitú a synchronizovanú prevádzku celej linky. Jeho primárnou funkciou je vyrovnávať a vyrovnávať rýchlostný rozdiel medzi procesom odvíjania a procesu rezania. Tým sa zaisťuje, že operácie odvíjania a rezania prebiehajú kontinuálne a v dokonalej synchronizácii, čím sa predchádza problémom, ako je napínanie pásu, deformácia alebo odchýlky pri prerezávaní, ktoré by inak mohli vzniknúť v dôsledku nesúladu rýchlosti. Oceľový pás umiestnený v podlahe zostáva v úplne uvoľnenom stave. Rezačka vytiahne pás z jamy na spracovanie; pretože počas rezania nie je prítomné žiadne protipnutie, vytváranie otrepov je efektívne minimalizované, čím sa výrazne zvyšuje kvalita okrajov rezaných pásov.
Druhá slučková jamka je umiestnená medzi rezačkou a napínacou/navíjacou jednotkou. V dôsledku namáhania vyvolaného rezaním a inherentných zmien hrúbky vo vnútri samotného valcovaného zvitku jednotlivé pásy vyrobené po rezaní často vykazujú malé rozdiely v dĺžke. Bez náležitej regulácie by tento nesúlad narušil proces spätného rázu, čo by ohrozilo efektivitu výroby aj kvalitu produktu. Táto slučková jama efektívne prispôsobuje a kompenzuje tieto zmeny dĺžky, čím zabezpečuje kontinuitu operácií rezania a spätného navíjania a eliminuje potrebu prerušenia výroby kvôli vykonávaniu úprav. Okrem toho prítomnosť tejto slučkovej jamy uľahčuje synchronizované ovládanie motorov poháňajúcich rezačku a navíjaciu jednotku.
 |
 |
Poznámka: Aj keď slučková jama nie je striktne povinná pre každú konfiguráciu stroja na rezanie kovov, je absolútne nevyhnutná pre vysoko presné aplikácie, tenké materiály, vysokorýchlostné operácie a procesy rezania viacerých prameňov. Naopak, jednoduché deliace linky určené pre materiály štandardného rozchodu a nižšie prevádzkové rýchlosti možno úspešne prevádzkovať bez slučkovej jamy.
1) Ako funguje linka na rezanie slučky?

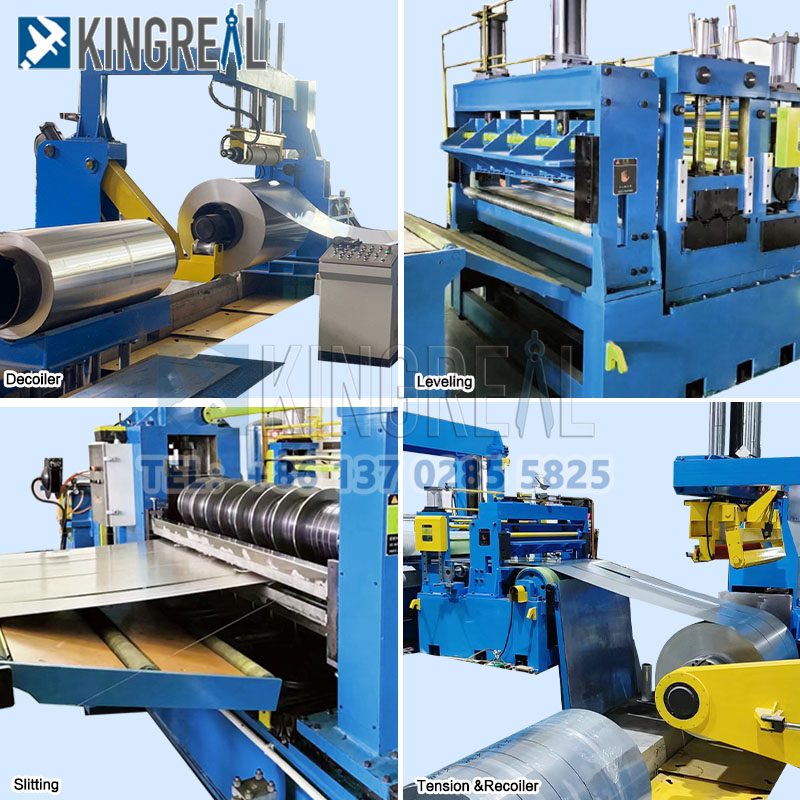

Stroj na rezanie slučiek odvíja kovovú cievku, krája ju na užšie pásy pomocou rotačných nožov a pásy navíja na ďalšie spracovanie alebo prepravu.
2) Aké materiály je možné spracovať pomocou slučkovej rezacej linky?

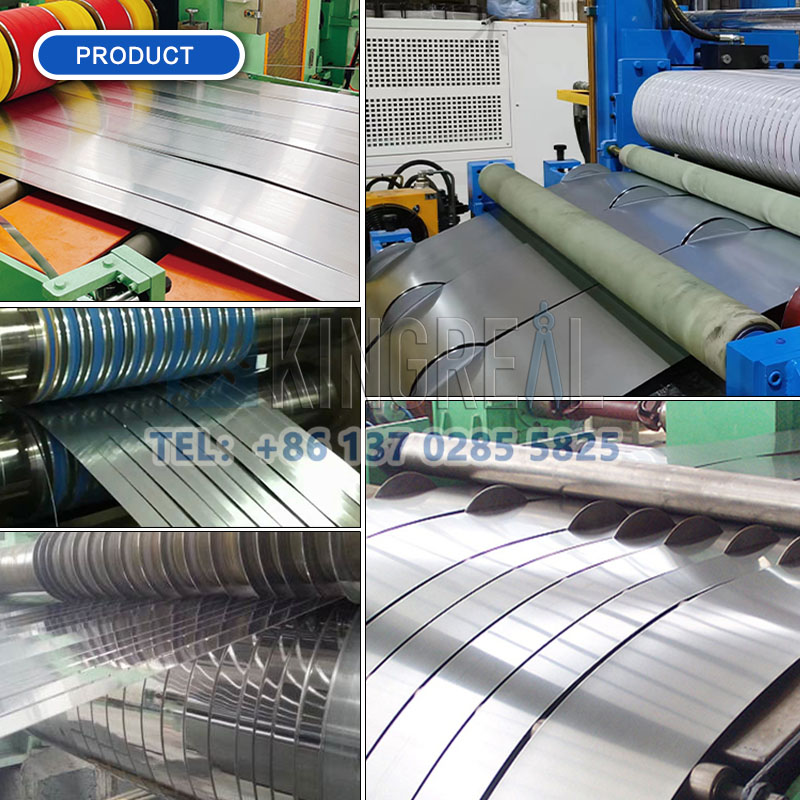

Stroje na rezanie slučiek dokážu spracovať rôzne kovy vrátane ocele, nehrdzavejúcej ocele, hliníka, medi, kremíkovej ocele, PPGI a ďalších.
3) Aké sú výhody automatizácie v linkách na rezanie slučiek?
Automatizácia môže zlepšiť presnosť a konzistenciu úzkych pásov, znížiť ručnú prácu, zvýšiť produkciu a minimalizovať ľudské chyby.
4) Ako často by sa mal stroj na rezanie slučiek udržiavať?
Údržba liniek na rezanie slučiek je rozdelená na denné kontroly a periodické generálne opravy. Tím KINGREAL STEEL SLITTER poskytne odporúčania na základe frekvencie používania zákazníka a ďalších faktorov.
5) Aká je životnosť rezacích nožov?
Životnosť deliacich nožov je ovplyvnená objemom výroby, prevádzkovými podmienkami a vlastnosťami materiálu. Rozdiely v zložení čepele a aplikácii typicky ovplyvňujú životnosť.
Ako špecializovaný dizajnér a výrobca kovových rezacích liniek sa KINGREAL STEEL SLITTER môže pochváliť viac ako dvoma desaťročiami rozsiahlymi skúsenosťami v dizajne a výrobe kovových rezacích liniek. Využitím hlbokých technických znalostí a robustnej výrobnej infraštruktúry spoločnosť doteraz úspešne navrhla množstvo liniek na rezanie kovov. Tieto systémy boli úspešne uvedené do prevádzky a v súčasnosti bezproblémovo fungujú v zákazníckych zariadeniach v rôznych krajinách a regiónoch po celom svete, čím našim klientom prinášajú výnimočnú efektivitu výroby a hodnotu. Inštalácie liniek na rezanie kovov KINGREAL STEEL SLITTER pokrývajú rôznorodú geografickú stopu – vrátane Saudskej Arábie, Talianska, Mexika, Brazílie, Indonézie, Kanady, Turkménska a ďalších – pokrývajú všetky hlavné globálne trhy spracovania kovov a vytvárajú bohaté portfólio medzinárodných projektových referencií.
Nedávno bola do zariadenia zákazníka práve včera úspešne odoslaná nová linka na rezanie kovov – vyrobená v spolupráci s klientom v Indii.
KINGREAL STEEL SLITTER je naďalej odhodlaný neustále optimalizovať konštrukčné schémy a výkonové parametre liniek na rezanie kovov. Tým, že držíme krok s najnovším technologickým pokrokom a priamo reagujeme na praktické výrobné požiadavky našich klientov, zabezpečujeme, že každá nami dodávaná linka na rezanie kovov je dokonale prispôsobená špecifickému prevádzkovému prostrediu a výrobným potrebám zákazníka. Okrem toho KINGREAL STEEL SLITTER poskytuje klientom komplexnú sadu podporných služieb – vrátane návštev továrne, prispôsobeného dizajnu linky na rezanie kovov, inštalácie stroja, prevádzkového školenia, údržby a dodávky náhradných dielov. Zabezpečením celého výrobného procesu zabezpečujeme, že naši klienti môžu využívať svoje linky na rezanie kovov s maximálnou účinnosťou a stabilitou.
