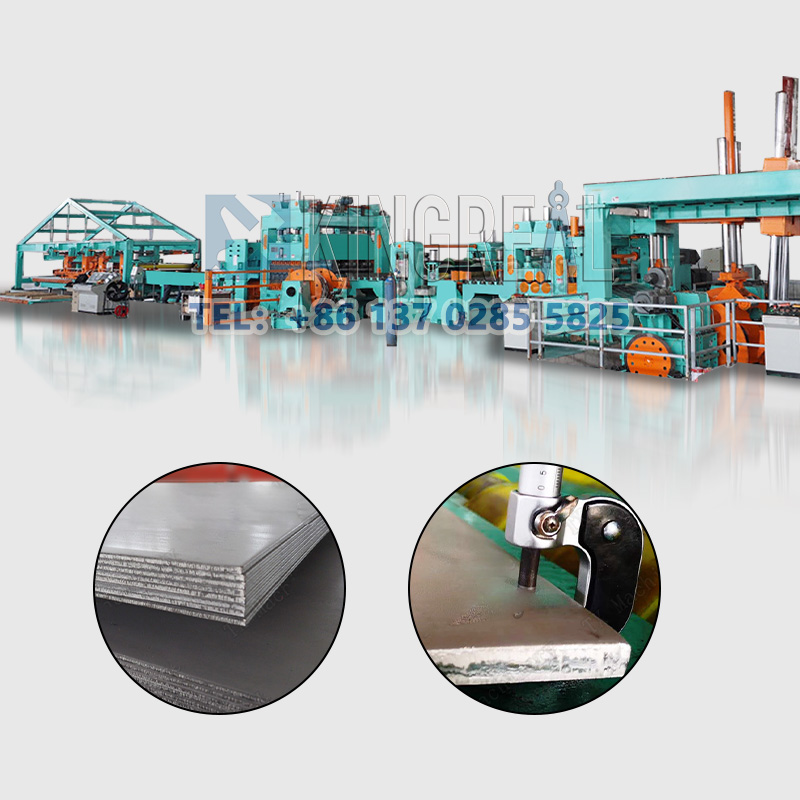

Heavy Gauge Cut To Length Line - 2024 KINGREAL STEEL SLITTER môže poskytnúť linku na rezanie na dĺžku, vysokorýchlostný stroj na rezanie na dĺžku, jednoduchú linku na rezanie na dĺžku a tento ťažký stroj na rezanie na dĺžku, ktorý dokáže presne rezať na dĺžku oceľ valcovanú za tepla, oceľ valcovanú za studena, nehrdzavejúcu oceľ, silikónovú oceľ a iné zariadenie na výrobu zvitkov s plne automatickým stohovaním.

Breakout On Heavy Duty Cut To Length Line

Vďaka svojej vysokej pevnosti, dobrej húževnatosti, ľahkému spracovaniu a tvarovaniu a dobrej zvárateľnosti je zvitok z hrubého plechu široko používaný v rôznych priemyselných oblastiach, aby vyhovoval potrebám rôznych priemyselných odvetví. Zvyšuje sa dopyt po linke s ťažkým rozchodom, po spracovaní zvitkov hrubého plechu pre vyššie požiadavky zariadení, od vyrovnávania odvíjacieho zariadenia až po strihanie a stohovanie. Požiadavky na rozsah nosnosti sú oveľa vyššie ako pri iných hrúbkach plechu.

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line je špeciálne navrhnutý na spracovanie zvitkov s rozsahom hrúbky 6-20 mm pomocou odvíjača, vyrovnávača, merania, rezania na dĺžku a stohovania.

Technická špecifikácia ťažnej línie rezu na dĺžku

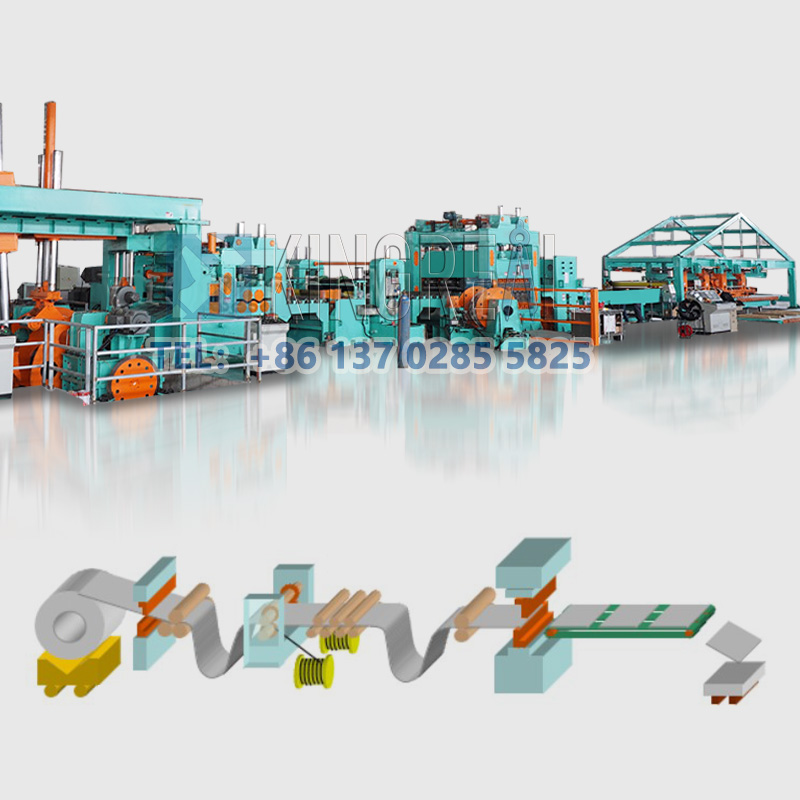

Pracovný proces ťažkého rozchodu rezu na dĺžku linky

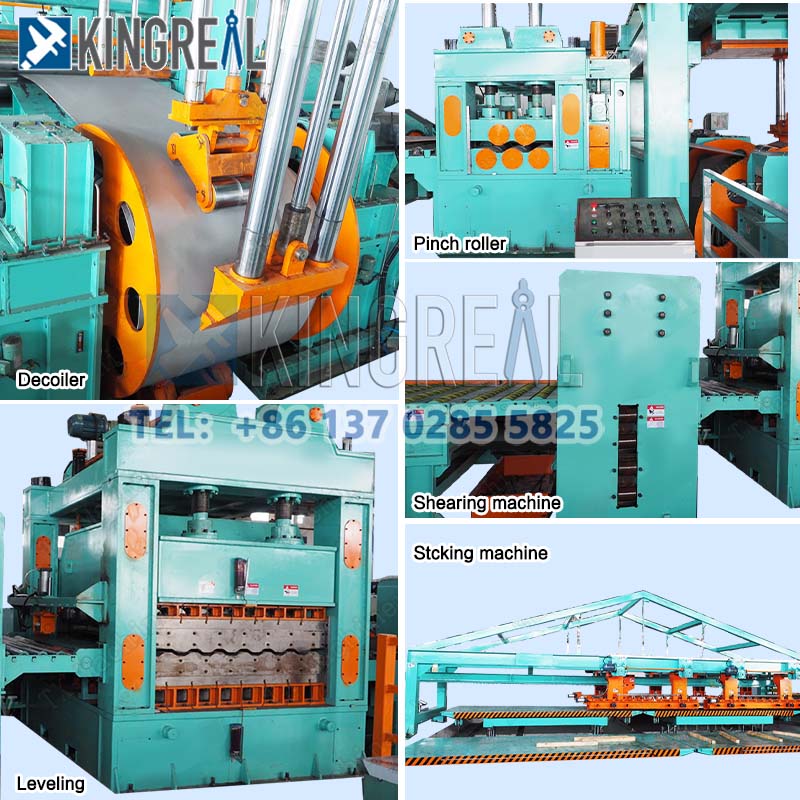

Hydraulický odvíjač -- Rámový hydraulický vodiaci stroj -- Sedemvalcový nivelačný stroj -- Dvojhlavový vyžínač -- Scarp Collector -- Jedenásťvalcový nivelačný stroj -- Pneumatické zariadenie na úpravu rozmerov -- Podávač zadnej dosky -- Hydraulický rezací stroj -- Stohovací stroj

Ďalšie špecifikácie o ťažkom rozchode rezu na dĺžku linky

• Hydraulický dvojitý kužeľový odvíjač

a. Kapacita: 30T

b. Špecifikácie bŕzd: 4-DBH205

c.zdvih materiálu rámu 650mm (zdvihnutie priamo na cievku, môže prísť k materiálu oceľová vložka odstránená)

d.Prijatie dvojitého ložiskového mechanizmu s dvojitým kužeľovým horným tlakom na upnutie oceľovej cievky, pohyb druhého konca základne stroja je poháňaný hydraulickými valcami a má funkciu súčasného centrovania pohonu, vreteno na druhom konci odvíjača je navrhnuté s pneumatickým kotúčovým brzdovým zariadením.

• Sedemvalcový prednivelačný stroj

Prijíma štruktúru dvojvalcového upínania a podávania a päťvalcového vyrovnávania. Motor poháňa horný a spodný valec cez reduktor a rozvodnú skriňu cez univerzálny spojovací hriadeľ, nastavenie a stlačenie horného valca pre podávanie vykonáva hydraulický valec a nastavenie a stlačenie horného valca pre vyrovnanie je vykonávané elektrickou energiou. Vzhľadom na synchrónny chod predškolského stroja a nivelačného zariadenia je ovládanie motora riadené americkým jednosmerným riadiacim systémom série PARKER590C. Univerzálny spojovací hriadeľ prijíma mlynský priemyselný univerzálny hriadeľ.

Priemer vyrovnávacieho valca: Φ220 mm

Rozteč vyrovnávacích valcov: 260 mm

Počet valčekov: 2+5 valčekov

Materiál valčeka: GCr15 kovaná oceľ s temperovanou a strednou frekvenciou kalenou (HRC60)

Výkon hlavného motora: 132 kW DC

Výkon motora pre nastavenie:  2-7,5KW

Hlavný reduktor:   JZQ850

Nastavovacia redukcia: 2-BWY4 Swing redukcia

• Dimenzovacie zariadenie

a.Funkcia: Zabránenie vybehnutiu plechu počas chodu a regulácia plechu do zarovnávacieho hlavného stroja. Skladá sa zo základne stroja, obmedzovacieho valca, podporného posúvača sedadla, vodiaceho valca a nastavovacieho zariadenia. Vertikálne vodiace valčeky sú umiestnené na oboch stranách smeru šírky plechu a rám vodiaceho valčeka je upevnený na príslušnom posúvači, ktorý posúva sane na vodiacom stĺpe v smere šírky plechu cez motor pomocou plata valcovej matice tak, aby sa prispôsobil rôznym šírkam plechu. Nastavenie je motorizované.

b. Rozsah nastavenia: 900~2000mm

Materiál vodiaceho valčeka: Gcr15 (HRC60)

Regulačný motor: 2~3KW

Nastavovacia redukcia: 2-WPDKS135Šneková redukcia

• Hlavný strih na pozdĺžnu líniu

Funkcia: Strihač plní hlavne úlohy strihania hlavy, strihania chvosta, bočného orezávania, pozdĺžneho strihania a strihania na dĺžku.

Prispôsobivosť materiálu: Je vhodný pre oceľové plechy rôznych hrúbok a materiálov, ako je obyčajná uhlíková oceľ, vysokokvalitná nízkolegovaná oceľ, legovaná oceľ, potrubná oceľ a plech z nehrdzavejúcej ocele.

Stupeň automatizácie: celý proces funguje automaticky, čím sa znižuje ručná obsluha a zvyšuje sa efektívnosť výroby.

Presné meranie: s vysokou presnosťou merania na zabezpečenie presnej veľkosti rezu.

Nastavenie medzery nožových nožov: Bočná medzera nožových nožov sa dá nastaviť, aby sa zabezpečila kvalita rezu.

a.Model: Hydraulická brzda

b. Ťahy za minútu: 8~12 krát

c.Materiál čepele: Cr12Mov

d. Výkon motora: 55 kW

• Konvertor

Kŕmna stanica:

a.Skladá sa z rámu, výkyvného valčekového stola, dopravníkového valčekového dopravníka a pohonnej jednotky. Jeho funkciou je vloženie plochej dosky do vrhacieho stroja.

b.Motor: 7,5KW

c.Redukcia: BWY4 Swing redukcia

Hlavný podávač:

a.Skladá sa zo základne stroja, plakety, posúvača, vrhacieho valca a pohonnej jednotky. Zdvíhanie a spúšťanie horného valca vrhacieho materiálu pre pneumatickú realizáciu. Prevodovka je mechanická. Jeho funkciou je podávanie taniera do dvora.

b.Motor: 7,5KW

c.Redukcia: BWY4 Swing redukcia

• Stohovací stroj

Stohovací stôl: Pozostáva z oceľových dosiek a oceľových profilov zvarených dohromady. Jeho funkciou je stohovanie kalibrovanej plochej platne. Dĺžka 12 metrov.

Pneumatická skladačka: Pozostáva z jednej sady pozdĺžnych limitných nivelačných zariadení a troch sád priečnych limitných nivelačných zariadení. Obmedzovací aj nastavovací mechanizmus je možné nastaviť podľa rôznych šírok dosiek a nastavenie je manuálne. Prevedenie na rektifikáciu materiálu je pneumatický pohon.

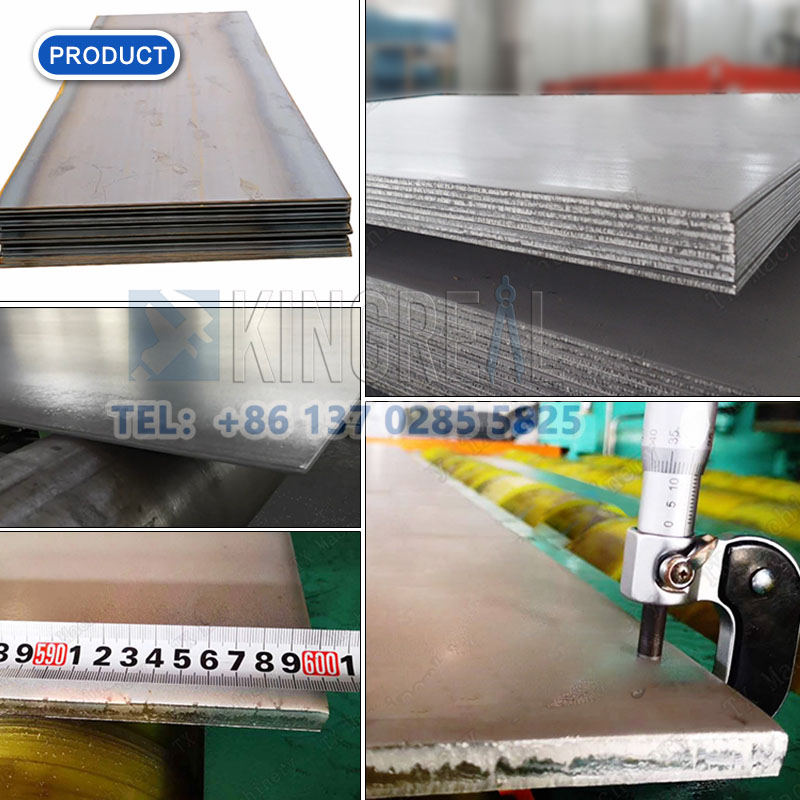

Zobrazenie konečného produktu

KINGREAL STEEL SLITTER služba pre ťažké rezanie na dĺžku linky

1. Úplný rozsah prispôsobených služieb, podľa potrieb zákazníka na výrobu dosiek, aby sa zabezpečilo ťažké rozchodové rezanie na dĺžku, je možné konfigurovať podľa výberu.

2. Poskytnite rôzne konfigurácie pre ťažké meracie linky narezané na dĺžku, ako je nakladací vozík, orezávacie zariadenie, automatické stohovanie, automatické vybíjanie atď.; realizovať plne automatickú výrobu.

3. Poskytnite rôzne príslušenstvo na zaistenie stability a dlhej životnosti ťažnej meracej línie narezanej na dĺžku;

4. Inžinieri miestne záruky popredajného servisu, môžu viesť inštaláciu ťažkého rozchodu narezaného na dĺžku linky na mieste.

5. 24/7 on-line popredajný servis, technická odpoveď.

Časté otázky o línii rezu na dĺžku

1/ Aká je maximálna hrúbka oceľového plechu, ktorú môže váš stroj na rezanie na dĺžku rezať?

 KINGREAL STEEL SLITTER narezaný na pozdĺžne čiary dokáže rezať kovové materiály s hrúbkami od 0,2 mm do 25 mm. Konkrétny odporúčaný model bude závisieť od vašich požiadaviek.

 2/Ako dlho vydržia rezané čepele stroja?

 Životnosť rezaných čepelí stroja závisí od rezaného materiálu a frekvencie používania. KINGREAL STEEL SLITTER tiež ponúka čepele z legovanej ocele na predĺženie životnosti.

 3/Aké materiály sú vhodné na narezanie na dĺžku čiar?

 Stroje KNGREAL na rezanie na dĺžku sú vhodné predovšetkým pre oceľ, nehrdzavejúcu oceľ, uhlíkovú oceľ, hliník, meď a iné kovové materiály.

4/Čo ak sa pokazí stroj na rezanie na dĺžku?

 Stroje na rezanie ocele KINGREAL STEEL SLITTER majú veľmi spoľahlivú kvalitu. Ak sú niektoré diely poškodené, KINGREAL STEEL SLITTER vám poskytne náhradné diely.

5/Aké typy strojov na rezanie na dĺžku ponúkate?

 KINGREAL STEEL SLITTER poskytne stroje na rezanie na dĺžku, ktoré zodpovedajú skutočným požiadavkám projektu zákazníka, vrátane spracovateľského materiálu, hrúbky materiálu, šírky, dĺžky a spôsobu rezania. A KINGREAL STEEL SLITTER môže tiež vybaviť stroje na rezanie na dĺžku špeciálnymi komponentmi.
