Stroj na rezanie cievok s dvojitou rezacou hlavou KINGREAL STEEL SLITTER je vybavený dvoma nezávislými rezacími hlavami, ktoré dokážu spracovať viacero sekcií cievok súčasne, čo výrazne zvyšuje efektivitu výroby. Stroj na rezanie cievok s dvojitou rezacou hlavou zvyšuje flexibilitu šírky rezu a znižuje prestoje počas výmeny, čo z neho robí ideálnu voľbu pre prostredia s veľkým objemom výroby.
Video o stroji na rezanie cievok s dvojitou rezacou hlavouPopis stroja na rezanie cievok s dvojitou rezacou hlavou
Stroj na rezanie cievok s dvojitou rezacou hlavou KINGREAL STEEL SLITTER je jedným z našich najfunkčnejších produktov. Aby sa maximalizovala rýchlosť rezania stroja na rezanie cievok s dvojitou rezacou hlavou, KINGREAL STEEL SLITTER navrhol tento stroj na rezanie cievok s dvojitou rezacou hlavou, aby sa skrátil čas na výmenu sedla noža a zvýšila sa efektivita výroby. Maximálna rýchlosť výroby dosahuje220 m/min.

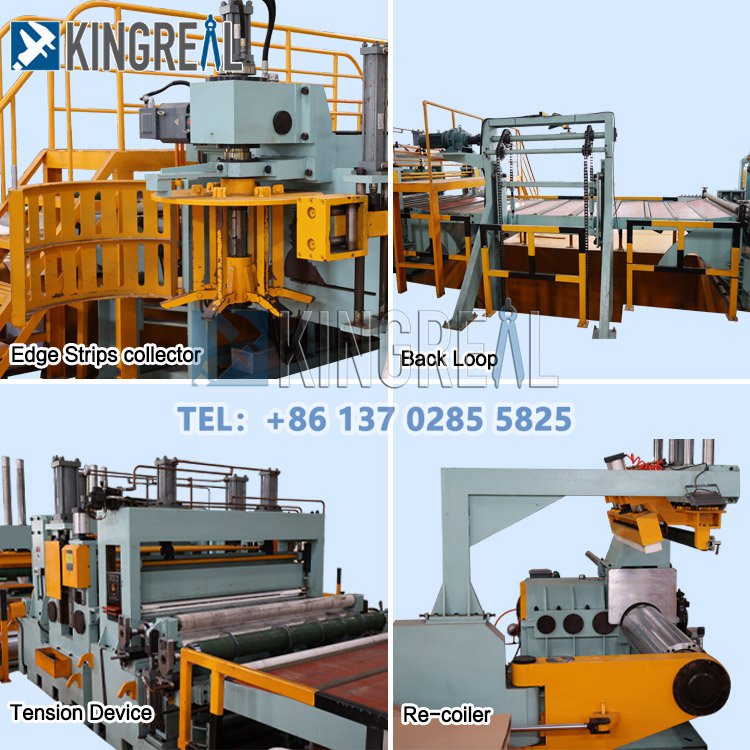

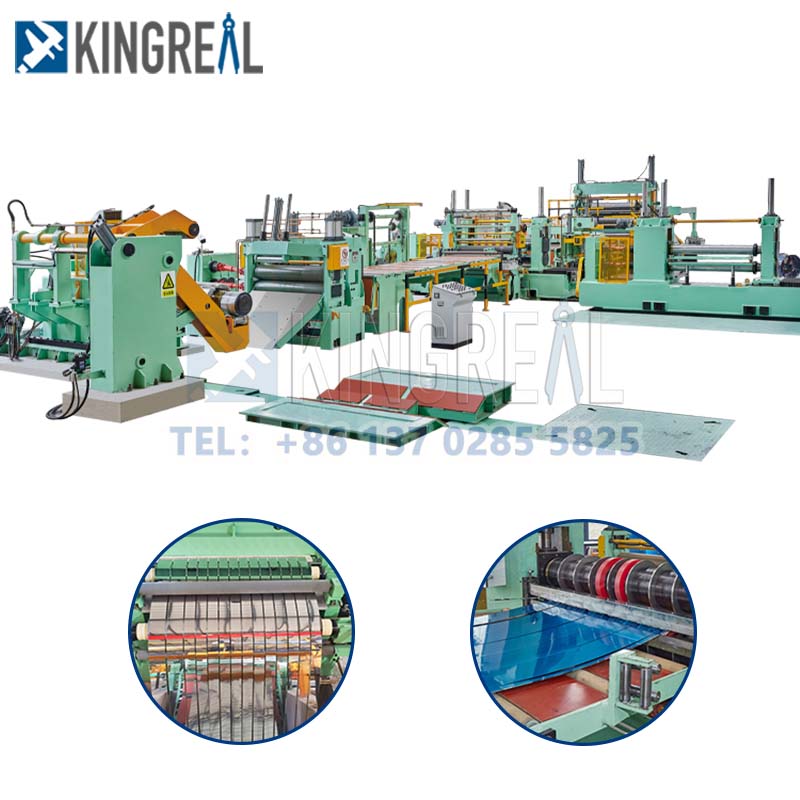

Stroj na prerezávanie cievok s dvojitou rezacou hlavou sa skladá z odvíjača s vozíkom na cievky, upínacieho a dvojitého rezacieho zariadenia, vysoko presného rezača na rýchlu výmenu, navíjača odpadu, bočného vedenia, navíjacieho stroja, napínacieho zariadenia a hydraulického navíjača s vozíkom na cievky.

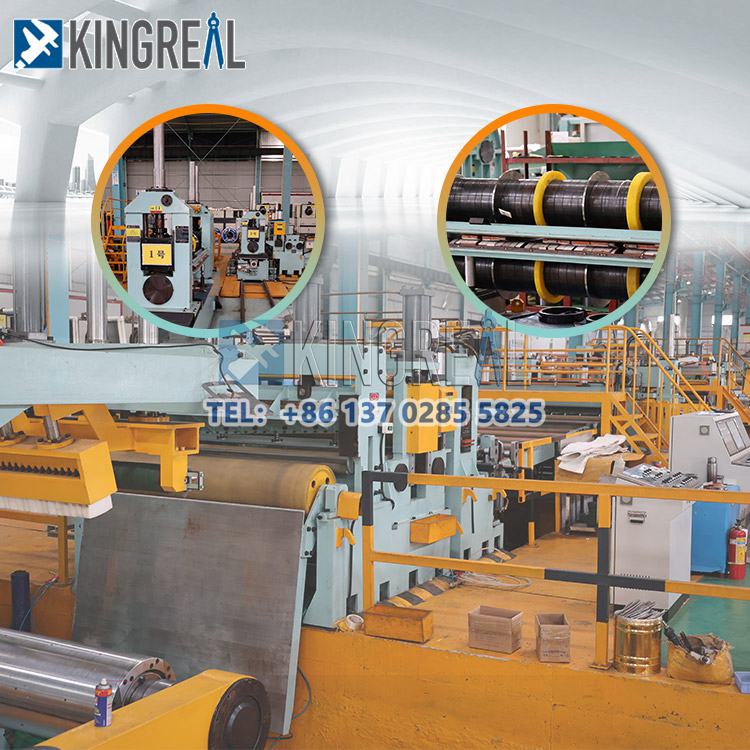

Predstavenie vysokorýchlostnej rezacej linky s dvojitou rezacou hlavou
Variácia od jednej rezacej hlavy k druhej: jeden podvozok pre dvojitú rezaciu hlavu chodí po pozdĺžnych koľajniciach, in-line rezacia hlava ide na podvozok, podvozok posúva druhú rezaciu hlavu smerom k rezaniu na pozícii linky, potom sa druhá hlava presunie do pozície linky, výmena trvá len 30 minút.
Dvojité rezacie hlavy môžu byť rovnaké, alebo jedna môže byť väčšia a druhá menšia. Väčšie rezačky sú vhodné na rezanie väčších hrúbok, zatiaľ čo menšie rezačky sú vhodné na rezanie malých hrúbok. Týmto spôsobom sa dosiahne vysoko presný a vysoko efektívny výkon.
Dvojité rezacie hlavy zvyšujú flexibilitu a efektivitu stroja na rezanie cievok s dvojitou rezacou hlavou a sú veľmi obľúbené u veľkých oceliarní, ktoré vyžadujú veľké objemy rezacej cievky.

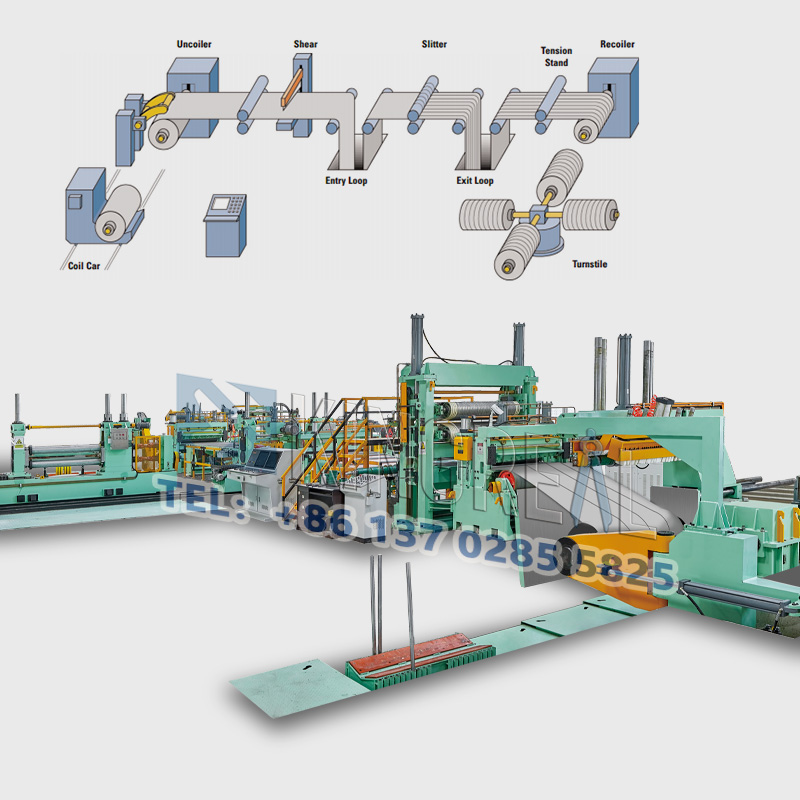

Pracovný proces stroja na rezanie cievok s dvojitou rezacou hlavou
Odvíjač → Strihanie a strihanie → Vedenie → Rezačka → Materiál navíjacej hrany → Napínanie → Prevíjanie → Vykladanie malých roliek → Balenie
Parametre stroja na rezanie cievok s dvojitou rezacou hlavou
|
Materiál surovín |
nehrdzavejúca oceľ, oceľ valcovaná za studena. |
|
Hrúbka suroviny |
0,2 mm - 2,0 mm |
|
Šírka suroviny |
300-1550 mm |
|
Vnútorný priemer rolky suroviny |
Φ508 mm |
|
Vonkajší priemer rolky suroviny |
≤Φ1800 mm |
|
Objemová hmotnosť suroviny |
≤ 12 ton |
|
Rýchlosť rezania |
0-80 m/min (normálna práca) |
|
Celkový výkon |
približne 150 kW |
|
Podlahová plocha |
cca 18m × 6m |
|
Nie |
Meno |
Jednotka |
|
1 |
Hrúbka suroviny |
1 jednotka |
|
2 |

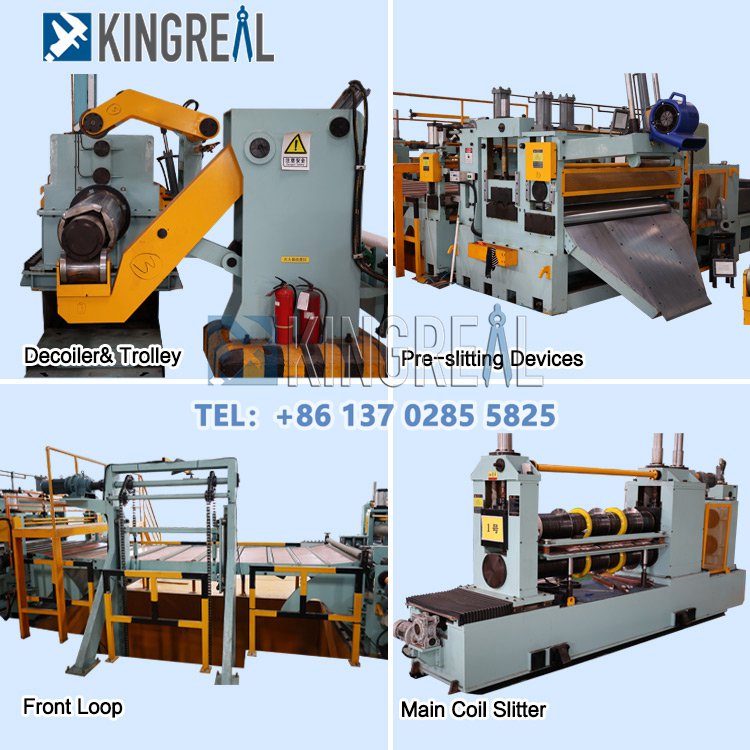

Hydraulický odvíjač s odvíjacím zariadením |
1 sada |
|
3 |
Lopata na materiál, dva valčeky, Hydraulický strihací stroj |
1 sada |
|
4 |
#1 Loop Bridge |
1 jednotka |
|
5 |
Zarovnanie vodidiel |
1 jednotka |
|
6 |

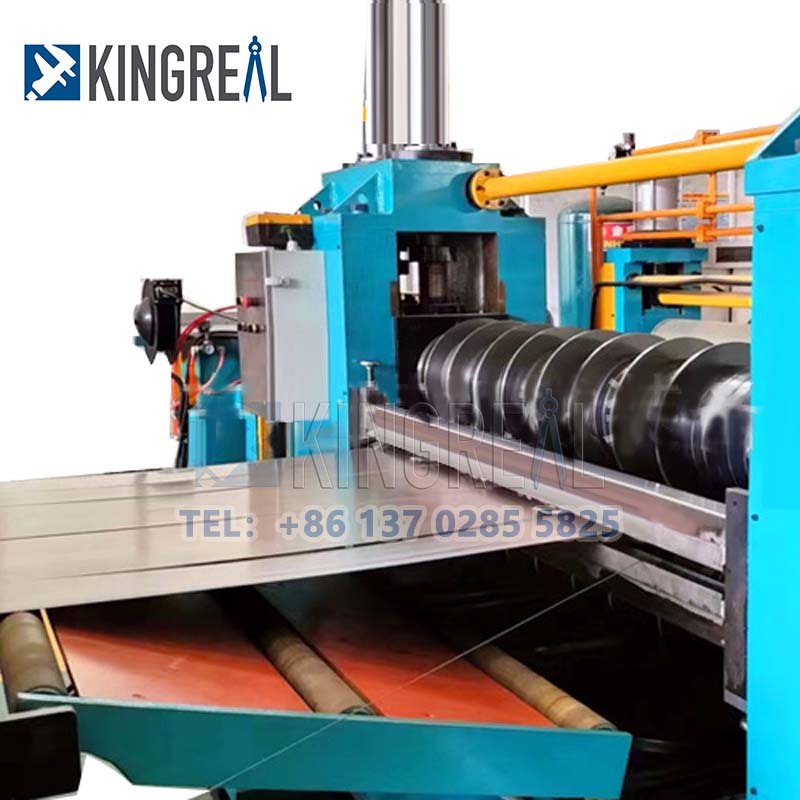

Stroj na rezanie hlavnej cievky |
1 sada |
|
7 |
|
1 sada |
|
8 |
#2 Slučkový most |
1 sada |
|
9 |
Hydraulická napínacia stanica |
1 sada |
|
10 |
Odvíjač |
1 sada |
|
11 |
Vykladací vozík |
1 jednotka |
Výhoda stroja na rezanie cievok s dvojitou rezacou hlavou
Stroj na rezanie cievok s dvojitou rezacou hlavou dosahuje rýchlosť rezacieho stroja 220 m/min tým, že skracuje čas na výmenu držiaka nástroja, zlepšuje efektivitu výroby a zlepšuje ekonomické výhody pre zákazníkov.
Rovnačka je zariadenie na vysoko presnom stroji na rezanie cievok s dvojitou rezacou hlavou, ktorý sa používa na vyrovnanie kovovej cievky a odstránenie vrások na povrchu cievky.
Detail komponentov pre stroj na rezanie cievky s dvojitou rezacou hlavou
● Hydraulický odvíjač a odvíjacie zariadenie
|
Štruktúra |
Zváraný rám z oceľového plechu, hydraulický rozťahovací a sťahovací tŕň |
|
Množstvo |
1 sada |
|
Nosný |
20T |
|
Vnútorný priemer oceľovej cievky |
Φ508 mm |
|
Vonkajší priemer oceľovej cievky |
MAX: Φ1800 mm |
|
odvíjacia sila |
11kW motor; |
● Hlava taniera, olovený materiál, vyrovnávač štipcov, nožnice na hlavu taniera
|
Štruktúra |
Základňa a rám zváraný z oceľového plechu |
|
Množstvo |
1 |
|
Materiál |
GCr15 |
|
Množstvo/priemer zviňovacej rolky |
2×Φ180 mm |
|
Výkon hlavného motora |
AC 30kw motor |
● Hlavný rezací stroj
|
štruktúru |
Robustný rám a posúvač zváraný z oceľového plechu, hydraulický zdroj energie |
|
množstvo |
1 sada |
|
tvoria sa nožnice |
Štvorstranné nožnice, možno použiť všetky štyri čepele |
|
Materiál čepele |
Cr12MoV |
|
Pôvod čepele |
Anhui |
KINGREAL STEEL SLITTER Odporúčaný stroj na rezanie kovov:
|
|
|
|
