Opis prevíjacieho stroja na rezanie cievky 1650MM

Prevíjací stroj na rezanie cievok KINGREAL SLITTER 1650MM je určený na rezanie a prevíjanie rôznych druhov materiálov, ako je oceľ, hliník, GI, meď a kremík. Táto linka na rezanie cievok je jednou z najbežnejších konštrukcií linky na rezanie cievok a bude spĺňať potreby väčšiny závodov na rezanie cievok. Manipulované hrúbky cievok sa pohybujú od 0,3 mm do 3 mm a šírky až do 1650 mm.

Nižšie uvedený produkt nájdete aj na našej webovej stránke:

1. Rezací stroj s dvojitou rezacou hlavou

2. 10-20MM Stroj na rezanie ťažkých plechov

3. Zvitok odrežte na pozdĺžnu čiaru

4. Výrobná linka na strihanie vyrovnávača odvíjača

5. Kovová perforovaná strojová výrobná linka

Technická špecifikácia:

Pracovný proces:

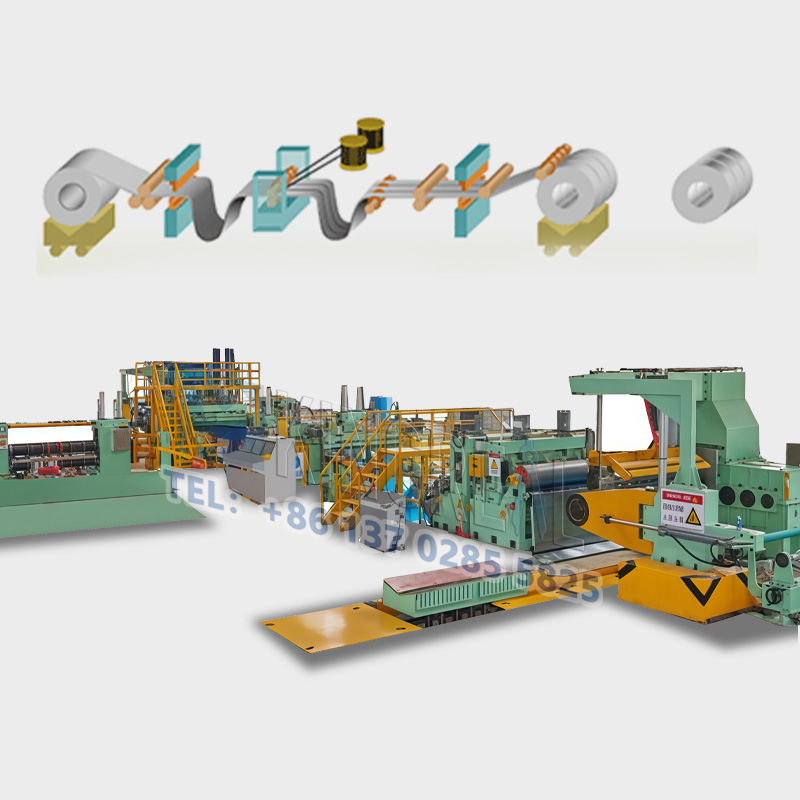

Nakladacia cievka s vozíkom -- Hydraulické vertikálne centrovanie odvíjača -- Hydraulický odvíjač -- Prítlačná a páková -- Nožnice na taniere -- Slučkový mostík -- Rezačka -- Napínacia stanica -- Oddeľovač -- Prevíjačka

Ďalšie podrobné informácie o stroji na rezanie oceľových cievok:

Nakladacia cievka vozíka

Konštrukcia a použitie: Používa sa na podávanie odvíjača, prepravu oceľovej cievky zo skladovacieho stola na cievku odvíjača, vozík je ovládaný hydromotorom a zdvíhanie je ovládané hydraulickým valcom.

Zdvíhací mechanizmus: hydraulický valec a posuvná konštrukcia so štyrmi vodiacimi stĺpmi, zdvíhacia sila poskytovaná valcom, valec na podporu zdvíhania nosného stola typu V, aby sa dosiahla funkcia zdvíhania a spúšťania oceľovej cievky.

Pojazdový mechanizmus: hydromotor a konštrukcia paralelnej vodiacej koľajnice, pojazdovú silu zabezpečuje hydromotor, takže vozík sa pohybuje horizontálne v axiálnom smere vretena odvíjača. Každý koniec koľajnice má koncový blok, ktorý zabraňuje vykoľajeniu vozíka.

Konzolový odvíjač

A. Funkcia:

Nosenie oceľových zvitkov, rozširovanie a uťahovanie vnútorného priemeru zvitkov, odvíjanie a vybíjanie alebo recyklácia zvitkov.

Podopiera cievkovú dosku a poskytuje napnutie oceľového pásu, pozostáva z rámu, vretena, rozťahovacej a sťahovacej cievky, odvíjacieho a lisovacieho zariadenia, pomocnej podpery, brzdového zariadenia a hnacej časti.

B. Stavebníctvo

a) Hlavný rám: vyrobený z ocele, oceľový plech A3, ložiskové sedlo oceľového kovania #45 po zváraní, kvalitatívne spracovanie žíhaním sa nedeformuje;

b) Vreteno: vŕtané z kruhovej ocele 40Cr s priemerom otvorov 85mm, temperované a následne jemne sústružené na priemer pracovnej plochy 190mm, nosnosť 25 ton.

c) zdvíhanie a zmršťovanie cievky: použitie výsuvnej expanznej cievky typu push-pull; štyri zakrivené dosky (oceľ č. 45), páry klzákov na rezanie drôtu, priemer rozšírenia: Ф470 mm-520 mm (plus gumová manžeta na dosiahnutie Ф610 mm); efektívna pracovná dĺžka cievky 1650 mm, celkový tŕň zaisťuje, že navijak hore a dole pri sústrednosti.

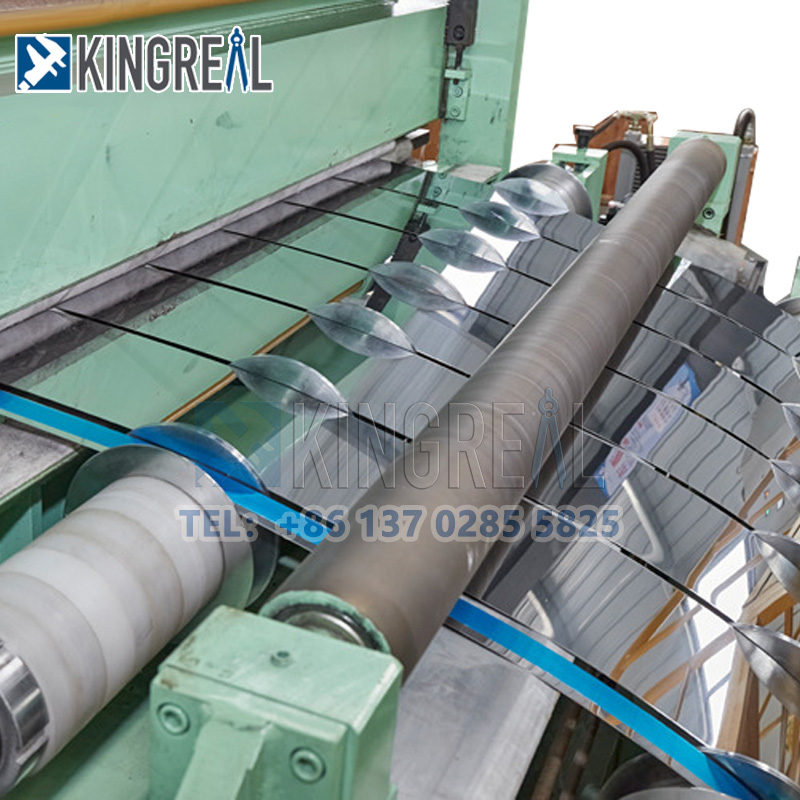

Vysokorýchlostný stroj na rezanie cievok
