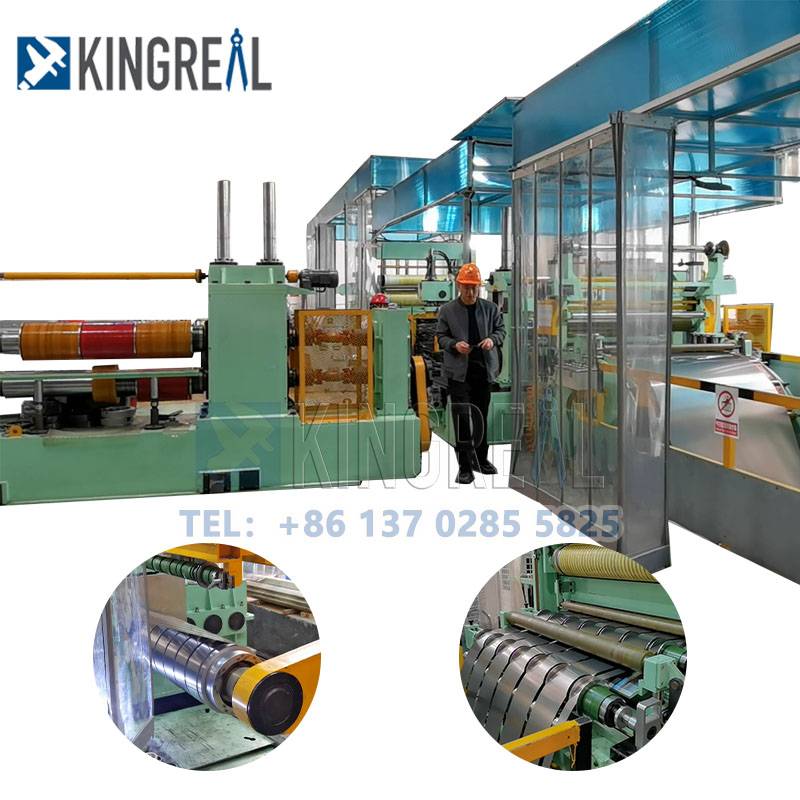

Stroj na rezanie cievok s duálnou rezacou hlavou 1300 mm je jedným z najvýraznejších produktov KINGREAL. Dizajn dvojitej rezacej hlavy je vhodný pre 0,3-3MM cievky, aby sa dosiahla vysoká rýchlosť výroby 220M/min. V súčasnosti sa predáva do Turecka, Ruska, Saudskej Arábie a ďalších krajín.
Stroj na rezanie cievok KINGREAL 1300MM s dvojitou rezacou hlavou je určený na presné rezanie hliníka, galvanizovanej ocele, valcovaných za tepla, za studena a mnohých ďalších bežných kovových kotúčov, aby vyhovoval rôznym požiadavkám zákazníkov na rezanie vrátane rýchlosti rezania, množstva a kvality.
Konštrukcia dvojitého sedla noža je schopná realizovať rezanie rôznych veľkostí zvitkov na tej istej výrobnej linke, čo výrazne zlepšuje efektivitu výroby výmenou sedla noža a získalo si priazeň mnohých zákazníkov.
Okrem dizajnu sedadla s dvojitým nožom je stroj na rezanie oceľového plechu KINGREAL navrhnutý aj pre zákazníkov na ochranu krytu stroja, zlepšenie bezpečnosti výroby v procese rezania v súlade s výrobnými požiadavkami zákazníka. Teraz úspešne beží v továrni zákazníka v Saudskej Arábii.
1. Vysokorýchlostná cievka rezaná na dĺžku linky
2. Stroj na rezanie úzkych pásov ocele
3. Stroj na výrobu perforovaných plechov
4. Linka podávača vyrovnávača odvíjača
Nakladanie cievky -- Hydraulický odvíjač -- Vysoko presná rovnačka -- Slučkový most -- Rezačka -- Valcovanie okraja odpadu -- Slučkový most -- Napínanie -- Prevíjačka
|
Nie |
Komponent |
Množstvo |
|
1 |
Nakladací košík |
1 sada |
|
2 |
Hydraulický konzolový odvíjač |
1 sada |
|
3 |
Žehlička na vlasy s piatimi valcami |
1 sada |
|
4 |
Slučkový most |
2 Nastavte |
|
5 |
Rezací stroj |
2 Nastavte |
|
6 |
Prevíjanie odpadového materiálu |
1 sada |
|
7 |
Hydraulické prevíjanie |
1Sada |
|
8 |
Hydraulický systém |
1 sada |
|
9 |
Elektronický riadiaci systém |
1 sada |
|
10 |
Ochranný štít prispôsobených dielov |
1 sada |
|
Parametre surovín |
|
|
Materiál cievky |
Hliník, oceľ, pozinkovaná oceľ atď |
|
Hrúbka cievky |
0,3-3 mm |
|
Šírka cievky |
500-12500MM |
|
Hmotnosť cievky |
15 ton |
|
Parametre hotového produktu |
|
|
Tolerancia šírky |
≤±0,05 mm |
|
Rovnosť rezu |
≤ 1 mm/2 000 mm |
|
Odpadové odrezky |
≥ 2 mm |
|
Parametre rezacieho stroja |
|
|
Pracovná rýchlosť |
100-180 M/min |
|
Zdroj energie |
380V/50HZ |
|
Inštalovaná kapacita |
približne 280 kW |

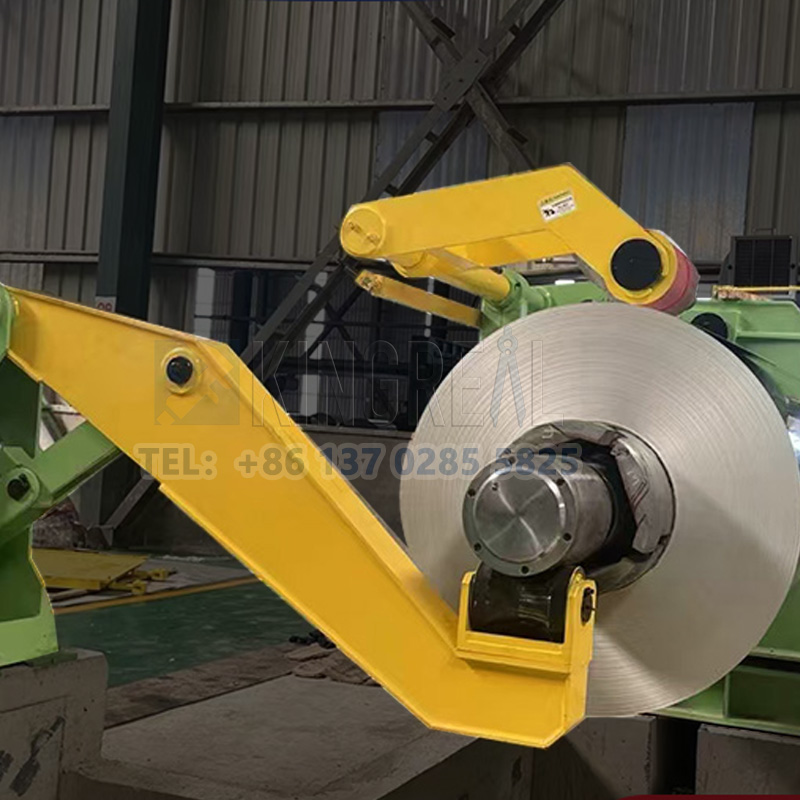

① Hydraulický konzolový odvíjač
Hlavnou funkciou hydraulického konzolového odvíjača je niesť a otáčať sieť tak, aby sa pomaly odvíjala pre ďalší krok v procese. Tento typ odvíjača typicky pozostáva z navijaka, stojana, hnacieho ústrojenstva atď. a je jednoložiskového konzolového typu. Navijak zvyčajne pozostáva z podporného hriadeľa, klinového posúvača a oblúkovej platne uloženej v klinovom posúvači, ktorá sa rozťahuje a sťahuje pôsobením šikmého klinu, aby sa prispôsobili kotúčom rôznych veľkostí.
Hydraulické konzolové odvíjače sú obzvlášť dôležité vo vysokorýchlostných strojoch na rezanie kovov, pretože môžu byť motorizované, aby sa dosiahla rotácia cievky, aby sa pás udržal pod dodatočným napätím pre horné odvíjanie pod hnacím systémom.

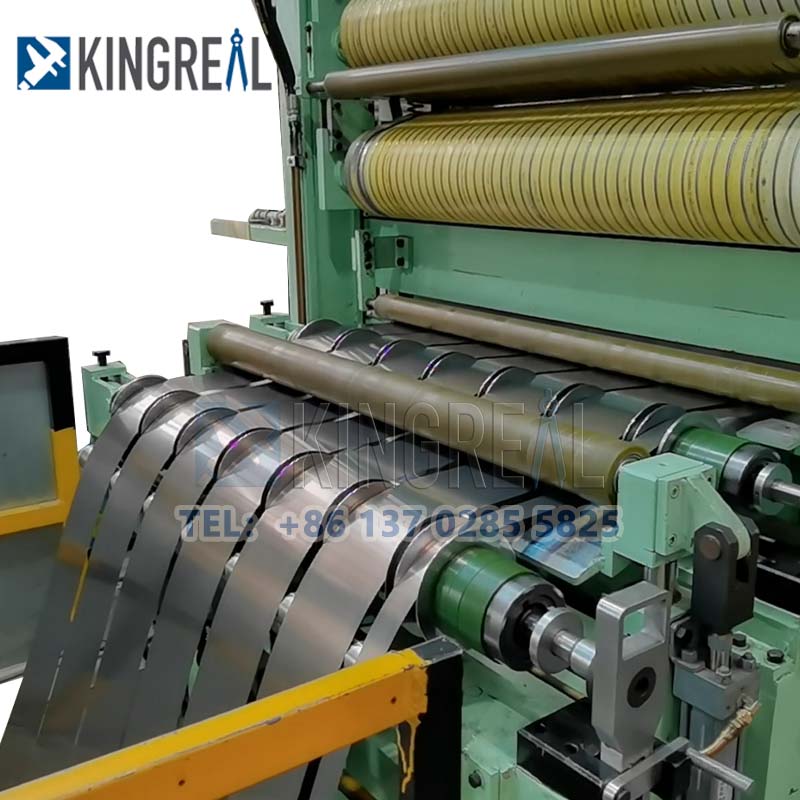

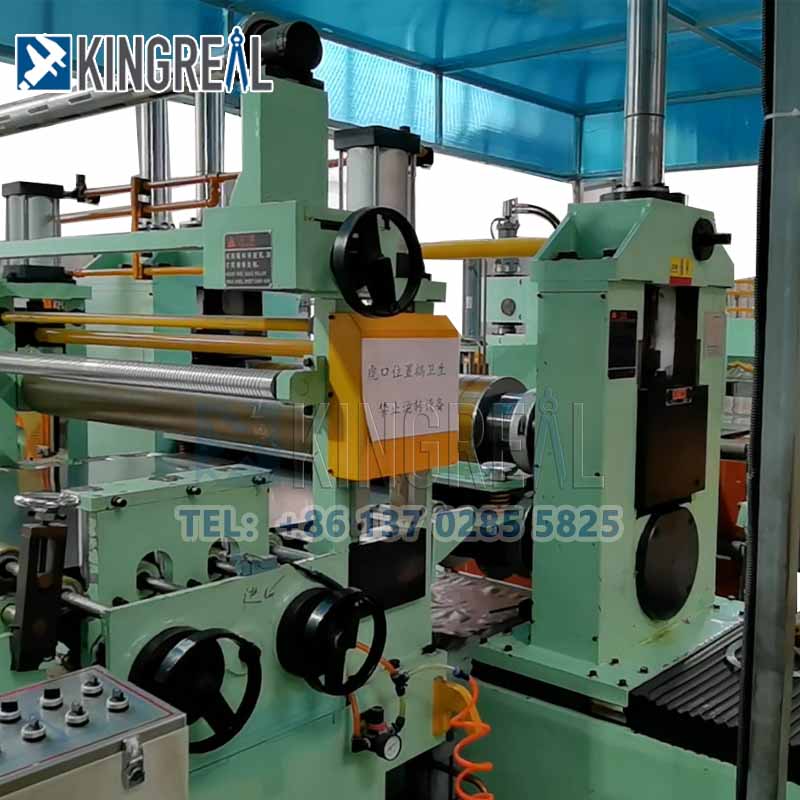

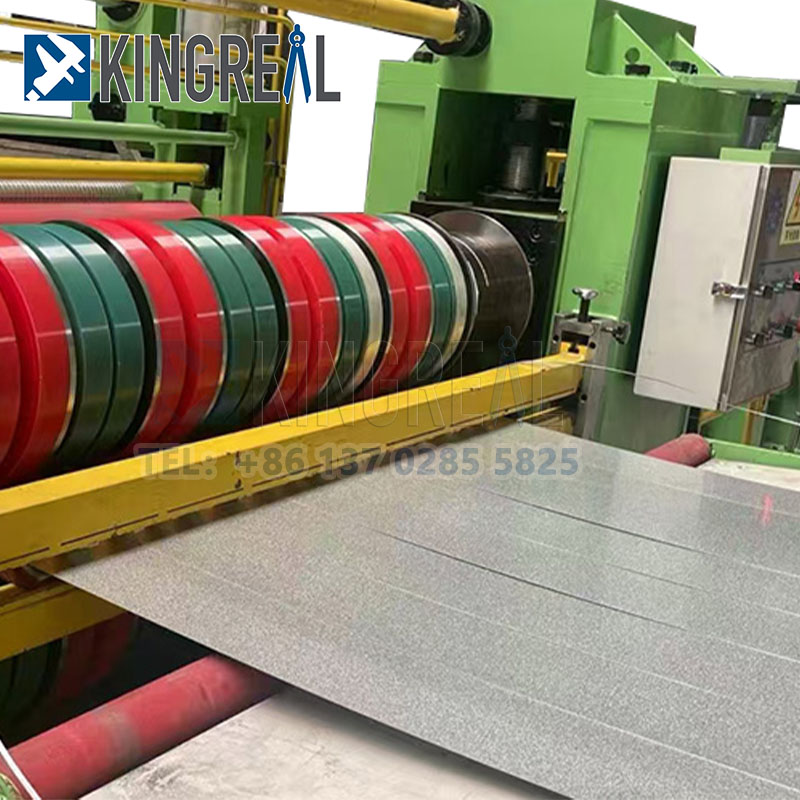

① Dvojitý rezací stroj s rezacou hlavou
a. Rám hlavného telesa: profilová oceľ, oceľový plech, zvarené, žíhané, aby sa eliminovalo napätie, a potom sa spracuje referenčný povrch.
b. Lisovací pár valčekov: horný valec môže byť synchronizovaný zdvíhacím prítlačným materiálom valca, aby sa zabezpečila stabilita dosky do hriadeľa noža, horný valec parný pohyb.
c. Materiál drieku noža: 42CrMo, špecifikácia 200mm×1300mm, s drážkou pre pero, cez hrubé obrábanie, temperovanie, strednofrekvenčné spracovanie, brúsenie, tvrdé chrómovanie, prebrusovanie a ďalších 8 procesov;

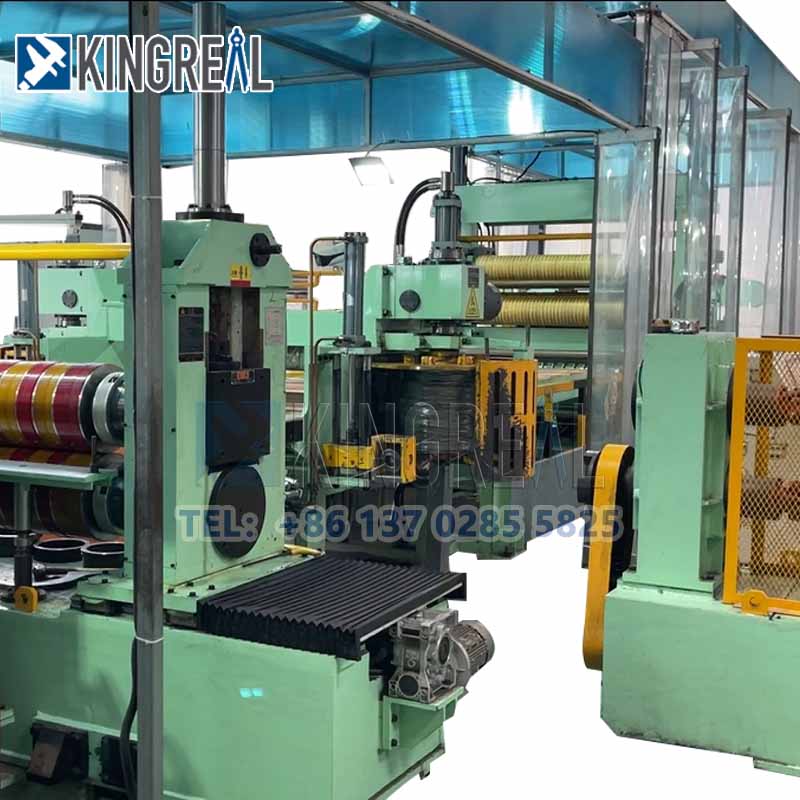

① Ochranný štít:
Ochranný kryt stroja v stroji na rezanie kovov má nasledujúce úlohy a vlastnosti:
Ochrana zariadenia: ochranný kryt stroja môže izolovať stroj od priameho kontaktu s okolitým prostredím, zabrániť vniknutiu prachu, vodných škvŕn, oleja, triesok a iných znečisťujúcich látok do vnútra stroja, aby sa zlepšila životnosť stroja.
Bezpečnosť prevádzky: ochranný kryt stroja zaisťuje bezpečnosť obsluhy a okolitého personálu, bráni personálu pred priamym kontaktom s rýchlo sa pohybujúcimi časťami, elektricky nabitými vodičmi alebo inými nebezpečnými časťami a predchádza nehodám.
▶ 1. Kompletné riešenia zariadení na spracovanie cievok;
▶ 2. Profesionálny technický tím
-Predpredajový dizajnový program; -Profesionálna výroba počas predaja; -Popredajný inštalačný servis;
▶ 3. Množstvo projektových prípadov
Naše rezacie stroje sme úspešne predali do Turecka, Saudskej Arábie, Indie a Ruska.
